Verwenden Sie die Vereinfachungswerkzeuge, mit denen sich die Komplexität der Modelle verringern lässt, sodass diese im Konstruktionsprozess schneller referenziert werden können.
Wenn Sie in einer Baugruppe nicht alle Details einer Bauteildatei (.ipt) anzeigen müssen, erstellen Sie eine vereinfachte Ansichtsdarstellung der Baugruppe, die nur die wichtigen Informationen (z. B. Montagepunkte) enthält. Verwenden Sie die Vereinfachungswerkzeuge, mit denen sich die Komplexität der Modelle verringern lässt, sodass diese im Konstruktionsprozess einfacher und schneller referenziert werden können.
Vereinfachungen an einem Modell können auch aus folgenden Gründen erforderlich sein:
- Entfernen geistigen Eigentums, damit das Modell an Kunden weitergegeben werden kann, ohne dass die Möglichkeit einer Zurückentwicklung (Reverse Engineering) besteht.
- Verbesserung der Leistung
Arbeitsablaufübersicht
- Öffnen Sie eine Baugruppendatei (IAM). Gehen Sie auf der Registerkarte Zusammenfügen zur Gruppe Vereinfachen.
- Klicken Sie auf Ansicht vereinfachen, und geben Sie die in der vereinfachten Darstellung eingeschlossenen Komponenten an.

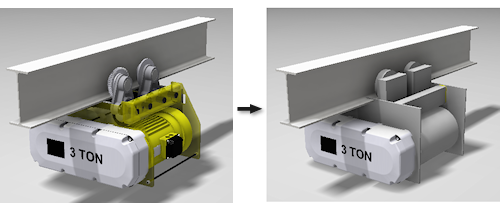

- Verwenden Sie Hüllen definieren, um komplexe Geometrie zu ersetzen.
- Wenn Sie fertig sind, kombinieren Sie die Komponenten mit Vereinfachtes Bauteil erstellen zu einem einzigen vereinfachten Bauteil.
Klicken Sie hier, um den Arbeitsablauf zum Erstellen einer programmeigenen Revit-Familiendatei (RFA) anzuzeigen.
