Bereich 'Koordinaten-Sollwerte'

Der Koordinate-Sollwerte-Bereich ermöglicht es Ihnen, Sollwerte für den Normalenvektor des Elements festzulegen. In PowerInspect kann anschließend ein Bericht zu den Unterschieden zwischen den Sollwerten und den gemessenen Werten erstellt werden. Verwenden Sie die folgenden Einstellungen:

Koordinatentyp - Wählen Sie einen Eintrag in der Liste aus, um das Sollwerteformat festzulegen. Wählen Sie:

• Kartesisch, um den Sollwert im IJK-Format einzugeben.
• Scheinbare Winkel, um den Sollwert im ABC-Grad-Format einzugeben.
• Sphärisch, um den Sollwert als Seitenwinkel (A) und Höhenwinkel (E) einzugeben.
Tipp: Wenn Sie das Minimum und Maximum der Ausdehnungen des Elements festlegen möchten, klicken Sie auf , um den Elementgrenzen definieren-Dialog anzuzeigen.

Sollwerte - Geben Sie die Sollwerte des Merkmals in die Sollwerte-Felder ein.

Anmerkung: Sie können standardmäßig keine Sollwerte eingeben, wenn die Elemente ohne ein CAD-Modell erstellt wurden. Wenn Sie Sollwerte manuell festlegen möchten, müssen Sie zuerst das Sollwerte verwenden-Kontrollkästchen auswählen.

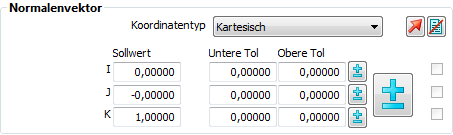

Beispielsweise wird der Sollwert für den Normalenvektor als IJK-Werte eingeben:

Klicken Sie auf , um die Sollwerte für das Element zu laden, und wählen Sie Folgendes aus:

• aus CAD-Element, um die Sollwerte aus dem CAD-Modell zu laden.
• aus Aktiver Messung, um die Sollwerte aus der aktuellen Messung zu laden.

Anmerkung: Wenn Sie eine der Elementeigenschaften verändern, klicken Sie auf Anwenden, um diese Änderung vor dem Aktualisieren der Sollwerte zu speichern.

Toleranzbereich - Verwenden Sie die -Schaltflächen, wenn Sie für das Element einen Toleranzbereich festlegen möchten.

Ausgabe in den Bericht - Verwenden Sie die Kontrollkästchen rechts neben jedem Sollwert, um zu steuern, ob dessen Details im Bericht und den Beschriftungen in der CAD-Ansicht angezeigt werden sollen. Im oben stehenden Beispiel werden keine IJK-Werte in den Bericht oder Labels einbezogen.

Alternativ klicken Sie auf , um alle Sollwerte zu verbergen. Die Schaltfläche ändert sich zu . Klicken Sie erneut auf die Schaltfläche, um die Sollwerte wiederherzustellen.

Richtung umkehren - Klicken Sie, um die Richtung des Vektors umzukehren, auf . Die Schaltfläche ändert sich zu . Klicken Sie erneut auf die Schaltfläche, damit die ursprüngliche Richtung wieder angezeigt wird.

Sollwerte verwenden - Wählen Sie dieses Kontrollkästchen aus, um die Sollwerte des Elements einzugeben oder zu ändern, und um die Messungen des Elements mit den Sollwerten zu vergleichen. Wenn Sie die Messungen vornehmen: Es wird ein Indikator für Innerhalb der Toleranz bzw. Außerhalb der Toleranz auf dem Symbol des Elements in der Prüfsequenz angezeigt. Der Rand der Beschriftung, die diesem Element zugeordnet ist, ist farblich hervorgehoben, um anzugeben, ob der Messwert im Toleranzbereich liegt. Die Werte für Toleranz, Sollwert, Abweichung und Fehler werden berechnet, wenn das Element in einen Bericht aufgenommen wird. Wählen Sie dieses Kontrollkästchen ab, um Vergleiche mit den Sollwerten des Elements zu deaktivieren. Dies deaktiviert die Sollwert-Felder, es werden keine Toleranz-Anzeigen verwendet und keine Toleranz-, Soll-, Abweichungs- und Fehlerwerte im Bericht angezeigt.

Wählen Sie dieses Kontrollkästchen ab, um Vergleiche mit den Sollwerten des Elements zu deaktivieren. Dies deaktiviert die Sollwert-Felder, es werden keine Toleranz-Anzeigen verwendet und keine Toleranz-, Soll-, Abweichungs- und Fehlerwerte im Bericht angezeigt.
