Tasterwerkzeuge verwalten

Geben Sie die Taster an, die Sie für die Prüfung verwenden möchten, und verwalten Sie diese.

So wählen Sie einen Tastsensor aus

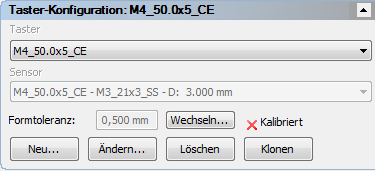

  1. Klicken Sie auf der Maschine-Registerkarte in den Bereich Tastsensor.
  2. Wählen Sie in der Liste Taster den Taster aus.

    Zum Erstellen eines Tasters anhand einer vorhandenen Tasterbaugruppe wählen Sie die Baugruppe aus und klicken auf Klonen.

  3. Wenn mehr als ein Sensor für den ausgewählten Taster verfügbar ist, wählen Sie den Sensor, den Sie verwenden möchten, aus der Liste Sensor aus.
  4. Um die Kalibrierungstoleranz für den ausgewählten Taster oder Sensor zu ändern, klicken Sie auf Wechseln.
    Anmerkung: Die Schaltflächen Formtoleranz und Wechseln werden nur dann angezeigt, wenn das Dokument mit dem Messgerät verbunden und die Option Übernehmen aus den Toleranzeinstellungen im Dialogfeld Kalibrierungseinst. ausgewählt ist.

So erstellen Sie eine neue Tasterbaugruppe

Wenn Sie einen Sterntaster festlegen möchten, wählen Sie zunächst das Kontrollkästchen Zeige Tastsensorverbindungen (Sterntaster) im Dialogfeld Optionen aus.

  1. Klicken Sie auf der Maschine-Registerkarte in den Bereich Tastsensor.
  2. Klicken Sie auf Neu. Der Tastsensor-Baugruppe-Dialog wird angezeigt.
  3. Geben Sie im Feld Tasterbaugruppe einen Namen für die Tasterbaugruppe ein.
    Anmerkung: Wenn Sie das I++ Protokoll verwenden, um eine Verbindung zum Messgerät herzustellen, verwenden Sie denselben Namen für die Tastwerkzeug-Baugruppe, der auch in dem I++ Server verwendet wird. Dies ermöglicht es PowerInspect, Tastsensoren mit dem Server zu synchronisieren, wenn Sie das Dokument mit dem Messgerät verbinden. Wenn PowerInspect mit dem I++ Server verbunden ist, wird der Name des aktiven Werkzeugs in der Statusleiste von PowerInspect angezeigt.
  4. In dem Bereich Verfügbare Tastsensor-Teile wählen Sie den Teiltyp aus, den Sie zu der Tastsensor-Baugruppe hinzufügen möchten. In der Liste werden alle in der Taster-Datenbank verfügbaren Teile angezeigt.
  5. Wählen Sie das Teil aus, das Sie hinzufügen möchten:
    • Wenn das Teil in der Liste Verfügbare Tastsensor-Teile aufgeführt wird, doppelklicken Sie auf dessen Eintrag, um dieses zu der Tastsensor-Baugruppe hinzuzufügen.
    • Wenn das Bauteil nicht in der Liste Verfügbare Tastsensor-Teile aufgeführt wird, klicken Sie auf Benutzerdefiniertes Teil erstellen, um dessen Details einzugeben.

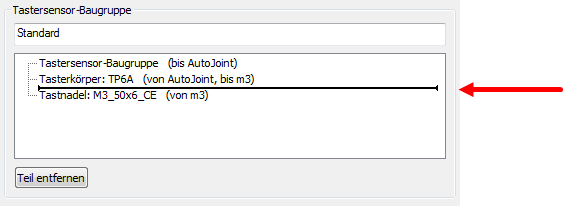

    Das Teil wird der Liste Tastsensor-Baugruppe hinzugefügt und die Einfügelinie in der Liste wird verschoben, um anzuzeigen, wo das nächste Teil eingefügt wird. Wenn Sie die Einfügeposition ändern möchten, doppelklicken Sie auf ein Teil in der Liste, um die Einfügelinie unter diesem Teil zu positionieren.

  6. Fahren Sie mit dem Einfügen von Teilen fort, bis die Tastsensor-Baugruppe komplett ist.
    Anmerkung: Wenn Sie ein Teil aus der Baugruppe entfernen möchten, wählen Sie dessen Eintrag in der Liste Tastsensor-Baugruppe aus und klicken auf Teil entfernen.
  7. Klicken Sie auf Speichern, um die Änderungen zu speichern und den Dialog zu schließen. Die Baugruppe wird automatisch als aktueller Tastsensor ausgewählt und in der CAD-Ansicht angezeigt.

So zeigen Sie eine Tasterbaugruppe an oder bearbeiten sie

  1. Klicken Sie auf der Maschine-Registerkarte in den Bereich Tastsensor.
  2. Wählen Sie die Tasterbaugruppe in der Liste Taster aus.
  3. Klicken Sie auf Ändern. Der Tastsensor-Baugruppe-Dialog wird angezeigt:
    • Um die Tastsensor-Baugruppe umzubenennen, geben Sie einen neuen Namen in den oberen Bereich des Dialogs ein.
    • Um ein Teil aus der Tastsensor-Baugruppe zu löschen, wählen Sie dessen Eintrag in der Liste Tastsensor-Baugruppe aus und klicken Sie auf Teil entfernen.
    • Zum Hinzufügen eines Bauteils zur Baugruppe verschieben Sie den Einfügepunkt in der Liste Tasterbaugruppe an die Position, an der Sie das Bauteil hinzufügen möchten, wählen in der Liste Verfügbare Tastsensor-Teile den Bauteiltyp aus, den Sie hinzufügen möchten und doppelklicken in der Liste Verfügbare Tastsensor-Teile auf das Bauteil, das Sie hinzufügen möchten.
  4. Klicken Sie auf Speichern, um die Änderungen zu speichern und den Dialog zu schließen. Die Baugruppe wird automatisch als aktueller Tastsensor ausgewählt und in der CAD-Ansicht angezeigt.

So löschen Sie eine Tasterbaugruppe

  1. Klicken Sie auf der Maschine-Registerkarte in den Bereich Tastsensor.
  2. Wählen Sie die Tasterbaugruppe, die Sie löschen möchten, in der Liste Taster aus.
  3. Wählen Sie Löschen.

    Die Tastsensor-Baugruppe wird aus dem Dokument gelöscht. Es wird nur die Tasterbaugruppe gelöscht. Die Komponenten, aus denen die Baugruppe besteht, können weiterhin in anderen Baugruppen verwendet werden.
