Den 'Freie Flächenpunkte'-Dialog verwenden

Der Dialog Freie Flächenpunkte wird angezeigt, wenn Sie Freie Flächenpunkte erstellen.

Anmerkung: Freie Flächenpunkte sind nur verfügbar, wenn Sie Prüfungen für CNC- und manuelle Maschinen erstellen.

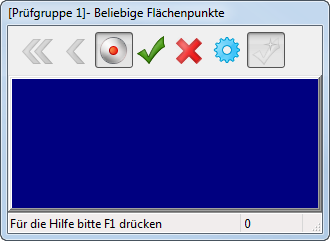

Der Dialog umfasst:

• Eine Symbolleiste, mit der Sie Messungen steuern können, während diese durchgeführt werden.
• Einen Anzeigebereich, der die Abweichungen des gemessenen Punkts von seinem Sollwert anzeigt.

Verwenden Sie die Schaltflächen in der Symbolleiste, um die Erfassung von Flächenpunkten zu steuern. Wählen Sie:

, um alle gemessenen Punkte zu löschen.

, um den zuletzt gemessenen Punkt zu löschen.

, um die gemessenen Punkte aufzuzeichnen und diese zu der Gruppe hinzuzufügen. Wählen Sie die Schaltfläche ab, um Punkte zu messen, ohne diese zu speichern.

, um die gemessenen Punkte zu speichern und den Dialog zu schließen.

, um den Dialog zu schließen und die Gruppe anzulegen, ohne Punkte zu speichern. Sie müssen die Gruppe später abspielen, um die Punkte zu messen.

, um die Messparameter für CNC-Maschinen zu ändern.

, um Ihre Messungen zu speichern und mit dem nächsten Sequenzelement fortzufahren, sobald Sie die erforderlichen Punkte gemessen haben. Wählen Sie diese Schaltfläche ab, um Messungen manuell zu speichern.

Anmerkung: Diese Schaltfläche ist nur verfügbar, wenn das Kontrollkästchen Automatisch Annehmen aktiv im Prüfgruppe-Dialog ausgewählt ist.
