Freie Flächenpunkte ermöglichen das Prüfen einer Fläche, durch das Prüfen von zufällig ausgewählten Punkten, die dann mit ihren CAD-Sollwerten verglichen werden.
Anmerkung: Freie Flächenpunkte sind nur verfügbar, wenn Sie Prüfungen für CNC- und manuelle Maschinen erstellen.
So prüfen Sie freie Flächenpunkte:
- Legen Sie eine freie Flächenpunktegruppe an.
- Klicken Sie auf Form-Registerkarte > Flächen-Gruppe > Freier Punkt. Der Dialog Freie Flächenpunkte wird angezeigt.

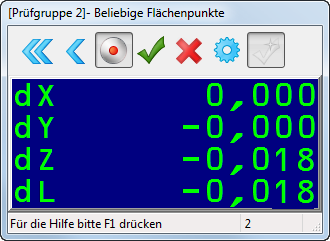

- Messen Sie einen Punkt auf der Fläche, die Sie prüfen möchten. Eine Scheibe wird in der CAD-Ansicht angezeigt, um die Position des gemessenen Punkts anzugeben. Die Abweichung vom Sollwert wird im Dialog Beliebige Flächenpunkte angezeigt. Zum Beispiel:
Die Farbe der Scheibe in der CAD-Ansicht und der dL-Wert im Dialog Beliebige Flächenpunkte zeigen an, ob sich der Punkt innerhalb der Toleranz (grün), unterhalb der Toleranz (blau) oder oberhalb der Toleranz (gelb) befindet.
- Wiederholen Sie Schritt 3, um weitere Flächenpunkte zu prüfen.
- Wenn Sie das Messen der Fläche beendet haben, klicken Sie auf
, um die Punkte zu speichern und den Dialog zu schließen.
Um die Details einer Messung anzuzeigen, wählen Sie die Info-Registerkarte aus. Öffnen Sie dann die Prüfgruppe in der Prüfsequenz und wählen Sie eine Messung aus.
