Wenn Sie die Anzeige der gemessenen Flächenpunkte in der CAD-Ansicht filtern möchten, klicken Sie auf Ansicht-Registerkarte > Ansichtsoptionen-Gruppe > Anzeigefilter und wählen die Flächenprüfung-Registerkarte aus.

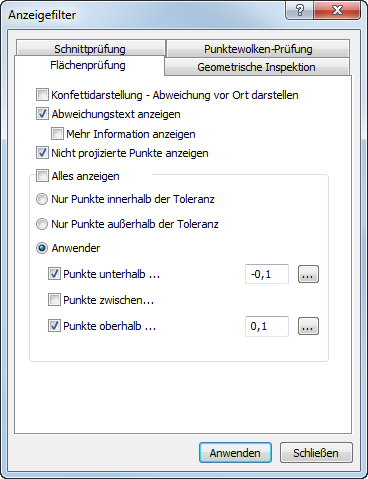

Die Registerkarte beinhaltet die folgenden Einstellungen:
- Konfettidarstellung - Abweichung vor Ort darstellen - Wählen Sie dieses Kontrollkästchen aus, um die Abweichung der Prüfpunkte gemeinsam mit Konfetti in der CAD-Ansicht darzustellen. Wählen Sie dieses Kontrollkästchen ab, damit Konfetti ohne Abweichungen angezeigt wird.
Beispiel für Konfetti, wenn das Kontrollkästchen Konfettidarstellung - Abweichung vor Ort darstellen abgewählt ist:

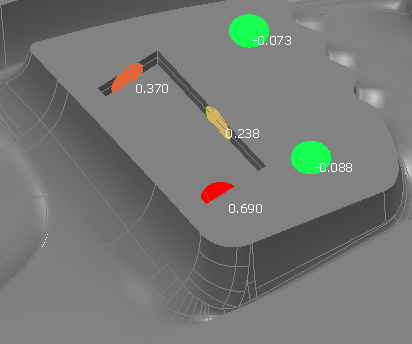

Beispiel für Konfetti, wenn das Kontrollkästchen Konfettidarstellung - Abweichung vor Ort darstellen ausgewählt ist:
- Abweichungstext anzeigen – Wählen Sie dieses Kontrollkästchen aus, um die Abweichung der Prüfpunkte zusammen mit Vor-Ort-Beschriftungen in der CAD-Ansicht anzuzeigen. Wählen Sie dieses Kontrollkästchen ab, damit die Vor-Ort-Labels ohne Abweichungen angezeigt werden.

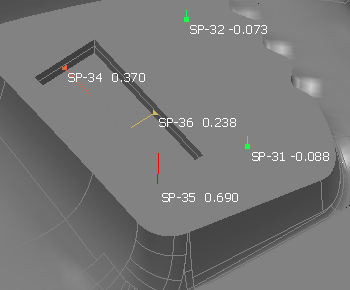

Beispiel für Vor-Ort-Beschriftungen, wenn das Kontrollkästchen Abweichungstext anzeigen-Kontrollkästchen ausgewählt ist:
Beispiel für Vor-Ort-Labels, wenn das Kontrollkästchen Abweichungstext anzeigen ausgewählt ist:
- Mehr Information anzeigen - Wählen Sie dieses Kontrollkästchen aus, damit der Name jedes gemessenen Punkts angezeigt wird, wenn die Option Vor-Ort-Label ausgewählt ist. Sie müssen das Kontrollkästchen Abweichungstext anzeigen auswählen, um diese Option zu aktivieren.
Beispiel für Vor-Ort-Labels, wenn die Kontrollkästchen Abweichungstext anzeigen und Mehr Information anzeigen ausgewählt sind:
- Nicht projizierte Punkte anzeigen – Wählen Sie dieses Kontrollkästchen aus, um nicht projizierte Punkte anzuzeigen.
- Alles anzeigen - Wählen Sie dieses Kontrollkästchen aus, damit alle Flächenprüfpunkte angezeigt werden. Um die Anzeige von Punkten zu beschränken, wählen Sie das Kontrollkästchen ab und wählen Sie dann aus:
- Nur Punkte innerhalb der Toleranz aus, um Punkte innerhalb der Toleranz anzuzeigen.
- Nur Punkte außerhalb der Toleranz aus, um Punkte außerhalb der Toleranz anzuzeigen.
- Anwender, um die unteren und oberen Grenzwerte für die anzuzeigenden Punkte festzulegen. Wählen Sie das Kontrollkästchen Punkte unter aus, um Punkte unter der angegebenen unteren Toleranzgrenze anzuzeigen. Wählen Sie das Kontrollkästchen Punkte über aus, um Punkte über der angegebenen oberen Toleranzgrenze anzuzeigen. Wählen Sie das Kontrollkästchen Punkte zwischen aus, um Punkte zwischen den angegebenen oberen und unteren Toleranzgrenzen anzuzeigen.
Um den Toleranzen einer Prüfgruppe eine Anzeigebegrenzung aufzuerlegen, wählen Sie die Gruppe in der Prüfsequenz aus und klicken Sie dann auf
.
Klicken Sie auf Ausführen, damit Ihre Änderungen in der CAD-Ansicht angezeigt werden.
