Wenn Sie eine Ebene als erstes Element in einer RPS-Ausrichtung verwenden, sperrt dessen Ausrichtung zwei Drehachsen. Sie können auch die Ebenennormale verwenden, um eine Verschiebungsachse zu sperren.
So erstellen Sie eine RPS-Ausrichtung mithilfe einer Ebene:
- Klicken Sie auf Ausgangspunkt-Registerkarte > Erstellen-Gruppe > Ausrichtung > RPS-Ausrichtung, um das Dialogfeld RPS-Ausrichtung Definition anzuzeigen.
- Geben Sie einen Namen für die Ausrichtung ein.
- Wählen Sie die Ebene in der linken Dropdown-Liste aus oder klicken Sie auf

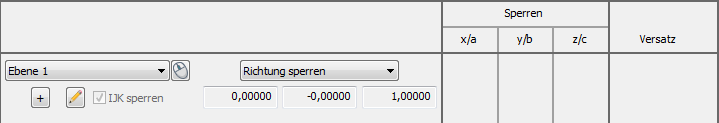

und wählen Sie das Merkmal in der CAD-Ansicht aus. Zum Beispiel:
Dies sperrt die beiden Drehachsen, die durch die Ausrichtung der Ebene bestimmt werden.
- Wählen Sie eine Option aus der rechten Dropdown-Liste aus. Wählen Sie:
- Position sperren, um die Ausrichtung der Ebene festzulegen und die Position der Ebene entlang ihrer Normalen zu sperren.
- Richtung sperren, um die Ausrichtung der Ebene festzulegen. Dies sperrt zwei Drehachsen, aber ermöglicht der Position die freie Bewegung entlang der Achse, die sich senkrecht zur Ebene befindet.
- Fügen Sie der Ausrichtung die verbleibenden beschränkenden Elemente hinzu.
- Sobald Sie alle Elemente für die Ausrichtung ausgewählt haben, klicken Sie auf OK, um die Änderungen zu speichern und den Dialog zu schließen.
