So erstellen Sie ein Freiform-Ausrichtungselement

Die Freiform-Ausrichtung ermöglicht Ihnen, ein Teil am CAD-Modell auszurichten, mithilfe einer Reihe von bestimmten Flächenpunkten. Verwenden Sie dieses, wenn Sie Teile, wie etwa Pressteile, prüfen möchten, die keine klar definierbaren Merkmale besitzen, für die die jeweiligen Sollwerte bekannt sind.

Anmerkung: Die Option Freiform-Ausrichtung ist nur verfügbar, wenn Sie Prüfungen für CNC- und manuelle Maschinen erstellen.

So erstellen Sie eine Freiform-Ausrichtung:

1. Wählen Sie die Definition-Ebene in der Prüfsequenz aus.
2. Klicken Sie auf Ausgangspunkt-Registerkarte > Erstellen-Gruppe > Ausrichtung-Pfeil > Freiform-Ausrichtung. Die Dynamische Punkte-Kontext-Registerkarte wird angezeigt, und der Cursor ändert sich in .
3. Doppelklicken Sie auf das CAD-Modell, um die Ausrichtungspunkte zu erstellen. Die Punkte müssen:
   • Die sechs Freiheitsgrade des Teils fixieren.
   • Eine Normale aufweisen, die die Richtung darstellt, aus der der Punkt gemessen wird.
   • Flächenpunkte sein.
   • Über den richtigen Versatzwert verfügen.

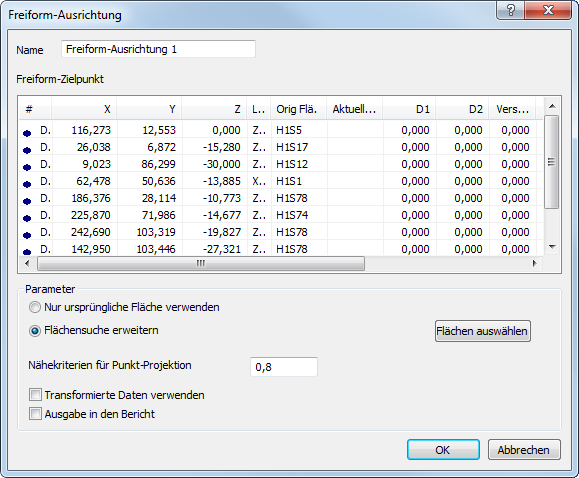

4. Klicken Sie auf Dynamische Punkte-Registerkarte > Elemente-Gruppe > Freiform-Ausrichtung. Die Details der von Ihnen ausgewählten Punkte werden im Freiform-Ausrichtung-Dialog angezeigt.



5. Geben Sie einen Namen für die Ausrichtung ein.
6. Vorgabemäßig projiziert PowerInspect jeden Punkt auf die Fläche, die sich am nächsten zu dessen gemessener Position befindet:
   • Um die Flächen zu beschränken, auf die Punkte projiziert werden können, klicken Sie auf Flächen auswählen und verwenden das Dialogfeld CAD-Objekt-Auswahl, um die Flächen abzuwählen, die nicht verwendet werden sollen.
   • Um die Punkte auf die Flächen zu beschränken, auf denen Sie sie platziert haben, wählen Sie Nur ursprüngliche Fläche verwenden aus.
   • Um den Suchradius für die am nächsten liegende Fläche zu ändern, geben Sie einen neuen Wert in das Feld Nähekriterien für Punkt-Projektion ein. Wenn sich keine verfügbaren Flächen innerhalb des Suchradius befinden, wird der Punkt ignoriert.
7. Falls die Prüfsequenz konstruierte Merkmale enthält, die Messungen von verschiedenen Messgeräten oder aus verschiedenen Gerätepositionen verwenden, wählen Sie das Kontrollkästchen Transformierte Daten verwenden aus. Dadurch werden die Gerätekoordinaten in CAD-Koordinaten konvertiert, damit für alle Berechnungen ein einheitliches Referenzsystem verwendet wird.

   Das Kontrollkästchens hat keine Auswirkungen, wenn alle Koordinaten dieser Prüfung mit einem Messgerät aus einer Position heraus gesammelt werden oder wenn keine konstruierten Merkmale in der Prüfsequenz enthalten sind.

8. Wählen Sie das Kontrollkästchen Ausgabe in den Bericht aus, um das Element in den Bericht aufzunehmen.

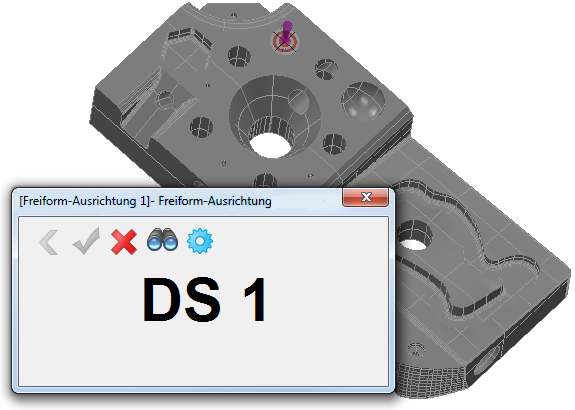

9. Klicken Sie auf OK, um Ihre Änderungen zu speichern und schließen Sie den Dialog. Wenn Verzögerung der Messung nicht aktiv ist, wird die CAD-Ansicht in PowerInspect im Vollbildmodus angezeigt, sodass Sie die Ausrichtung messen können. Zum Beispiel:



   Messen Sie jeden Punkt, der in der CAD-Ansicht gezeigt wird. Wählen Sie:

   , um die Details des letzten geprüften Punkts zu löschen.

   , um die Ausrichtung aus den gemessenen Punkten zu berechnen.

   , um den Prüfmodus zu beenden, ohne die Ausrichtung zu berechnen. In PowerInspect wird ein Ausrichtungselement in der Prüfsequenz erstellt.

   , um den Prüfpunkt senkrecht zu der Punktnormalen anzeigen zu lassen.

   , um den Dialog Freiform-Ausrichtung erneut anzeigen zu lassen.

Anmerkung: Die Punkte in einer Freiform-Ausrichtung werden nicht aktualisiert, bis diese gespeichert wurde. Löschen Sie das bereits bestehende Ausrichtungselement und erstellen Sie ein neues, um die geprüften Punkte zu ändern.
