Achsen für das DRO zuordnen

Das Zuordnen von Achsen ermöglicht Ihnen, die DRO-Achsen an die Achsen des Messgeräts anzupassen.

Anmerkung: Das DRO steht nur für die Verwendung mit CNC- und manuellen Maschinen zur Verfügung.

So ändern Sie die Zuordnung der Achsen für das DRO:

1. Klicken Sie auf Werkzeuge-Registerkarte > Maschine-Gruppe > DRO.
2. Klicken Sie im PowerInspect DRO-Dialog auf Achsen zuordnen. Der Achsen zuordnen-Dialog wird angezeigt.
3. Wählen Sie in den Achsen zuordnen-Listen die DRO-Achse aus, die der jeweiligen KMM-Achse entspricht.

   Jede Anzeigeachse kann nur einmal verwendet werden. Wenn Sie eine Achse mehr als einmal verwenden, wird eine Warnmeldung angezeigt, wenn Sie die Einstellungen anwenden.

4. Klicken Sie auf Anwenden, um Ihre Änderungen zu speichern und den Dialog zu schließen.

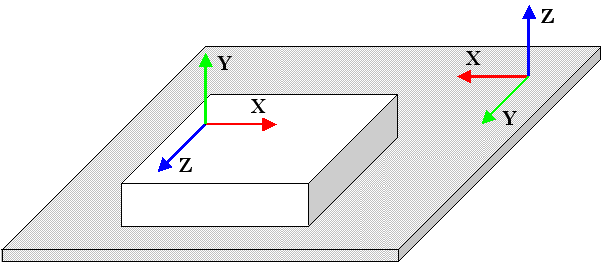

Im folgenden Beispiel wird die Y-Achse des Teils mit der Z-Achse des KMM, die Z-Achse des Teils mit der Y-Achse des KMM und die X-Achse des Teils mit der X-Achse des KMM, jedoch in entgegengesetzter Richtung, ausgerichtet.

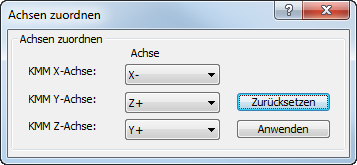

Sie können die in dem DRO angezeigten Werte korrigieren, indem Sie die folgenden Achsenzuordnungen verwenden:

Anmerkung: Um zu den ursprünglichen Achsenzuordnungen zurückzukehren, klicken Sie auf Zurücksetzen.
