Verwenden Sie die Merkmale-Registerkarte, um die Erstellung von Tasterpfaden für Elemente in der Prüfsequenz zu steuern:

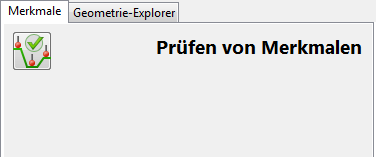

- Um Elemente ohne Tasterpfad zur Prüfsequenz hinzuzufügen, wählen Sie die Tasterpfad generieren-Schaltfläche aus:
Wenn Sie ein Element erstellen oder auswählen, wird kein Messpfad erstellt und der Prüfung-Dialog wird nicht in der Merkmale-Registerkarte angezeigt.

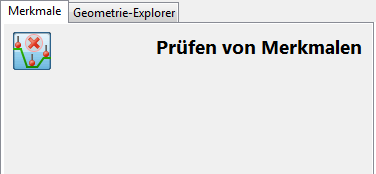

Anmerkung: Elemente ohne Tasterpfad können auf CNC- und OMV-Maschinen nicht ausgeführt werden. Sie können manuell gemessen werden. - Um einen Messpfad zu erstellen, wenn Sie ein Element zur Prüfsequenz hinzufügen, deaktivieren Sie die Messpfad erstellen-Schaltfläche:
Wenn Sie ein Element erstellen, zeigt PowerInspect den Tasterpfad des Elements in der CAD-Ansicht sowie das Dialogfeld Prüfung auf der Merkmale-Registerkarte an. Dieser Dialog ermöglicht Ihnen, ausgewählte Informationen über das Element zu ändern. Dazu gehört das Verfahren, das zum erstellen des Messpfads verwendet wird.
Anmerkung: Wenn Sie ein Element mit einem Tasterpfad manuell messen, wird in der CAD-Ansicht der nächste zu messende Punkt hervorgehoben. Nachdem Sie alle für das Element angegebenen Punkte gemessen haben, werden die Punkte von PowerInspect automatisch gespeichert und wird mit dem nächsten Eintrag in der Prüfsequenz fortgefahren.
Klicken Sie, wenn Sie auf die Messpfad erstellen-Schaltfläche zugreifen möchten, während ein Prüfung-Dialog in der Merkmale-Registerkarte angezeigt wird, auf Abbrechen, um den Dialog zu schließen.
