So scannen Sie ein Teil und speichern die Punkte als Punktewolke-Elemente

Anmerkung: Die Gescannte Punktewolke-Option ist nur verfügbar, wenn Prüfungen für CNC- und manuelle Maschinen erstellt werden.

1. Öffnen Sie die Gruppe, in der Sie das Punktewolkenelement erstellen möchten.
2. Klicken Sie auf Start-Registerkarte > Erstellen-Gruppe > Punktewolke > Gescannte Punktewolke. Der Punktewolke-Dialog wird angezeigt.
3. Bearbeiten Sie die Einstellungen des Elements, und klicken Sie dann auf OK, um das Dialogfeld zu schließen und das Element zu erstellen.
4. Spielen Sie das Element ab. PowerInspect wechselt zum Vollbildmodus und zeigt das Dialogfeld Punktewolken-Werkzeug an.
5. Verwenden Sie die Schaltflächen in dem Dialog, um Parameter zu bestimmen, und andere Vorgänge durchzuführen. Klicken Sie auf:

   , um die Aufnahmeparameter zu ändern.

   , um die Anzahl der beim Scannen erfassten Punkte zu verringern.

   , um beim Scannen erfasste Punkte unterhalb einer der angegebenen Ebene abzulehnen.

   Um das Geräusch zu aktivieren, das ertönt, wenn sich der Lasertaster in der Nähe eines Punkts befindet.

   Anmerkung: Die Schaltfläche ist nur aktiv, wenn PowerInspect mit einem Laserscanner verbunden ist.

   Um zu verhindern, dass sich die CAD-Ansicht ändert, während Sie die Punktewolke erstellen.

   Um bei jedem Anhalten und Wiederaufnehmen des Scanvorgangs ein neues Punktewolken-Element zu erstellen. Die Schaltfläche ändert sich zu .

   Anmerkung: Um die Auswahl der Schaltfläche als Standard festzulegen, wählen Sie das Kontrollkästchen Punktewolke übertragen und anhalten auf der Seite Messen im Vollbildmodus des Optionen-Dialogs aus.
6. Scannen Sie das Teil. Klicken Sie auf:

   , um alle Punkte zu löschen.

   , um Punkte in der letzten Punktewolke zu löschen.

   , um den Dialog zu schließen, ohne die Punkte zu speichern.

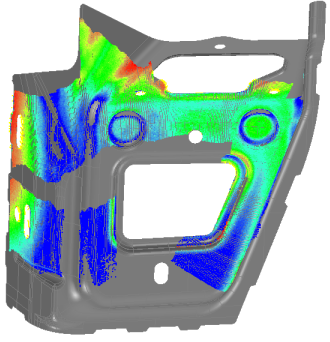

7. Wenn Sie den Vorgang abgeschlossen haben, klicken Sie auf , um die Punkte zu speichern und den Dialog zu schließen. Die Punktewolke wird in der CAD-Ansicht angezeigt, zum Beispiel:
