Prüfen Sie das Magazin, um dessen Position auf dem Messgerät zu ermitteln, und erstellen Sie ein Magazin-Koordinatensystem relativ zum Maschinen-Koordinatensystem.
So lokalisieren Sie ein Magazin
- Kalibrieren Sie den aktiven Tastsensor.
- Im Bereich Taster-Wechselmagazin der KM-Maschine-Registerkarte wählen Sie das Magazin aus, das Sie lokalisieren möchten, und klicken Sie dann auf Lokalisieren. Der Dialog Magazin lokalisieren wird geöffnet.

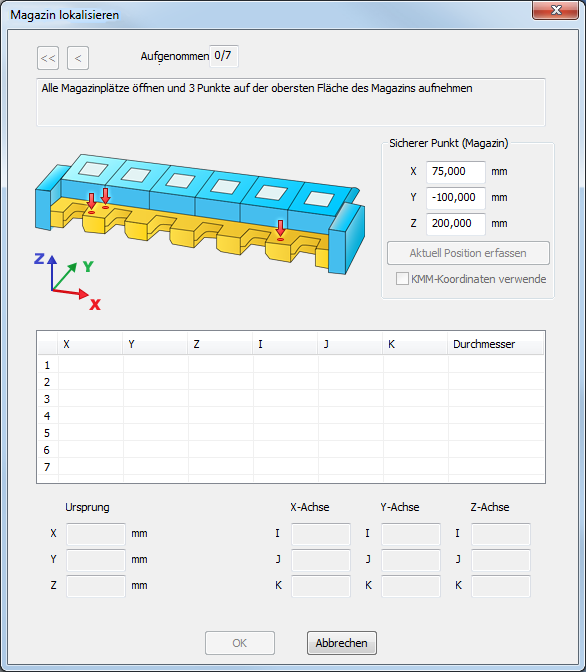

Zum Beispiel der Magazin lokalisieren-Dialog für das MCR20-Magazin:
- Folgen Sie dem Diagramm und den Anleitungen im Dialog, um die Punkte zu messen.
Während Sie jeden Punkt aufnehmen, zeigt der Dialog dessen XYZ-Maschinenkoordinaten, IJK-Vektoren, den Durchmesser des Tasters sowie die Anzahl der verbleibenden Punkte an. Wenn Sie alle sieben Punkte aufgenommen haben, wird im Dialogfeld Lokalisieren war erfolgreich angezeigt, um darauf hinzuweisen, dass das Magazin auf dem Messgerät lokalisiert wurde. Der Dialog zeigt ebenfalls den Ursprung des Magazin-Koordinatensystems in Maschinenkoordinaten, die Ausrichtung des Magazins in IJK-Vektoren sowie die Position des Sicheren Punkts an.
Um den letzten Punkt zu löschen, klicken Sie auf
. Um alle Punkte zu löschen, klicken Sie auf
.
- Um den Sicheren Punkt in Maschinenkoordinaten anzuzeigen, wählen Sie das Kontrollkästchen KMM-Koordinaten verwenden aus. Wählen Sie das Kontrollkästchen ab, um Magazin-Koordinaten zu verwenden.
- Um einen neuen Sicheren Punkt einzugeben, überschreiben Sie die Werte in den X-, Y- und Z-Feldern. Klicken Sie alternativ auf die Option Aktuelle Position erfassen, um die aktuelle Montageposition des Tasterstifts zu verwenden.
So lokalisieren Sie einen Anschluss oder Einsatz
Bei der Lokalisierung eines Magazins wird von PowerInspect die Position seiner Anschlüsse und aller Einsätze berechnet. Wenn die Position eines Anschlusses oder Einsatzes ungenau ist, können Sie diese korrigieren, indem Sie den Anschluss oder Einsatz innerhalb des Magazins lokalisieren.
- Kalibrieren Sie den aktiven Tastsensor.
- Im Bereich Taster-Wechselmagazin der Maschinen-Registerkarte wählen Sie das Magazin aus, dessen Magazinplätze oder Einsätze Sie lokalisieren möchten und klicken Sie dann auf Ändern. Der Magazin-Dialog wird geöffnet.

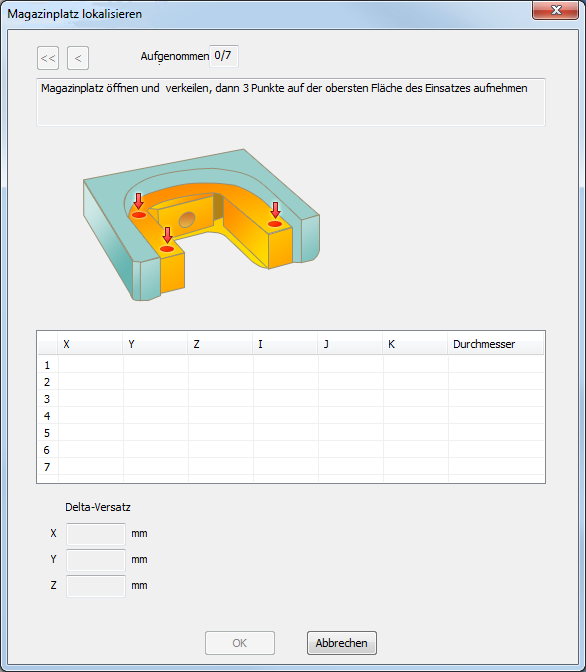

- Im Bereich Anschlüsse wählen Sie den einzustellenden Anschluss aus und klicken Sie dann auf Einsatz lokalisieren. Der Dialog Magazinplatz lokalisieren wird angezeigt. Im folgenden Beispiel ist das Dialogfeld Magazinplatz lokalisieren für einen PA25-Einsatz in einem FCR25-Magazin dargestellt:
- Folgen Sie dem Diagramm und den Anleitungen im Dialog, um die Punkte zu messen.
Während Sie jeden Punkt aufnehmen, zeigt der Dialog dessen XYZ-Maschinenkoordinaten, IJK-Vektoren, den Durchmesser des Tasters sowie die Anzahl der verbleibenden Punkte an.
Wenn Sie alle sieben Punkte aufgenommen haben, zeigt der Dialog Lokalisieren war erfolgreich an, um darauf hinzuweisen, dass der Anschluss oder Einsatz auf dem Messgerät lokalisiert wurde. Der Dialog zeigt ebenfalls den Delta-Versatz von der ursprünglich errechneten Position an.
Um den letzten Punkt zu löschen, klicken Sie auf
. Um alle Punkte zu löschen, klicken Sie auf .
- Klicken Sie auf OK, um die Position zu speichern und zum Dialogfeld Magazin zurückzukehren.
- Wiederholen Sie Schritte bis 3 bis 5, um weitere Anschlüsse oder Einsätze zu lokalisieren.
