Geben Sie die Magazine an, die Sie während der Prüfung einer CNC-Maschine verwenden möchten, und verwalten Sie diese.
Ein Magazin ist eine auf einem Messgerät angebrachte Einheit, die mehrere Anschlüsse für das Speichern von Tasterunterbaugruppen enthält.
Anmerkung: Wenn Sie eine Unterbaugruppe erstellen möchten, die in einem Magazin gespeichert werden kann, müssen Sie diese mithilfe eines TP20-Moduls anlegen, das mit einer beliebigen kompatiblen Kombination einer Erweiterungs-Tastnadel verbunden ist.
So legen Sie ein Magazin fest

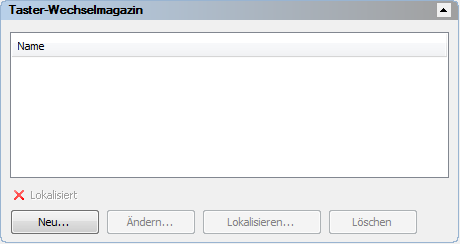

- Stellen Sie mit einem CNC-fähigen Maschinenprotokoll oder dem I++ ClientTool-Protokoll eine Verbindung zum Messgerät her. Der Bereich Taster-Wechselmagazin wird auf der Maschine-Registerkarte angezeigt.
- Bringen Sie das Magazin auf dem Messgerät an, und richten Sie es an einer der Hauptachsen aus.
- Klicken Sie im Bereich Taster-Wechselmagazin der KM-Maschine-Registerkarte auf Neu.

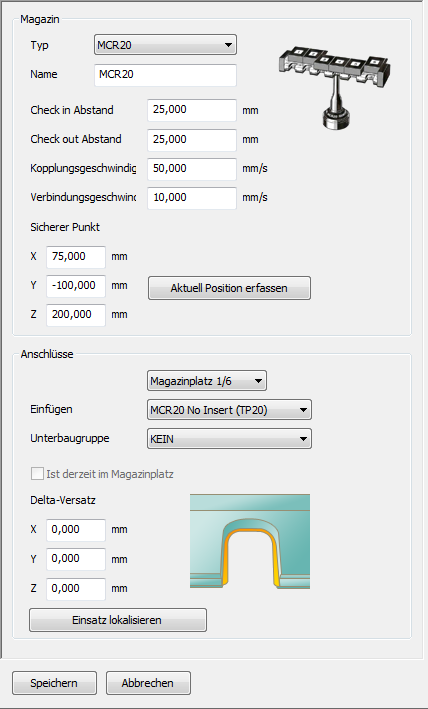

- Wählen Sie im Magazin-Bereich den Typ des Magazins aus, in dem Sie die Unterbaugruppen speichern möchten.
- Geben Sie einen Namen für das Magazin ein.
- Geben Sie im Feld Check in Abstand den Abstand zwischen dem Kopplungspunkt des Anschlusses und dem sicheren Eincheck-Punkt
ein.
- Geben Sie im Feld Check out Abstand den Abstand zwischen dem Kopplungspunkt des Anschlusses und dem sicheren Auscheck-Punkt
ein.
- Geben Sie im Feld Kopplungsgeschwindigkeit die Geschwindigkeit des Tastsensors zwischen dem sicheren Punkt
und den sicheren Eincheck- und Auscheck-Punkten des Anschlusses ein.
- Geben Sie im Feld Verbindungsgeschwindigkeit die Geschwindigkeit beim Verbinden oder Trennen einer Unterbaugruppe ein.
So zeigen Sie ein Magazin an oder bearbeiten es
- Im Bereich Taster-Wechselmagazin der KM-Maschine-Registerkarte doppelklicken Sie auf das Magazin in der Liste. Der Magazin-Dialog wird geöffnet.
- Nehmen Sie Änderungen am Magazin vor und klicken Sie dann auf Speichern, um die Änderungen zu speichern und den Dialog zu schließen.
So löschen Sie ein Magazin
- Im Bereich Taster-Wechselmagazin der KM-Maschine-Registerkarte wählen Sie das Magazin aus der Liste aus.
- Klicken Sie auf Löschen, um das Magazin zu entfernen.
