Dynamo-Skripte für die analytische Modellierung

Erfahren Sie mehr über Blockgruppen in einem Skript, die Anpassung von Elementoptionen, die Modellvorschau und die Protokollierung.

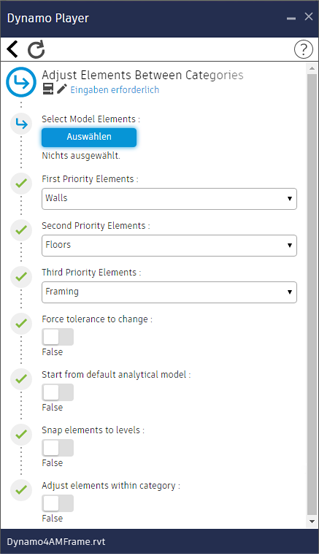

Anpassen von Elementen zwischen Kategorien

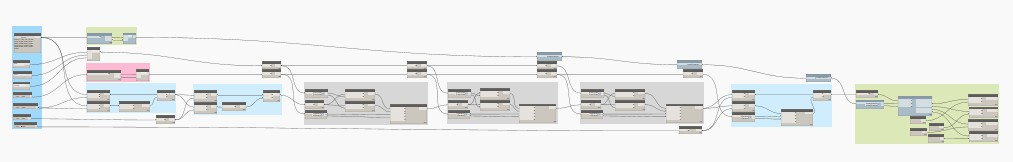

Alle Blockgruppen können entsprechend ihrer Farbe unterteilt werden(nicht gruppierte Blöcke sind für Organisationszwecke gedacht):

• Dateneingaben (blau)
• Weitere Operationen (hellblau)
• Anpassungsoperationen (grau)
• Visualisierung (grün)
• Toleranzschnittstelle (rot)

Blockgruppen für Anpassungsoperationen sind grundlegende Elemente des Skripts, da durch sie Elemente entsprechend der Prioritäten angepasst werden. Jede Blockgruppe besteht aus:

• Eingabe-Übergabeblöcken (Modellelemente, Kategorie von Master- und Slave-Elementen, Toleranz)
• Filterblöcken
• Translationsblöcken

Blockgruppen für weitere Operationen sind einfacher, da sie mit der Gesamtauswahl arbeiten. Jede Blockgruppe besteht aus:

• Eingabe-Übergabeblöcken (über sie wird die Auswahl an den Hauptoperationsblock oder den Ausgabeblock weitergegeben). Abhängig von den Eingabeoptionen ist zur Anpassung zwischen Kategorien ein weiterer Block für die Weitergabe der Toleranz vorhanden).
• Hauptoperationsblock (für jede Blockgruppe unterschiedlich)
• Ausgabeblock

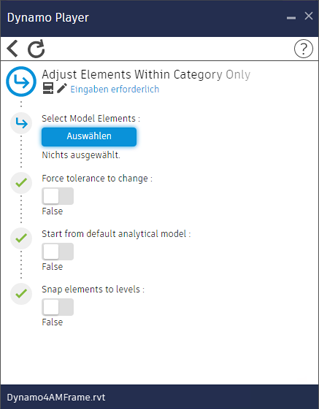

Anpassen von Elementen nur innerhalb einer Kategorie

Bietet weniger Optionen. Das Hauptziel ist die Verwendung von Elemente innerhalb einer Kategorie anpassen aus dem vorherigen Skript.

Dynamo-Modellvorschau

Der Dynamo-Algorithmus ermöglicht Ihnen die Vorschau von Änderungen, die am Revit-Berechnungsmodell vorgenommen wurden. Die Vorschau lässt sich nur in der Dynamo-Umgebung anzeigen.

Die Geometrie wird entsprechend dem folgenden Farbschlüssel dargestellt:

• Grau – unveränderte Elemente
• Rot – ursprüngliche Geometrie von geänderten Elementen
• Grün – Endgeometrie von geänderten Elementen
• Blau – Translationsvektoren

Protokollieren

Warnfenster werden mithilfe von Anpassungsblöcken angezeigt. Ein bereitgestelltes Dynamo-Skript besteht aus vier Anpassungsblöcken. Daher können vier Warnfenster angezeigt werden, wenn für jeden Block versucht wird, nicht unterstützte Elemente zu bearbeiten. Warnfenster blockieren oder stoppen die Verarbeitung des gesamten Skripts nicht.

Gemeldete Elemente werden automatisch ausgelassen.

Warnungen oder Fehler werden in die Protokolldatei Dynamo4AMLib.log geschrieben, die sich neben der Revit-Projektdatei oder unter %AppData%\Dynamo\Dynamo Revit\1.3\packages\Autodesk Analytical Modeling 2019 Dynamo\bin befindet.
