Eingabedaten für die analytische Modellierung

Erfahren Sie mehr über die analytischen Elemente, die in einem Skript verwendet werden, die Elementpriorität, die Toleranz und den Datenfluss.

Modellelemente

Die analytischen Elemente, die in einem Skript verwendet werden, lauten:
  • Tragwerke (analytisch) – für Träger und tragende Streben
  • Stützen (analytisch) – für Tragwerksstützen
  • Geschossdecken (analytisch) – für tragende Geschossdecken
  • Wände (analytisch) – für tragende Wände
Der Algorithmus kann für einen ausgewählten Teil des Modells oder für das gesamte Modell ausgeführt werden. Sie können physikalische Elemente, analytische Elemente oder beides auswählen.


Der Algorithmus funktioniert sowohl für physikalische als auch für analytische Objekte.

Andere Objekttypen wie Fenster und Treppen werden direkt nach dem Starten des Skripts aus der Auswahl herausgefiltert. Wenn Sie nur physikalische Elemente auswählen, werden die analytischen Elemente direkt aus den ausgewählten physikalischen Objekten abgerufen.

Elemente, die sich außerhalb der Auswahl befinden, werden nicht vom Skript berücksichtigt und nicht geändert.

Der Auswahlmodus ermöglicht die Auswahl aller Objekte im Auswahlfeld, das in der aktiven Ansicht in Revit generiert wurde. Alle Objekte – tragend und nichttragend – in der Auswahl werden automatisch berücksichtigt.

Der Algorithmus ermittelt, welche der ausgewählten physikalischen Objekte ein Berechnungsmodell enthalten. Wenn der Parameter Berechnungsmodell aktivieren eines Elements deaktiviert ist, wird das Element als nichttragendes Objekt behandelt und nach dem Starten des Skripts zusammen mit den anderen nichttragenden Elementen (z. B. Geländer, Rohre, Symbole) herausgefiltert.

Elementpriorität



Der Algorithmus erkennt vier Typen von Tragwerkselementen in Revit-Modellen:
  • Tragwerk (Träger und Streben)
  • Stützen
  • Geschossdecken (einschließlich Fundamentplatten)
  • Wände

Sie können entscheiden, welche Art von Element das Element mit höchster Priorität sein soll. Die Elemente mit höchster Priorität dienen als Master-Elemente, und Slave-Elemente werden an diesen gefangen.

Die Geometrie der Elemente mit höchster Priorität wird nur geändert, wenn auf Grundlage des Vorgabe-Berechnungsmodells begonnen wird oder wenn Sie Anpassungselemente innerhalb einer Kategorie auswählen.

Vom Vorgabe-Berechnungsmodell starten

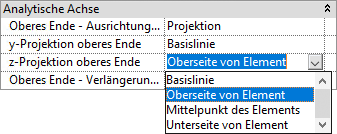

Mit dieser Option simulieren Sie die manuelle Änderung der analytischen Elementplatzierung im Hinblick auf deren physikalische Objekte mithilfe der Eigenschaftssätze und der Auswahl: Mittelpunkt des Elements.



Wenn Sie diese Option auf True setzen, werden die analytischen Elemente folgendermaßen vor der Analyse verschoben:
  • Skelettbau Träger (analytisch): Werden auf die Mittellinien der physischen Träger, entlang ihrer Achse, verschoben.

  • Skelettbau Streben (analytisch): Werden auf die Mittellinien der physischen Streben, entlang ihrer Achse, verschoben.

  • Tragwerksstützen (analytisch): Werden auf die Mitte der physischen Stützen, entlang ihrer Achse, verschoben.

  • Grenzen von Geschossdecken (analytisch): Sind kohärent mit den Grenzen ihrer physischen Körper; die analytischen Geschossdecken sind eben an der Fläche in der Mitte der Dicke der physischen Geschossdecke.

  • Grenzen von Wänden (analytisch): Sind kohärent mit den Grenzen ihrer physischen Körper und werden auf der Mittellinie von physischen Wänden platziert.

Tolerance

Unter Toleranz versteht man eine Messung des Abstands. Wenn als Master und Slave definierte Elemente nahe genug beieinander liegen, werden die Slave-Elemente an den Master-Elementen gefangen. Andernfalls werden die Slave-Elemente nicht an den Master-Elementen gefangen.

Wenn Zu ändernde Krafttoleranz auf True gesetzt ist und Sie die Schaltfläche Skript ausführen verwenden, wird ein Dialogfeld angezeigt.



Es stehen zwei Arten von Toleranz zur Auswahl:
  • Relative Toleranz: Berechnet als Prozentsatz der größeren Bemaßung der einzelnen Elemente im Querschnitt bzw. der Dicke im Falle von Geschossdecken und Wänden. Diese Art der Toleranz unterscheidet sich je nach einzelnen Elementen.


  • Absolute Toleranz: Ist ein einzelner Wert für das gesamte Projekt in der aktuellen Projekteinheit.


Anmerkung: Die Einheit für die Toleranz entspricht der Längeneinheit, die in den Revit-Projekteinheiten festgelegt wurde.

Elemente an Ebenen fangen



Diese Option berücksichtigt keinen vom Benutzer eingegebenen Toleranzwert und fängt Elementblöcke einfach auf der nächstgelegenen Ebene.

Elemente innerhalb einer Kategorie anpassen



Nach der Anpassung zwischen den Elementen mit erster, zweiter und dritter Priorität kann das Skript Elemente desselben Typs (Kategorie) anpassen.

Anmerkung: Analytische Wände werden bei diesem Modus nicht berücksichtigt.

Objekte mit größerer Bedeutung werden Master-Elemente und Objekte mit geringerer Bedeutung Slave-Objekte genannt. Die Slaves werden an die Master derselben Kategorie angepasst.

Die Bedeutung eines Elements wird wie folgt bestimmt:
  • Für Tragwerke:
    • Wenn Tragwerkselemente eine unterschiedliche Querschnittsfläche haben, wird das Element mit dem höheren Wert als Master-Element ausgewählt.
    • Wenn Tragwerkselemente die gleiche Querschnittsfläche haben, wird die Neigung berücksichtigt – eher horizontale Träger oder Streben werden als Master betrachtet.
  • Für Stützen:
    • Wenn Stützenelemente eine unterschiedliche Querschnittsfläche haben, wird das Element mit dem höheren Wert als Master-Element ausgewählt.
    • Wenn Stützenelemente die gleiche Querschnittsfläche haben, wird die Neigung berücksichtigt – eher vertikale Stützen werden als Master für geneigte Stützen betrachtet.
  • Für Geschossdecken und Platten:
    • Wenn Geschossdecken-Elemente eine unterschiedliche Dicke haben, wird das Element mit dem höheren Wert als Master-Element ausgewählt.
    • Wenn Geschossdecken-Elemente die gleiche Dicke haben, wird aufgrund der fehlenden Neigung die ID-Nummer der Geschossdecke berücksichtigt.
Anmerkung: Die Querschnittsfläche kann nicht direkt aus Revit abgerufen werden, sie wird im Durchschnitt als Volumen, geteilt durch die Länge der Elemente, berechnet. Dies kann bei Objekten mit Abzugskörpern zu unterschiedlichen Ergebnissen führen.

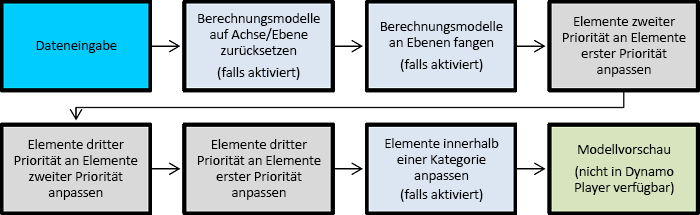

Datenfluss
