- Wählen Sie ein oder mehrere Objekte aus.
- Um das Schnellbearbeitungs-Dialogfeld Bewegung zu öffnen, klicken Sie in der kontextabhängigen Gruppe Bewegung auf Bearbeiten.
- Wählen Sie die Option Linear als Typ.
- Wenn die Bewegung von der Strömung erzeugt wird, aktivieren Sie Strömungserzeugt.
- Klicken Sie in der Zeile Bewegung bearbeiten auf Bearbeiten.... Dadurch wird entweder der Editor für benutzerdefinierte oder strömungserzeugte Bewegung geöffnet. Definieren Sie die Bewegungseigenschaften.
- Geben Sie die Parameter für die lineare Bewegung an: Richtung, Anfangsposition, Begrenzungen(bei strömungserzeugten Bewegungen).
- Klicken Sie auf Anwenden.
Richtung
Geben Sie einen Vektor ein, oder legen Sie im Popup-Dialogfeld die Bewegungsrichtung des Objekts fest.
Wählen Sie die globale X-, Y- oder Z-Achse aus, um eine Richtung im kartesischen Koordinatensystem als Bewegungsrichtung auszuwählen.
Wenn Sie die Richtung grafisch auswählen möchten, klicken Sie auf die Schaltfläche "Fläche auswählen", und wählen Sie dann eine Fläche aus. Die Bewegungsrichtung wird senkrecht zur ausgewählten Fläche festgelegt.
Klicken Sie auf die Schaltfläche "Invers", um die Richtung umzukehren.

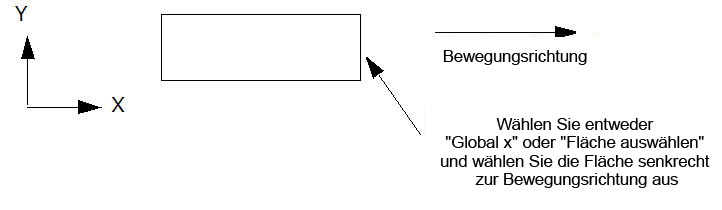

Beispiel für die Zuweisung einer linearen Richtung:
Die angegebene Bewegungsrichtung ist die Referenzrichtung, und alle richtungsabhängigen Parameter richten sich danach. Angegebene positive Verschiebungen bewegen das Objekt in der Referenzrichtung. Negative Verschiebungen bewegen das Objekt in die entgegengesetzte Richtung.
Strömungserzeugte Parameter wie Antriebs- und Widerstandskräfte ziehen ebenfalls diese Richtung als Referenz heran. Positive Werte für eine Antriebskraft wirken in Richtung des Richtungsvektors; negative Werte wirken in die entgegengesetzte Richtung. Im Gegensatz dazu wirken positive Widerstandskräfte in die entgegengesetzte Richtung des Richtungsvektors. Negative Widerstandskräfte wirken in dieselbe Richtung wie der Richtungsvektor.
Anfangsposition
Geben Sie einen Wert ein, oder verwenden Sie den Schieberegler im Popup-Dialogfeld, um die Anfangsposition des Objekts gegenüber der realitätsgetreuen Position im CAD-Modell zu ändern. Dies ist besonders hilfreich für die Feinabstimmung des Modells, wenn sich die Position des Objekts in der CAD-Anwendung von der tatsächlichen Startposition unterscheidet.
Die positive Richtung der Anpassung geht in Richtung der Bewegung. Verwenden Sie den Schieberegler, um das Objekt in der Bewegungsrichtung in die positive und negative Richtung zu verschieben.
Mindest- und Höchstbegrenzungen
Verwenden Sie die Felder "Minimum" und "Maximum", um die Grenzen der Bewegung für eine strömungserzeugte Bewegung festzulegen. (Dies ist nur für eine strömungserzeugte Bewegung erforderlich und verfügbar.) Begrenzungen können festgelegt werden, indem eine Begrenzungsposition eingegeben wird oder die Position mit dem Schieberegler grafisch festgelegt wird. Die Vorgabe ist eine unbegrenzte Bewegung.
- Um eine Position in das Feld einzugeben, klicken Sie in das Feld und geben die gewünschte Koordinate an. Beispiel: Wenn 1.5 Zoll als Mindestwert eingegeben wird, kann das Objekt nicht über 1.5 Zoll in negativer Richtung der Bewegung hinausgehen. Dieser Abstand ist relativ zur Anfangsposition des Objekts.
- Um den Wert grafisch anzugeben, verwenden Sie das Popup-Dialogfeld, um die Ebene mit dem Schieberegler an der gewünschten Begrenzung zu positionieren. Die grafische Ebene bewegt sich senkrecht zur Bewegungsrichtung. Alle Positionen sind relativ zur Anfangsposition.
Die minimale und die maximale Begrenzung können mit verschiedenen Methoden angegeben werden.
