Autodesk® CFD Viewer

Verwenden Sie den Autodesk® CFD Viewer für Folgendes:

Der Autodesk® CFD Viewer liest dynamische Bilder (".vtfx "), die Modellgeometrie, Ergebnisse, Anzeigeattribute und Animationseinstellungen enthalten. Sie sind im Gegensatz zu statischen Bildern vollständig navigierbar und ermöglichen eine direkte Interaktion für ein tieferes Verständnis der Ergebnisse.

Um ein dynamisches Bild zu speichern, klicken Sie auf die Registerkarte Ergebnisse > Gruppe Bild > Dynamisches Bild.

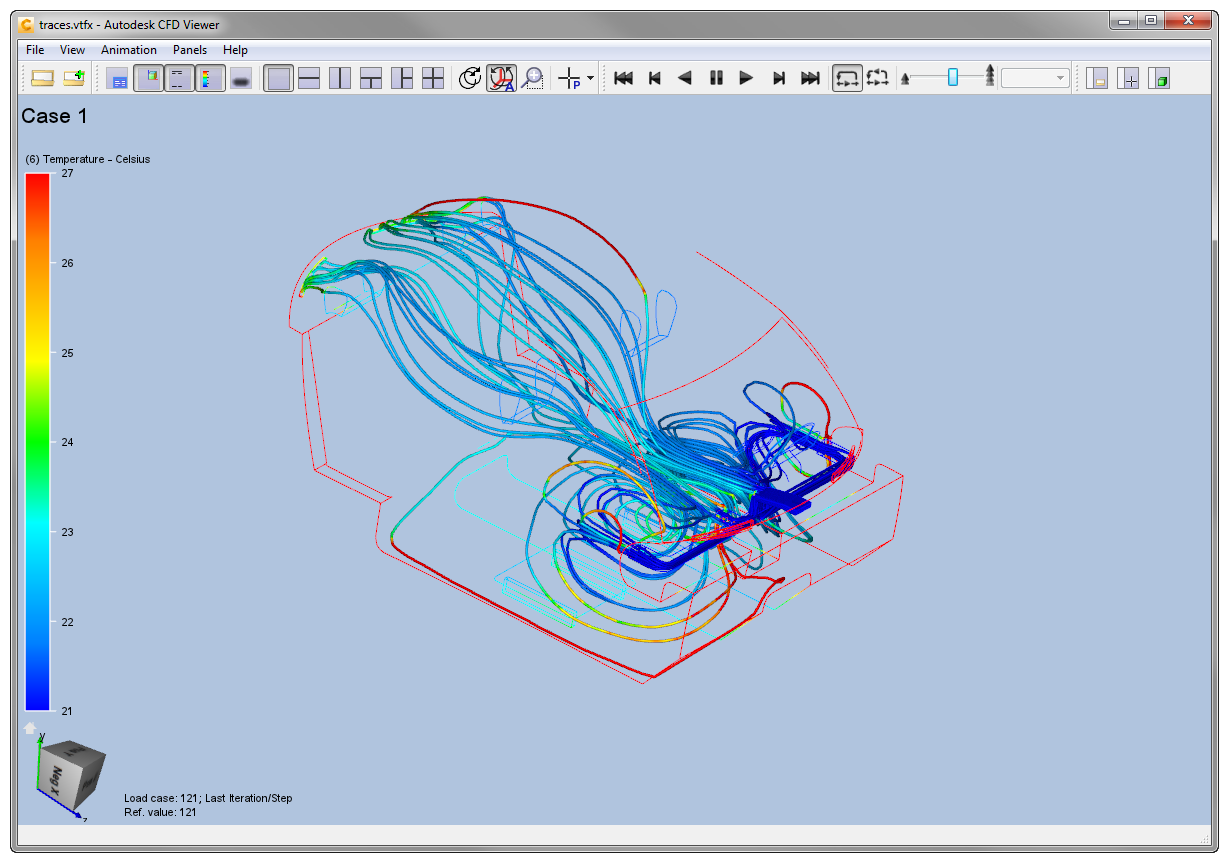

Hauptfenster

Der Autodesk® CFD Viewer wird mit einem Ergebnissatz geladen angezeigt:

Werkzeugkastenfunktionen:

Datei öffnen und Datei hinzufügen

Öffnen Sie dynamische Bilder (VTF und VTFx), die in Autodesk® CFD erstellt wurden.

Fügen Sie der Sitzung eine dynamische Bilddatei hinzu.

Info-Feld ein/aus

Schalten Sie die Anzeige des Ergebnis-Info-Felds in der unteren rechten Ecke des Grafikfensters ein bzw. aus. Es gibt das Datum, den aktiven Skalar und die Vektormengen an.

Schritt-Info ein/aus

Schalten Sie die Anzeige des Zeitschritts und die Lastfallinformationen ein bzw. aus. Sie wird in der unteren linken Ecke des Grafikfensters angezeigt.

Farbenlegende ein/aus

Schalten Sie die Anzeige aller Legenden ein bzw. aus.

Navigationswürfel ein/aus

Schalten Sie die Anzeige des Navigationswerkzeugs ein bzw. aus.

Schlagschatten ein/aus

Schalten Sie die Anzeige des visuellen Schatteneffekts unter dem Modell ein bzw. aus.

Zoom durch Ziehen

So vergrößern Sie einen Bereich

  1. Klicken Sie auf dieses Symbol
  2. Halten Sie die linke Maustaste in einer Ecke des gewünschten Zoombereichs gedrückt
  3. Ziehen Sie zur anderen Ecke des Zoombereichs
  4. Lassen Sie die Maustaste los

Ansichtsfenster

Wählen Sie die Anzahl der Ansichtsfenster und ihre ursprüngliche Position aus.

Synchrone Navigation

Bewirkt, dass die Mausbewegung in allen Ansichtsfenstern gleich ist

Dies ist hilfreich beim Vergleichen von Designs und Szenarios in mehreren Ansichtsfenstern.

Automatischer Drehpunkt

Klicken Sie, um die automatische Berechnung eines optimalen Drehpunkts basierend auf der Geometrie zu aktivieren.

Der vorgabemäßige Drehmittelpunkt ist der Ursprung.

Auswahl

Teil auswählen: Wechseln Sie, um ein Teil und Prüfwerte am Teil auszuwählen

Element auswählen: Wechseln Sie, um ein Element und Prüfwerte am Element auszuwählen

Knoten auswählen: Wechseln Sie, um einen Knoten und Prüfwerte vom Knoten auszuwählen

Elementknoten auswählen: Wechseln Sie, um einen Elementknoten und Prüfwerte auszuwählen

Animationssteuerung

Verwenden Sie die Animationssteuerelemente zum Anhalten, Wiedergeben und schrittweisen Durchgehen der Animationen, um die einzelnen Schritte zu prüfen.

Steuern Sie die Animationsvorgänge mit den Schaltflächen Von Anfang an wiederholen und Vorwärts/rückwärts wiederholen. Verwenden Sie den Schieberegler, um die Animationsgeschwindigkeit zu steuern.

Lastauswahl

Jeder Fall, der in der Studienansichtsdatei (VTFx) enthalten ist, wird in diesem Dropdown-Menü aufgelistet. Verwenden Sie die Pfeile, um den Fall für die Anzeige auszuwählen.

Fallfenster

Das Fallfenster enthält Informationen über jeden Fall (Szenario von Autodesk® CFD).

Um einen Fall anzuzeigen, ziehen Sie die entsprechende Miniaturansicht in der Liste "Falltabelle" in ein Ansichtsfenster.

Auswahlfenster

Geprüfte Ergebnisse werden im Auswahlfenster angezeigt.

Einstellungsfenster

Verwenden Sie das Einstellungsfenster, um die Sichtbarkeit und die Zeichnungsmodi der Teile und Elementsätze zu bearbeiten.

Die Sichtbarkeitsoptionen beinhalten Sichtbarkeit, schattiert und als Kontur.

Modellnavigation

Zoom STRG + linke Maustaste
Drehen STRG + mittlere Maustaste
Schwenken STRG + rechte Maustaste

Microsoft® Office-Add-ins

Der CFD 3D Viewer hat Verbindungen zu Microsoft® PowerPoint und Microsoft® Word. Dadurch können Sie dynamische Bilder in Ihre Office-Präsentationen und -Dokumente integrieren.

PowerPoint

So fügen Sie das CFD Viewer-Add-in hinzu

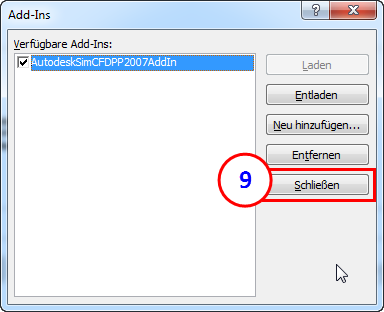

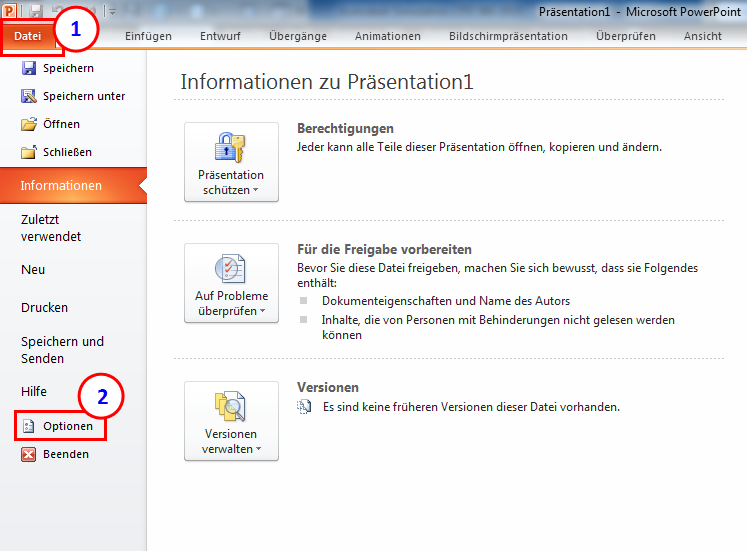

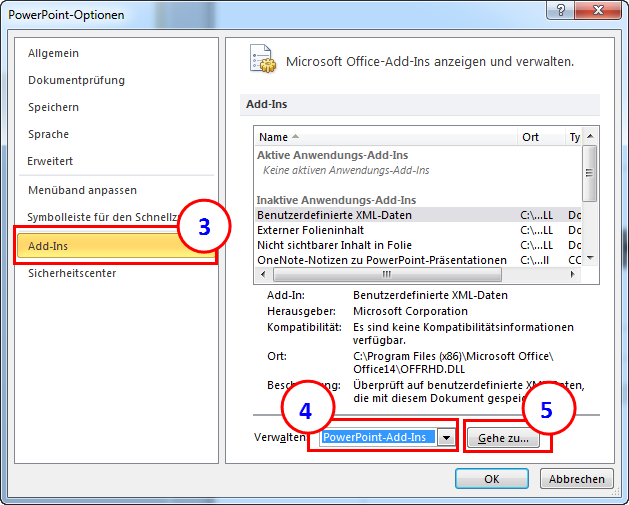

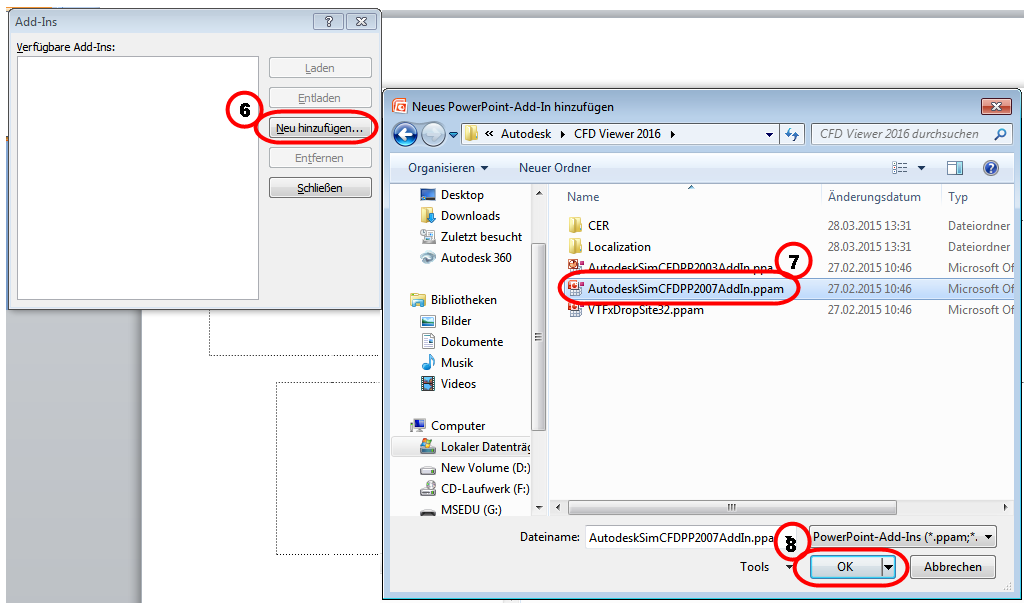

Bevor Sie das erste Mal ein dynamisches Bild hinzufügen, fügen Sie das CFD Viewer Add-in hinzu:

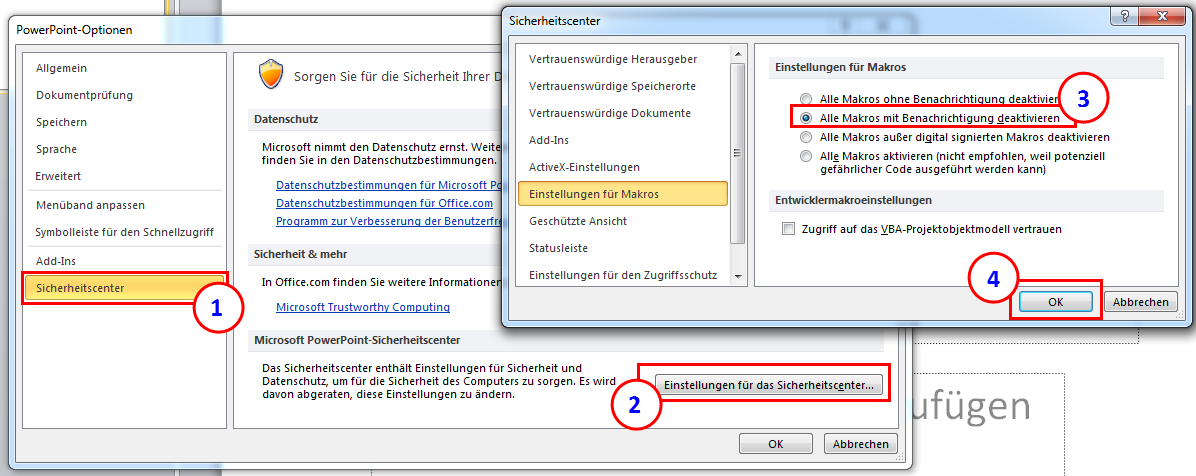

Wenn die Schaltfläche nicht angezeigt wird, senken Sie die PowerPoint-Sicherheitseinstellungen:

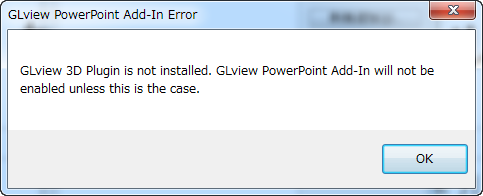

Wenn folgender Fehler angezeigt wird, ist das erforderliche Plugin auf Ihrem Computer nicht installiert:

Zum Herunterladen und Installieren des Plugins klicken Sie auf diesen Link: http://ceetron.com/products/end-user-products/glview-3d-plugin. Beachten Sie, dass Sie auf die Ceetron®-Website weitergeleitet werden.

Anmerkung: Wenn Sie versuchen, ein dynamisches Bild nach Erhalt dieses Fehlers einzufügen, das Plugin jedoch noch nicht heruntergeladen und installiert haben, erhalten Sie möglicherweise eine Absturzmeldung von "Microsoft Visual Basic".

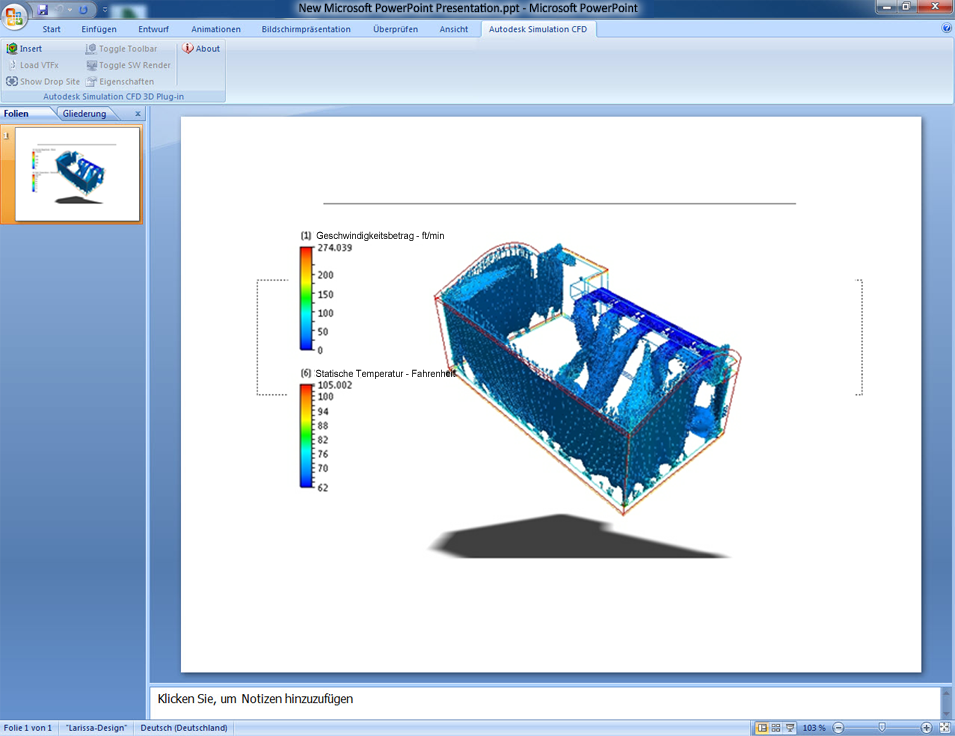

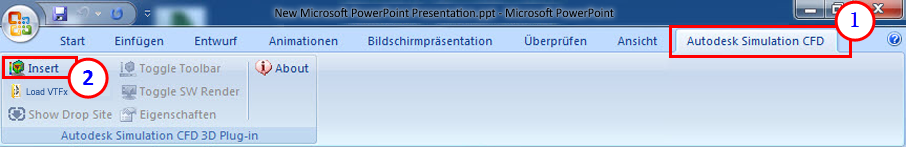

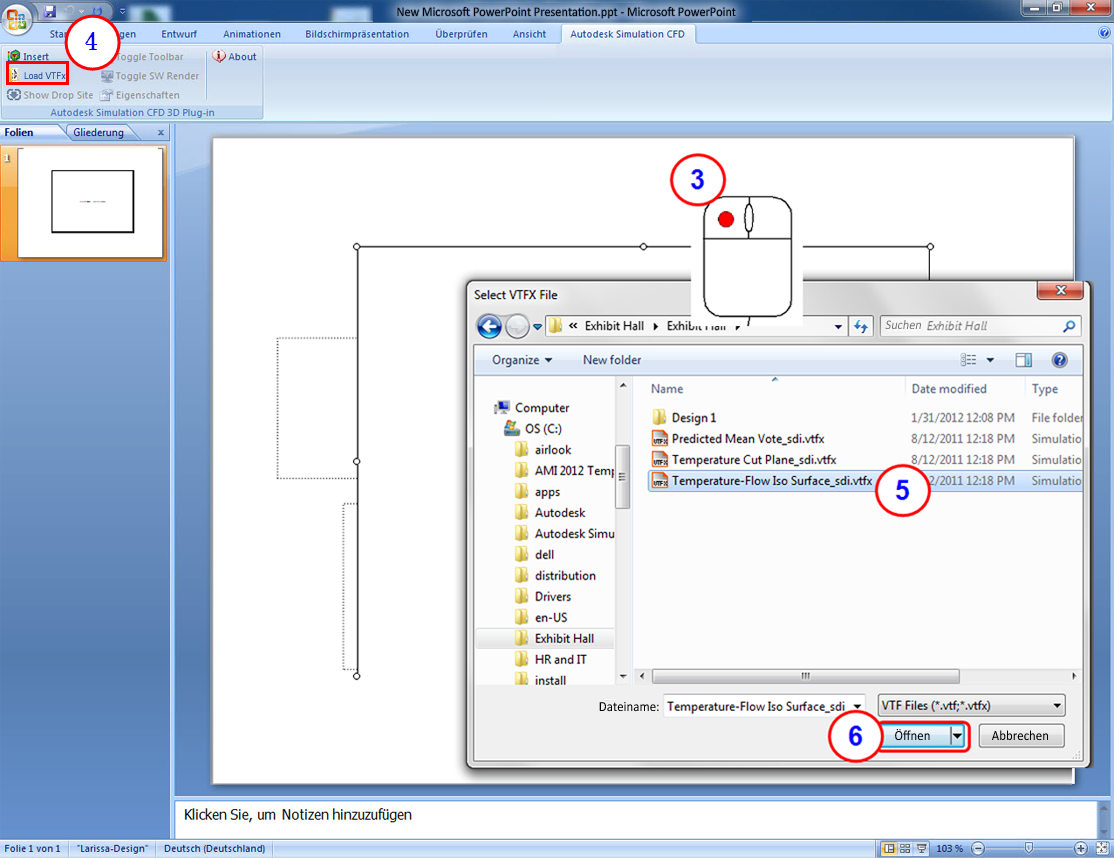

So fügen Sie ein dynamisches Bild hinzu

Word

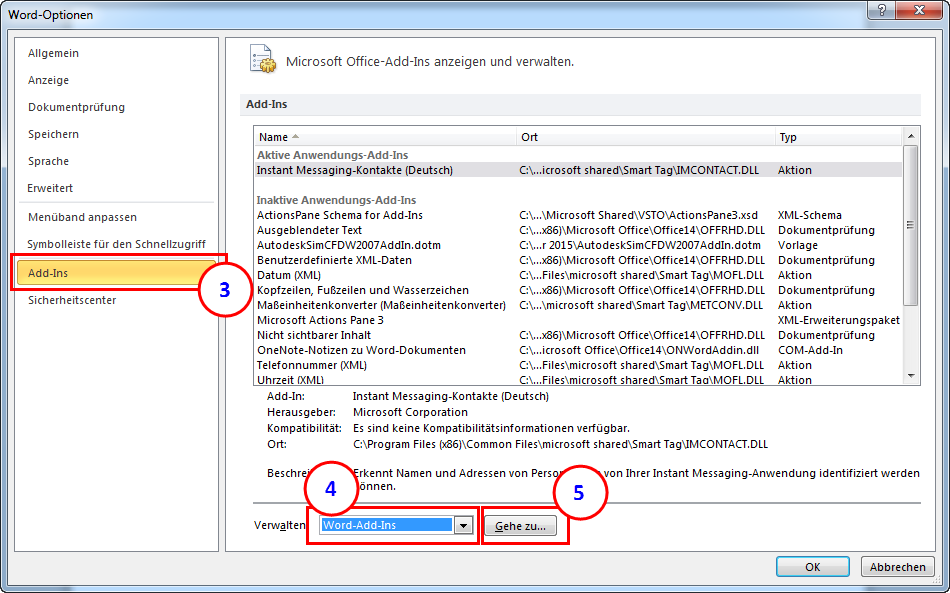

So fügen Sie das CFD Viewer-Add-in hinzu

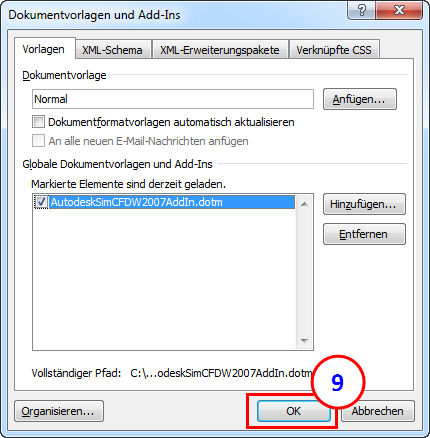

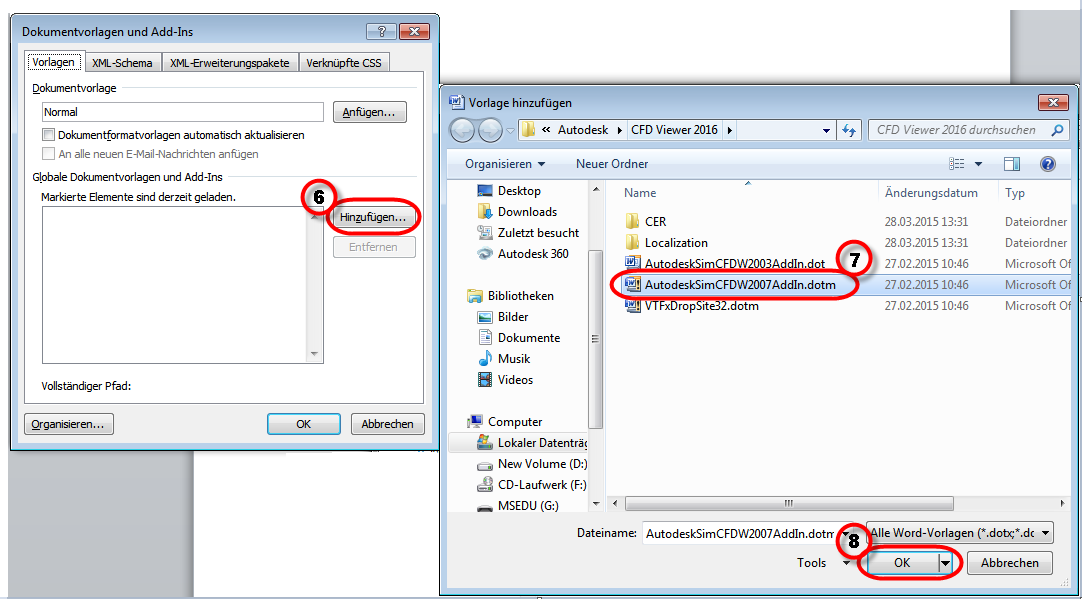

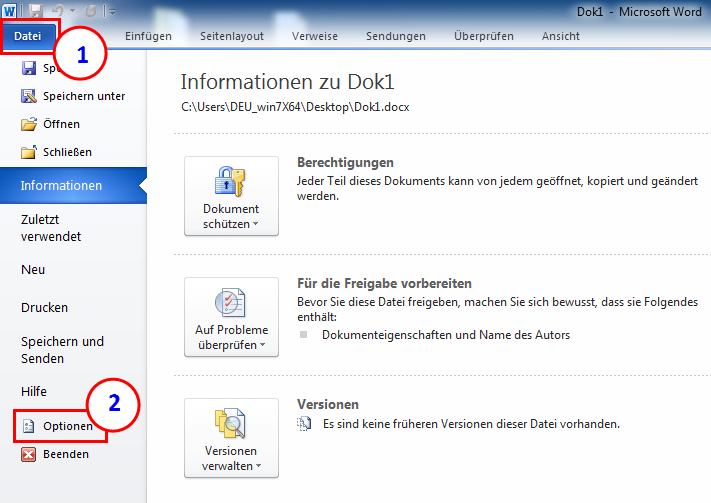

Bevor Sie das erste Mal ein dynamisches Bild hinzufügen, fügen Sie das CFD Viewer Add-in hinzu:

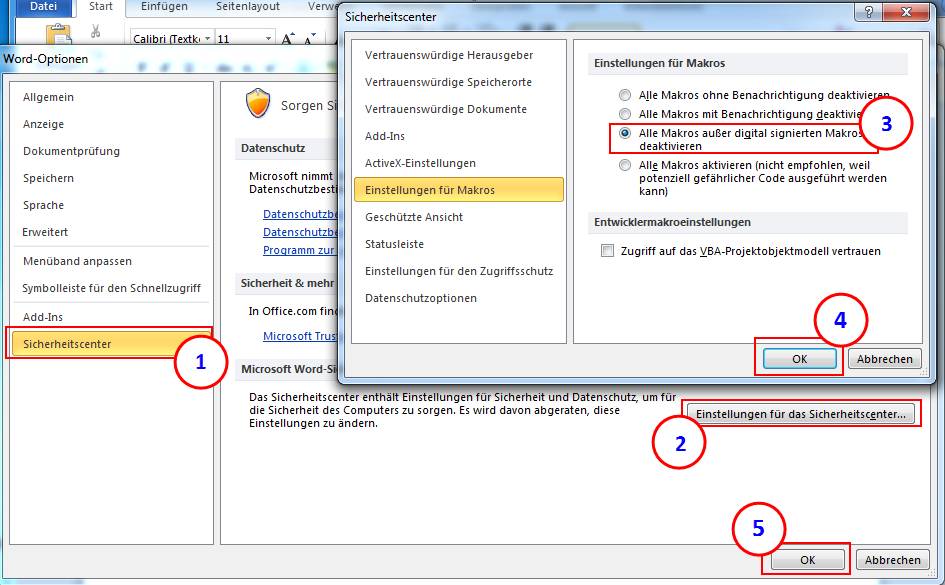

Wenn die Schaltfläche nicht angezeigt wird, senken Sie die Word-Sicherheitseinstellungen:

Wenn folgender Fehler angezeigt wird, ist das erforderliche Plugin auf Ihrem Computer nicht installiert:

Zum Herunterladen und Installieren des Plugins klicken Sie auf diesen Link: http://ceetron.com/products/end-user-products/glview-3d-plugin. Beachten Sie, dass Sie auf die Ceetron®-Website weitergeleitet werden.

Anmerkung: Wenn Sie versuchen, ein dynamisches Bild nach Erhalt dieses Fehlers einzufügen, das Plugin jedoch noch nicht heruntergeladen und installiert haben, erhalten Sie möglicherweise eine Absturzmeldung von "Microsoft Visual Basic".

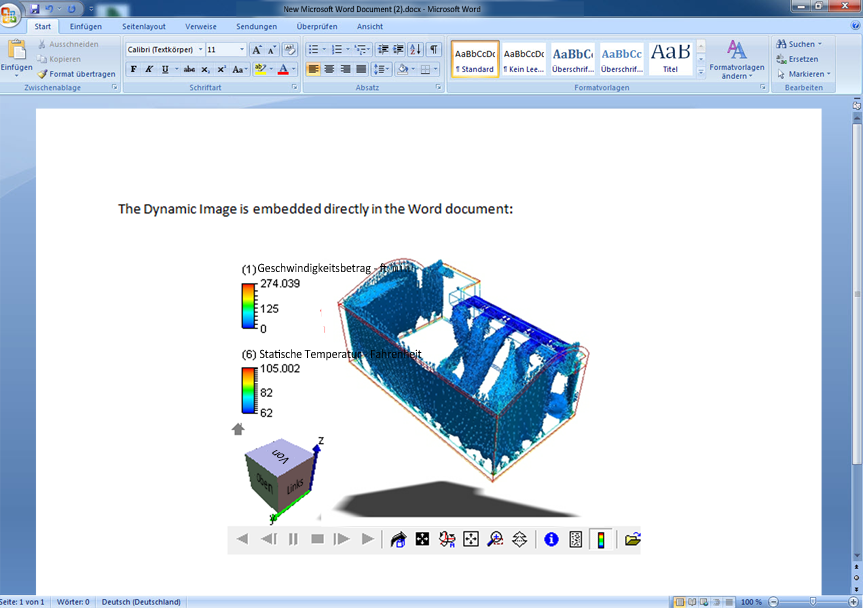

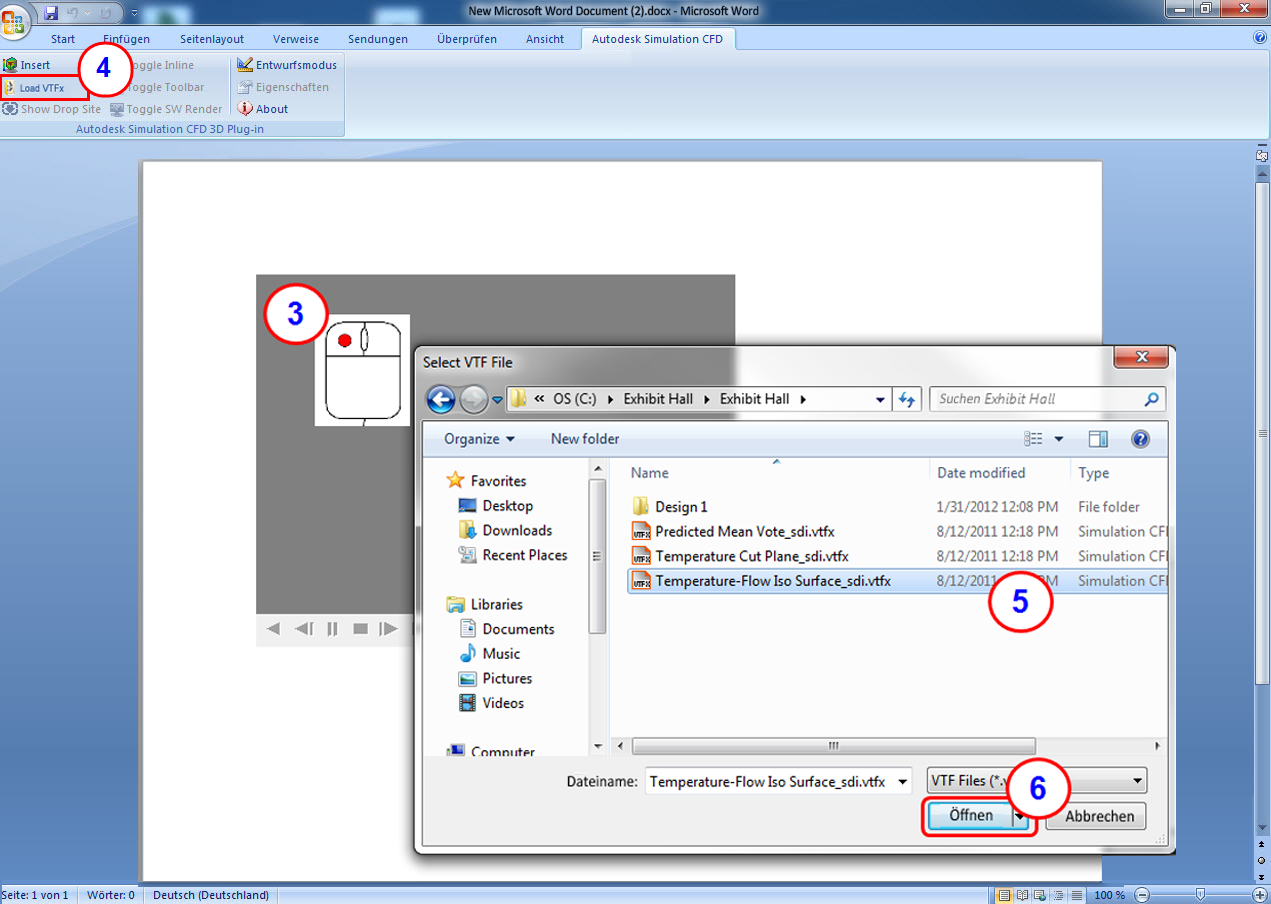

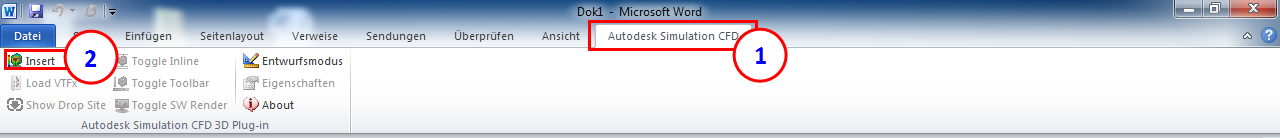

So fügen Sie ein dynamisches Bild hinzu

Übergeordnetes Thema: Ergebnisdarstellung
