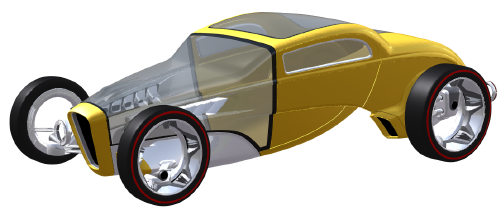

Verwenden Sie Autodesk® Surface Wrap, um die Oberfläche eines Modells zu umwickeln, ein externes Volumen hinzuzufügen und ein hochwertiges Netz für die Übertragung in Autodesk® CFD zu erstellen. Sie können schnell und einfach ein Netz für CAD-Modelle erstellen, die sonst ohne umfangreiche CAD-Bereinigung nur schwierig oder gar nicht vernetzt werden können. Aktuell sind Surface Wrap-Netze geeignet für externe Strömungsanalyse- oder Windkanalmodelle.
Anmerkung: Surface Wrap ist für 2D-Modelle nicht verfügbar.
Zugriff auf Suface Wrap

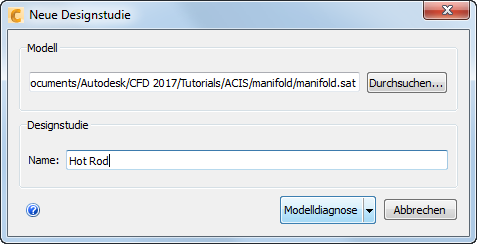

Importieren Sie das Modell in Surface Wrap, wenn Sie eine neue Designstudie erstellen:

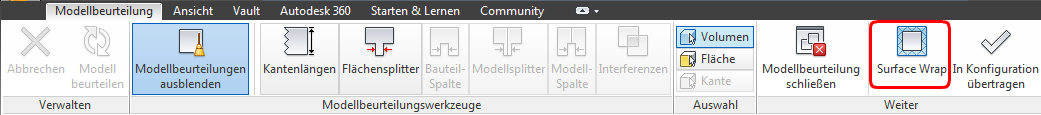

Sie können über das Modellbewertungs-Toolkit auf Surface Wrap zugreifen:
Surface Wrap-Arbeitsablauf
- Richten Sie Ihr Modell im Windkanal ein.
- Klicken Sie auf Surface Wrap
Konfigurieren Externes Volumen.
- Legen Sie die Größe des Volumens mit den entsprechenden Dialogfeldoptionen fest.
- Klicken Sie auf Schließen, um das Dialogfeld zu schließen.
- Klicken Sie auf Surface Wrap
- Legen Sie über Surface Wrap Konfigurieren Auflösungsfaktor die geeignete Detailgenauigkeit für das Flächennetz fest. Nennenswerte Highlights:
- Bei hohen Werten erhalten Sie ein Netz, das Ihr physisches Modell getreuer darstellt.
- Niedrigere Werte führen zu einer schnelleren Generierung des Netzes, jedoch einer gröberen Darstellung.

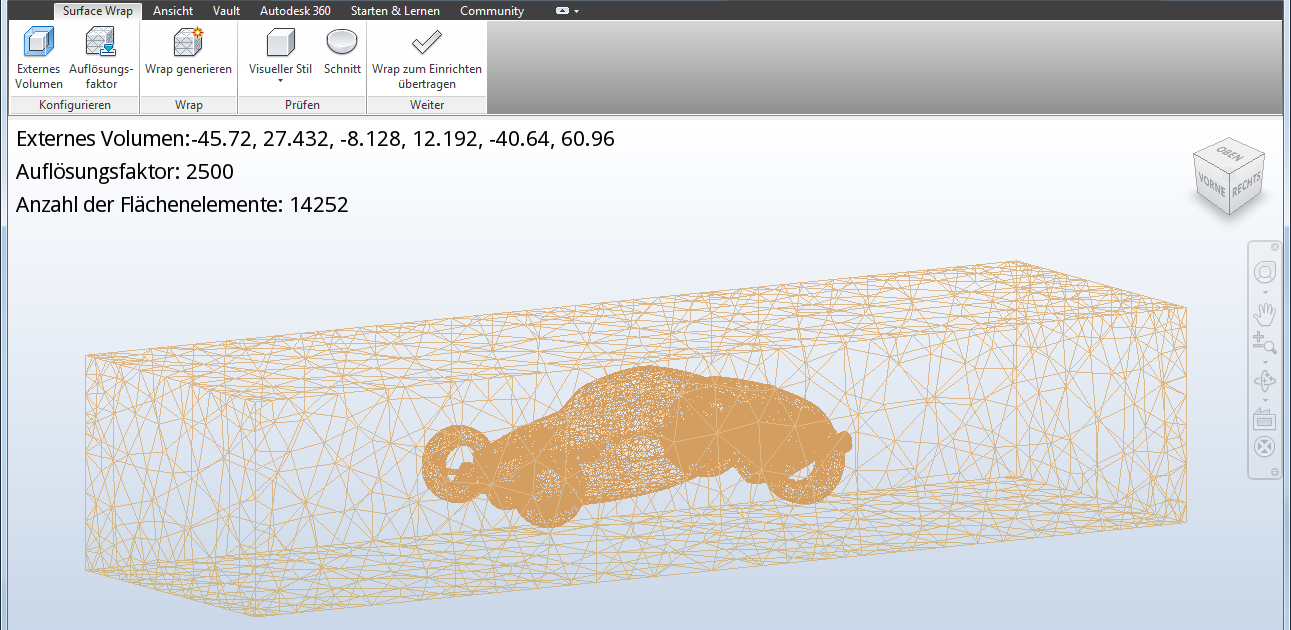

- Klicken Sie auf Surface Wrap Wrap Wrap generieren, um das Flächennetz zu erstellen.
- Klicken Sie auf Surface Wrap Weiter Wrap zum Einrichten übertragen, um das Netz an CFD zu übertragen und die Modellvorbereitung fortzusetzen.
