Permite insertar un módulo de E/S de PLC generado mediante parámetros.
BuscarPermite generar módulos E/S de PLC bajo petición en diferentes estilos gráficos sin símbolos de biblioteca de módulos E/S completos. Los módulos se adaptan al espaciado de separaciones de diagrama Ladder subyacente. En el momento de la inserción, se pueden estirar o cortar en dos o más elementos. Una base de datos de PLC, ACE_PLC.MDB, provoca la generación. Contiene la secuencia de apilado y los valores de texto que se anotarán en cada símbolo de la pila.
Proporciona una lista completa de los módulos de PLC disponibles en AutoCAD Electrical toolset. El árbol de catálogo del fabricante se compila a partir del archivo de base de datos "ace_plc.mdb".
Muestra los módulos definidos. Cuando se selecciona un tipo de módulo o un módulo específico del árbol de catálogo del fabricante, AutoCAD Electrical toolset lee la información contenida en la base de datos. Realice una selección en esta lista para iniciar el proceso de inserción del módulo de PLC.

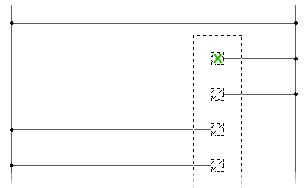

Permite especificar el aspecto gráfico del módulo de PLC. Los estilos 1-5 se proporcionan con AutoCAD Electrical toolset. Los estilos del seis al nueve puede definirlos el usuario. Seleccione un número de estilo y aparecerá una parte de muestra de un módulo de PLC.
Para crear un estilo definido por el usuario, existen unas dos docenas de símbolos asociados a cada estilo. Se encuentran en \Users\Public\Documentos\Autodesk\Acade {versión}\libs\{biblioteca}\.
Los símbolos contienen el nombre de archivo "HP?*.dwg" o "VP?*.dwg" donde "?" es el número de estilo. Una forma sencilla de crear un estilo es copiar los símbolos de un estilo existente en uno de los números de estilo sin utilizar (6, 7, 8 o 9) y editar cada símbolo de biblioteca.
Permite especificar la escala del módulo de PLC. También es posible especificar que la escala se aplique solo al borde del módulo de PLC.
