Puede generar un módulo de PLC de forma dinámica; para ello, inserte una unidad de PLC completa o puntos de E/S de PLC como símbolos individuales.
Generación de módulos de PLC
AutoCAD Electrical toolset puede generar cualquier cantidad de módulos de E/S de PLC bajo demanda, con distintos estilos gráficos. AutoCAD Electrical toolset genera el módulo de E/S de PLC a través de una técnica de generación paramétrica basada en información de la base de datos de PLC (ACE_PLC.MDB).
La base de datos de PLC contiene la secuencia de apilado y los valores de texto que se anotarán en cada símbolo de la pila. Al tiempo que AutoCAD Electrical toolset genera el módulo, lee el espaciado de separación de diagrama Ladder subyacente e inserta los puntos de E/S y las bornas para que coincidan con dicho espaciado. Durante el proceso de inserción, puede añadir espaciado o dividir el módulo en varias piezas.

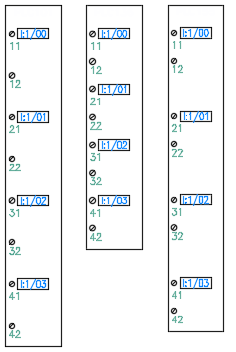

Este es el mismo módulo insertado con diferentes espaciados de separación y espacios añadidos durante la inserción.
La base de datos de PLC contiene la secuencia de apilado y los valores de texto que se anotarán en cada símbolo de la pila. Al tiempo que AutoCAD Electrical toolset genera el módulo, lee el espaciado de separación de diagrama Ladder subyacente y extiende la pila o la comprime para que coincida con dicho espaciado. El proceso de inserción se puede interrumpir durante su ejecución, para partir el módulo y luego reiniciarlo en una posición distinta.
Cuando se selecciona el módulo de PLC que se desea insertar, el programa utiliza la información de base de datos de PLC para:
- Seleccionar los símbolos apropiados para su uso
- Apilarlos juntos en el orden definido
- Dibujar un rectángulo a su alrededor
- Crearlo como un solo bloque
- Anotar los atributos
El proceso paramétrico utiliza un pequeño conjunto de símbolos de la biblioteca para generar la secuencia de apilado. Los nombres de archivo de PLC paramétrico empiezan con los caracteres "HP" (separaciones de diagrama Ladder horizontales) o "VP" (separaciones de diagrama Ladder verticales) seguidos de un dígito que corresponde a un número de estilo de E/S de PLC. AutoCAD Electrical toolset incluye cinco estilos de PLC predefinidos, numerados del 1 al 5.

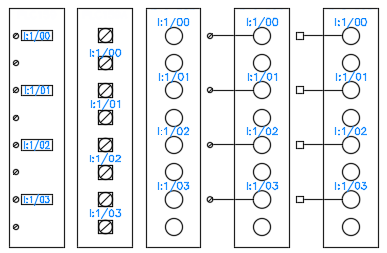

Aquí puede ver el mismo módulo generado utilizando los cinco estilos predefinidos.
Puede crear su propio estilo si ninguno de los estilos predefinidos cumple su requisitos específicos. El programa admite hasta nueve estilos.
Unidades completas
Es posible que algunas unidades de PLC no se presten bien a la generación paramétrica. Se puede insertar un módulo de PLC como una unidad completa preintegrada si utiliza los atributos adecuados y si el nombre del bloque empieza por "PLCIO". La unidad seleccionada se inserta en el diagrama Ladder, corta los cables y luego los vuelve a conectar. Algunos ejemplos de módulos de PLC de unidad completa se suministran con el programa.
Símbolos de PLC únicos y autónomos
Los puntos E/S de PLC pueden insertarse como símbolos independientes que se extienden por todo el conjunto de dibujos. AutoCAD Electrical toolset proporciona un conjunto pequeño de símbolos de biblioteca de punto E/S sencillos que se pueden ampliar y modificar para satisfacer las necesidades del usuario.
Los símbolos no siguen la convención de denominación normal de AutoCAD Electrical toolset. Los nombres de archivo deben empezar por "PLCIO" para que AutoCAD Electrical toolset los encuentre y procese en los distintos informes de PLC. El resto de los caracteres no siguen ninguna convención de denominación.
Éstos son los nombres de archivo de los símbolos por defecto:
|
PLCIOI1T.dwg |
Primera entrada, cable único izquierdo |
|
PLCIOI1.dwg |
Entrada 2+, cable único izquierdo |
|
PLCIOI2T.dwg |
Primera entrada, cable izquierdo y derecho |
|
PLCIOI2.dwg |
Entrada 2+, cable izquierdo y derecho |
|
PLCIOO1T.dwg |
Primera salida, cable derecho |
|
PLCIOO1.dwg |
Salida 2+, cable derecho |
|
PLCIOO2T.dwg |
Primera salida, cable izquierdo y derecho |
|
PLCIOO2.dwg |
Salida 2+, cable izquierdo y derecho |
