AutoCAD Electrical toolset depende de una convención de denominación específica para permitir el funcionamiento de algunas de las funciones de automatización que ofrece. A pesar de no ser obligatorio, se recomienda seguir la convención de denominación que se detalla en la siguiente sección si crea nuevos símbolos inteligentes de AutoCAD Electrical toolset para utilizar con AutoCAD Electrical toolset. Los símbolos personalizados pueden aprovechar al máximo las funciones de AutoCAD Electrical toolset.
Componentes: generales
Los componentes de esquema como, por ejemplo, relés, interruptores, pilotos y dispositivos discretos de control del motor (excepto símbolos de E/S de PLC) siguen la convención de denominación que se indica a continuación:
- Nombre de bloque de 32 caracteres como máximo, donde el primer carácter es "H" o "V" para la inserción de cable horizontal o vertical.
- Los dos caracteres siguientes se reservan al tipo de familia (por ejemplo, PB para pulsadores, CR para relés de control y LS para interruptores de límite de seguridad). Un cero (0) como segundo carácter del tipo de familia (por ejemplo, un 0 en el nombre de símbolo global) significa que el símbolo no activa un cambio de número de cable. (Por ejemplo, T0 para bornas, W0 para marcadores de manguera, C0 para conectores.)
- El cuarto carácter es generalmente un 1 o un 2: 2 para contactos secundarios y 1 para el resto (componentes principales o autónomos).
- Si el símbolo corresponde a un contacto, el quinto carácter será un 1 para normalmente abierto y un 2 para normalmente cerrado.
- Los caracteres restantes no se especifican. Se utilizan para mantener la exclusividad de los nombres.
Ejemplos:
|
HCR1.dwg |
Bobina de relé de control, inserción horizontal |
|
VCR1.dwg |
Bobina de relé de control, inserción vertical |
|
HCR21.dwg |
Contacto de relé horizontal, N.A. |
|
HCR22.dwg |
Contacto de relé horizontal, N.C. |
|
HCR22T.dwg |
Contacto de relé horizontal, N.C., con números de borna en la línea |
|
VPB11.dwg |
Pulsador vertical, contacto principal, N.A. |
|
VPB21.dwg |
Pulsador vertical, contacto secundario, N.A. |
|
HLS11.dwg |
Final de carrera horizontal, principal, N.A. |
|
HLS11H.dwg |
Final de carrera horizontal, principal, N.A. siempre cerrado |
|
VLT1RP.dwg |
Piloto vertical rojo de prueba |
|
HW01.dwg |
Marcador de manguera horizontal, sin cambio en el número de cables |

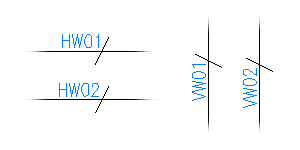

Símbolos de marcador de manguera
Los símbolos de marcador de conductor de mangueras de AutoCAD Electrical toolset siguen la convención que se indica a continuación:
- El primer carácter es "H" o "V" para la inserción de cable horizontal o vertical.
- Los dos caracteres siguientes son "W0". Un cero (0) indica que el símbolo no activa un cambio de número de cables en el marcador.
- El cuarto carácter corresponde a un 1 o un 2: "1" para el marcador principal o "2" para el marcador secundario.
- Los caracteres restantes no se especifican.
Ejemplos:
|
HW01.dwg |
Marcador de conductor de mangueras principal, inserción de cables horizontales |
|
HW02.dwg |
Marcador de manguera secundario, inserción de cables horizontales |
|
VW01.dwg |
Marcador de conductor de mangueras principal, inserción de cables verticales |
|
VW02.dwg |
Marcador de manguera secundario, inserción de cables verticales |

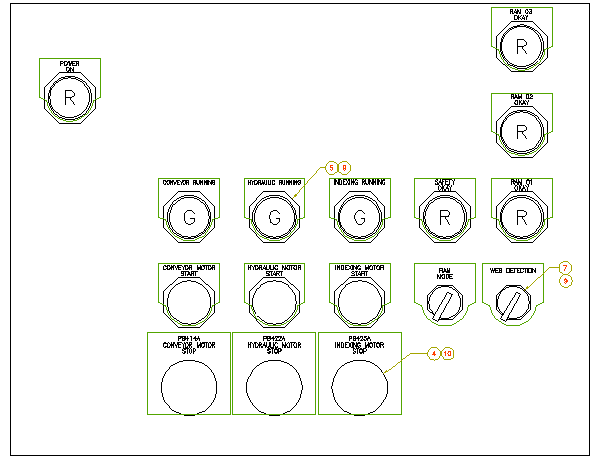

Símbolos de marca de posición de componente
En AutoCAD Electrical toolset, los nombres de símbolos de posición deben comenzar con los caracteres "WDXX".

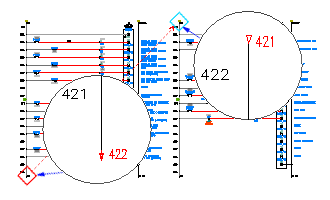

Símbolos de referencia de configuración y diagrama Ladder
AutoCAD Electrical toolset espera las inserciones de bloque siguientes:
|
WD_M.dwg |
Inserción de bloque formada por 50 atributos invisibles aproximadamente, que contienen los parámetros del dibujo. |
|
WD_PNLM.dwg |
Inserción de bloque opcional formada por varios atributos invisibles, que contienen los parámetros del dibujo para las funciones de implantación física. |
|
WD_MLRH.dwg |
Inserción de bloque que contiene el primer número de referencia de línea de un diagrama Ladder, así como información complementaria como, por ejemplo, el espaciado de separación y la longitud del diagrama Ladder. |
|
WD_MLRV.dwg |
Inserción de bloque igual que la anterior, pero de un diagrama Ladder incluido en la parte correspondiente. |
|
WD_MLRHX.dwg |
Alternativa opcional definida por el usuario a la inserción de bloque WD_MLRH.dwg. AutoCAD Electrical toolset utiliza este símbolo cuando se selecciona "Bloque de usuario" en el subcuadro de diálogo Números de referencia de línea del cuadro de diálogo Propiedades del dibujo |
|
WD_MLRVX.dwg |
Inserción de bloque igual que la anterior, pero de un diagrama Ladder incluido en la parte correspondiente. |
Formato de dibujo. Símbolos de conector
- El primer carácter es "H" o "V" para indicar la orientación horizontal o vertical.
- Los dos caracteres siguientes son "CN" y corresponden a conector.
- El cuarto carácter es un 1 o un 2: 1 para nivel principal o 2 para secundario.
- El quinto carácter es "_"
- El sexto carácter se encuentra entre 1 y 9, e indica el número de estilo.
- El séptimo carácter:
(Con combinación) especifica el ID de clavija o enchufe: P = clavija, J = enchufe (base)
(Sin combinar) especifica la dirección del cable: 1 = derecha, 2 = superior, 4 = izquierda y 8 = inferior.
- El octavo carácter es "P" o "J": P = clavija, J = enchufe (base)
Ejemplos:
|
HCN1_14P.dwg |
Conexiones de cables horizontales principal o única (clavija) desde la izquierda o la parte inferior |
|
VCN2_18P.dwg |
Conexiones de cables verticales secundaria o única (clavija) desde la izquierda o la parte inferior |
|
HCN1_11J.dwg |
Conexiones de cables horizontales principal o única (base) desde la derecha o la parte superior |
|
VCN2_12P.dwg |
Conexiones de cables verticales secundaria o única (clavija) desde la derecha o la parte superior |
Tras completar el conector de diseño paramétrico, se creará una nueva definición de bloque exclusiva. Cada conector se etiqueta con una convención de denominación exclusiva dentro del mismo proyecto.
|
HCN1_14P_nnn |
Conector horizontal, donde "nnn" es un número aleatorio para preservar la exclusividad |
|
VCN1_18P_nnn |
Conector vertical, donde "nnn" es un número aleatorio para preservar la exclusividad |
Símbolos hidráulicos
El número máximo de caracteres que puede contener el nombre de bloque es 32.
- El primer carácter es "H" o "V" para cable horizontal o vertical.
- Los dos caracteres siguientes corresponden a las dos primeras letras del nombre de familia (por ejemplo, FI de filtros, CY de cilindros y PM de bombas).
- El cuarto carácter, que corresponde a símbolos hidráulicos, es "1" (componente independiente).
- Use "_" e introduzca un nombre significativo que corresponda al símbolo.
Ejemplo:
|
HCYL1_plunger_cyl.dwg |
Cilindro independiente horizontal; plunger_cyl es el nombre significativo para el símbolo |
Símbolos de marcador de cable en línea
Construya los símbolos ocultos de marcador de cable con una pequeña pieza de entidad de línea "enrollada en espiral" en cada punto de conexión. Dicha pieza puede ser pequeña, pero debe estar presente para que AutoCAD Electrical toolset pueda "ver" correctamente el bloque insertado en la línea a medida que traza el equipotencial. Los símbolos de marcador de cable en línea siguen la siguiente convención de denominación:
- El primer carácter es "H" o "V" para la inserción de cable horizontal o vertical.
- Los tres caracteres siguientes son "T0_"
- Los caracteres restantes no están definidos.
Ejemplo:
|
HT0_RED.dwg |
Marcador en línea "RED", inserción de cable vertical |

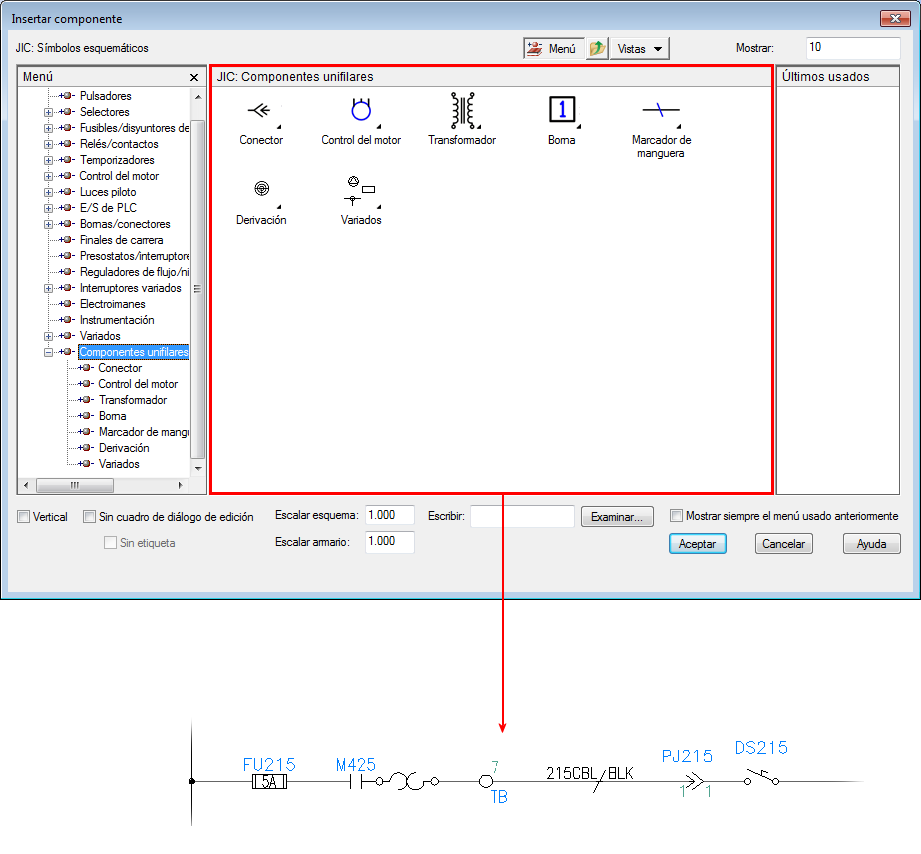

Símbolos unifilares
Los símbolos unifilares siguen la misma convención para los nombres que los símbolos principales y secundarios del esquema. Para hacer únicos los nombres de símbolo, los nombres de bloque de símbolos unifilares incluyen un sufijo “1-”. Sin embargo, el nombre del símbolo no define a éste como un símbolo unifilar. El símbolo unifilar se define por la existencia de un atributo TIPOWD con un valor “1-” en el símbolo, o bien un valor “1-1” si se trata de un símbolo de derivación unifilar.
El símbolo de derivación puede tener dos funciones:
- Proporcionar un punto de anclaje para la representación del circuito unifilar que comienza en esta posición.
- Interrumpir el bus unifilar donde se conecta el circuito.
En una plantilla unifilar de circuito doble existen tres símbolos de derivación. Uno en el punto normal donde el circuito se une al bus. Existe otra versión del símbolo en cada uno de los dos "extremos" del circuito; cada uno marca el punto donde comienza dicha parte del circuito doble. Estos símbolos de derivación permiten que diversos informes muestren correctamente los datos sobre el circuito unifilar, ya sea una representación de circuito sencillo o doble.
Se proporcionan los siguientes símbolos de derivación:
- HDV1_BT_1-.dwg: con “punto” para el circuito unifilar horizontal
- VDV1_BT_1-.dwg: con “punto” para el circuito unifilar vertical
- HDV1_BTT_1-.dwg: conexión “en T” para el circuito horizontal doble
- VDV1_BTT_1-.dwg: conexión “en T” para el circuito vertical doble
- HDV1_BTL_1-.dwg: conexión “en esquina” para el circuito horizontal doble
- VDV1_BTL_1-.dwg: conexión “en esquina” para el circuito vertical doble
Un atributo TIPOWD con un valor “1-1” identifica un símbolo de derivación.

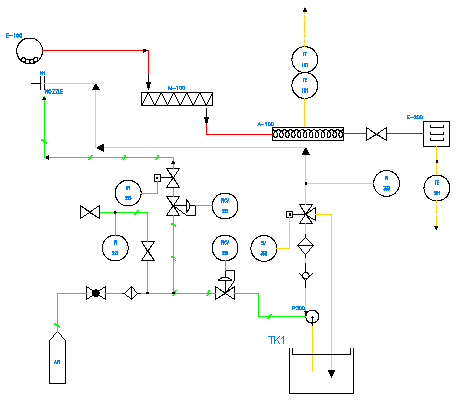

Símbolos P&ID
El número máximo de caracteres que puede contener el nombre de bloque es 32.
- El primer carácter es "H" o "V" para cable horizontal o vertical.
- Los dos caracteres siguientes corresponden a las dos primeras letras del nombre de familia (por ejemplo, GV de válvulas de diafragma, IN de instrumentos y N de inyectores).
- El cuarto carácter, que corresponde a símbolos P&ID, es "1" (componente independiente).
- Use "_" e introduzca un nombre significativo que corresponda al símbolo.
Ejemplo:
|
VTK1_ver_tank.dwg |
Extractor independiente vertical; ver_tank es el nombre significativo del símbolo. |
Símbolos de implantación de componentes de armario
No existe una convención de denominación que deba seguirse, pero el nombre debe respetar el límite de 32 caracteres establecido para nombres de bloque de AutoCAD.
Símbolos de par trenzado paramétrico
Una representación de par trenzado generada paramétricamente consta de dos ejemplares del mismo símbolo (no existen versiones principal/secundario). Este símbolo debe contener el atributo ACE_FLAG con un valor de "3". Los símbolos de par trenzado paramétricos siguen la convención de denominación siguiente:
- Los primeros cuatro caracteres son "HT0_" o "VT0_" para símbolos paramétricos horizontales o verticales.
- Los caracteres restantes pueden ser cualquier elemento (el valor por defecto es "TW")
Ejemplos:
|
HT0_TW.dwg |
Símbolo de conector paramétrico horizontal |
|
VT0_TW.dwg |
Símbolo de conector paramétrico vertical |
Símbolos de diseño paramétrico de E/S de PLC
Estos símbolos empiezan por "HP" o "VP" (separación horizontal frente a vertical) seguido de un dígito de 1 a 9. El dígito corresponde al estilo o aspecto del módulo de PLC seleccionado. (De 1 a 5 se proporcionan en la biblioteca de AutoCAD Electrical toolset, de 6 a 9 pueden ser definidos por el usuario).
Símbolos de conectores clavija/enchufe
Los símbolos de conector de AutoCAD Electrical toolset siguen la convención que se indica a continuación:
- El primer carácter es "H" o "V" para la inserción de cable horizontal o vertical.
- Los dos caracteres siguientes son "C0" si el conector no activa un cambio de número de cable. (El "0" significa que el número de cable no cambia; puede ser "CN" si el conector SÍ inicia un cambio de número de cable.)
- El cuarto carácter corresponde a un 1 o un 2: 1 para el marcador principal o 2 para el marcador secundario.
- Los caracteres restantes no se especifican.
Símbolos de empalme
Los empalmes siguen la convención de denominación que se indica a continuación:
- Los cuatro primeros caracteres son "HSP1" o "VSP1", que corresponden a empalmes horizontales o verticales.
- Los caracteres del quinto al séptimo son "001", "002", "003", etcétera.
Ejemplos:
|
HSP1001.dwg |
Empalme horizontal nº 1 |
|
VSP1001.dwg |
Empalme vertical nº 1 |
|
HSP1003.dwg |
Empalme horizontal nº 3 |

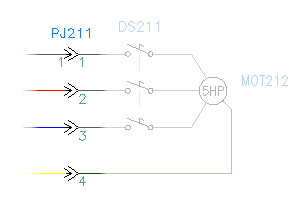

Símbolos de flecha de señal de cable de origen/destino
Los símbolos de flecha de señal de cable de AutoCAD Electrical toolset siguen la convención que se indica a continuación:
- Los cuatro primeros caracteres de estos nombres de símbolo son "HA?S" para las flechas de señal de origen o "HA?D" para las de destino. La posición del carácter "?" "?" es el dígito correspondiente al estilo de flecha (del 1 al 4 están disponibles en la biblioteca de AutoCAD Electrical toolset y del 5 al 9 puede definirlos al usuario).
- Los caracteres del 5 al 11 puede definirlos el usuario.
Pueden crearse estilos de flecha personalizados con estos dígitos sin utilizar (por ejemplo, HA5S… y HA5D...). Por ejemplo, copie Autodesk\Acade {versión}\Libs\jic1\ha1s*.dwg a ha5s*.dwg y Autodesk\Acade {versión}\Libs\jic1\ha1d*.dwg a ha5d*.dwg. Acceda a cada símbolo de flecha copiado en AutoCAD y edítelo según sea conveniente. Para acceder al nuevo estilo de flecha, establezca a continuación el estilo de flecha predeterminado en "5" en el cuadro de diálogo Propiedades del dibujo Estilos.
Símbolos de referencia cruzada autónomos:
Emplean la misma convención de denominación que los símbolos de señal de origen/destino (es decir, HA?S* y HA?D*), pero sin el atributo WIRENO que se encuentra en el símbolo.
Símbolos de punto E/S de PLC autónomos
Estos símbolos empiezan por "PLCIO" y pueden contener hasta 32 caracteres. La única convención de denominación a la que AutoCAD Electrical toolset hace referencia es el prefijo "PLCIO".
Ejemplos:
|
PLCIO50E1761-L16AWA.dwg |
L16-AWA modelo AB 1761 con espaciado de separación de 0.5 unidades |
|
PLCIOI1T.dwg |
Punto de entrada independiente, conexión de cables sencilla |
Símbolos de borna independiente
Las bornas independientes siguen la convención de denominación siguiente:
- Los primeros dos caracteres son "HT".
- El tercer carácter es "0" si el número de cables no varía en la borna o "1" si el símbolo de borna debe provocar un cambio en el número de cables.
- El cuarto carácter es un subrayado (_) si la borna no presenta atributos de AutoCAD Electrical toolset para procesar (por ejemplo, un símbolo de borna no anotado oculto). De lo contrario, las posiciones de los caracteres del cuarto al octavo del nombre de archivo del símbolo serán definidas por el usuario.
Ejemplos:
|
HT0001.dwg |
Borna cuadrada con anotación, número de cables sin cambios |
|
HT1001.dwg |
Igual que el símbolo anterior pero con cambios en el número de cables en la borna |
|
HT0_01.dwg |
Borna cuadrada oculta sin anotaciones, número de cables sin cambios |
Símbolos definidos por el usuario
Los símbolos de AutoCAD Electrical toolset definidos por el usuario siguen la convención que se indica a continuación:
- El primer carácter es "H" o "V" para la inserción de cable horizontal o vertical.
- Los dos caracteres siguientes son de "ZA" a "ZZ".
- El usuario puede definir los caracteres que quedan.
Símbolos de punto de cable
En AutoCAD Electrical toolset, el nombre de este símbolo debe ser "WDDOT.dwg".
Símbolos de número de cable
Un número de cable de AutoCAD Electrical toolset es una inserción de bloque que consiste en un solo atributo de número de cables. El origen de la inserción de bloque se encuentra en el cable de la misma con el atributo de número de cables que flota encima, debajo o al lado del punto de inserción del bloque.
Ejemplos:
|
WD_WNH.dwg |
Número de cable para la inserción de cable horizontal |
|
WD_WNV.dwg |
Número de cable para la inserción de cable vertical |
|
WD_WCH.dwg |
Copia de número de cable adicional para cable horizontal |
|
WD_WCV.dwg |
Copia de número de cable adicional para cable vertical |
AutoCAD Electrical toolset también admite números de cable en línea con un valor parecido al del número de cable principal. Un marcador de cable en línea presenta un nombre de bloque parecido al del símbolo de borna que no provoca cambios en el número de cables.
Ejemplos:
|
HT0_W1.dwg |
Marcador de número de cable en línea, inserción de cable horizontal, número de cable corto |
|
HT0_W3.dwg |
Marcador de número de cable en línea, inserción de cable horizontal, número de cable largo |
|
VT0_W1.dwg |
Marcador de número de cable en línea, inserción de cable vertical, número de cable corto |
|
VT0_W2.dwg |
Número de cable en línea, inserción de cable vertical, ancho de cable medio, inserción de cable vertical |
Tipo de familia
Los caracteres segundo y tercero del nombre de símbolo se reservan para el tipo de familia (por ejemplo, PB para pulsadores, CR para relés de control y LS para finales de carrera). El tipo de familia se puede utilizar para determinar el nombre de tabla de búsqueda en el catálogo y el nombre de etiqueta para un componente. Los símbolos de biblioteca que proporciona AutoCAD Electrical toolset utilizan los siguientes tipos de familia.
|
Tipo de familia |
Descripción |
|---|---|
|
AM |
Amperímetros |
|
AN |
Zumbadores, cláxones, timbres |
|
BA |
Baterías |
|
BV |
Válvula esférica |
|
C0, CN |
Conectores/polos |
|
CA |
Condensadores |
|
CB |
Disyuntores de circuito |
|
CR |
Relés de control |
|
DB |
Bloques de distribución |
|
DI |
Diodos |
|
DN |
Redes de dispositivos |
|
DR |
Unidades |
|
DS |
Seccionadores |
|
DV |
Cajas de dispositivos |
|
EN |
Armarios/hardware |
|
FL |
Reguladores de nivel |
|
FM |
Medidores de frecuencia |
|
FS |
Sensores de flujo |
|
FT |
Interruptores de pedal |
|
FU |
Fusibles |
|
GV |
Válvulas de compuerta |
|
LR |
Relés de bloqueo |
|
LS |
Finales de carrera |
|
LT |
Luces, pilotos |
|
LV |
Válvulas de asiento |
|
MO |
Motores |
|
MS |
Motores de arranque/contactores |
|
OL |
Sobrecargas |
|
PB |
Pulsadores |
|
PC |
Interruptores de cordón de tiro |
|
PE |
Interruptores de foto |
|
PG |
Interruptores de clavija A |
|
PM |
Medidores de potencia |
|
PS |
Presostatos |
|
PW |
Fuentes de alimentación |
|
PX |
Interruptores de proximidad |
|
RE |
Resistencias |
|
SP |
Empalmes |
|
SS |
Selectores |
|
SU |
Supresores de ráfagas |
|
SV |
Electroimanes |
|
SW, TG |
Interruptores de palanca |
|
T0, T1 |
Bornas |
|
TC |
Termopares |
|
TD |
Relés de temporizador |
|
TS |
Interruptores de temperatura |
|
VM |
Voltímetros |
|
VR |
Resistencias variables |
|
WO |
Mangueras, mangueras de múltiples conductores |
|
XF |
Transformadores |
