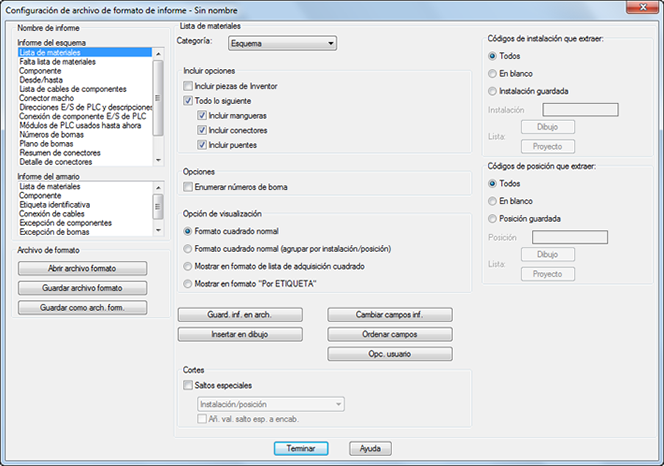

Cuadro de diálogo Configuración del archivo de formato de informe

Crea o edita un formato de archivo de datos (.set) para un informe. Un archivo de formato define los campos que se van a incluir en el informe, el orden de campo, las opciones de la tabla, y mucho más.

Buscar

Entrada de comandos: AEFORMATFILE

Lista de opciones

Se muestran las siguientes opciones.

Nota: Las opciones varían en función del nombre de informe seleccionado.

Nombre de informe

Permite especificar el informe que desee ejecutar.

Archivo de formato

Abrir archivo formato

Permite buscar un archivo de formato para abrirlo y editarlo.

Guardar archivo formato

Permite guardar el archivo de formato que se va a utilizar cuando se ejecuta un informe o un grupo de informes con Informes automáticos.

Guardar como arch. form.

Permite guardar un archivo de formato con un nombre diferente.

La ubicación por defecto de los archivos de formato es \Users\{nombre de usuario}\AppData\Roaming\Autodesk\AutoCAD Electrical {versión}\{lanzamiento}\{código de país}\Support\User\.

Categoría

El informe extrae por defecto los componentes del esquema. Seleccione una categoría diferente para ejecutar el informe para componentes unifilares, unifilares de derivación, hidráulicos, neumáticos, P&ID o definidos por el usuario. Cada uno de estos componentes se identifica mediante un valor de atributo TIPOWD único.

Códigos de instalación para extraer

Filtra la información extraída para el informe en función de los valores de instalación.

Todos

Permite extraer todos los componentes, independientemente del valor de instalación.

En blanco

Permite extraer solo los componentes que no tienen un valor de instalación.

Instalación guardada

Permite extraer solo los componentes que tienen un valor de instalación que coincida con el valor introducido en la casilla. Se admiten caracteres comodín.

• Dibujo. Seleccione uno o más valores de instalación a partir de una lista de valores usada en el dibujo activo.
  Nota: Si la opción de la Lista de materiales Incluir piezas de Inventor está activa, la opción Dibujo está desactivada.
• Proyecto. Seleccione uno o más valores de instalación de una lista de valores usados en el proyecto.

Códigos de posición para extraer

Filtra la información extraída para el informe en función de los valores de posición.

Todos

Permite extraer todos los componentes, independientemente del valor de posición.

En blanco

Permite extraer solo los componentes que no tienen un valor de posición.

Posición guardada

Permite extraer solo los componentes que tienen un valor de posición que coincida con el valor introducido en la casilla. Se admiten caracteres comodín.

• Dibujo. Seleccione uno o más valores de posición a partir de una lista de valores usada en el dibujo activo.
  Nota: Si la opción de la Lista de materiales Incluir piezas de Inventor está activa, la opción Dibujo está desactivada.
• Proyecto. Seleccione uno o más valores de posición de una lista de valores utilizados en el proyecto.

Guardar informe en archivo

Abre un cuadro de diálogo en el que puede definir los parámetros que desee utilizar al guardar un informe en un archivo. Los parámetros incluyen:

• Tipos de archivo
• Si desea incluir líneas de título, la fecha y hora, etiquetas de columna, etc.
• Si desea visualizar las líneas incluídas en la primera sección solamente cuando un informe contenga varias secciones

Cambiar campos inf.

Abre un cuadro de diálogo donde puede:

• Especificar los campos que se van a incluir en el informe tras seleccionarlos de una lista de campos disponibles
• Especificar el orden de los campos
• Definir las etiquetas de las columnas
• Definir la justificación del campo

Insertar en dibujo

Abre un cuadro de diálogo donde puede especificar los parámetros que desee utilizar al insertar el informe como una tabla. Los parámetros incluyen:

• Estilo de tabla
• Anchura de columna
• Título
• Capa
• Definición de la sección y la posición

Ordenar campos

Abre un cuadro de diálogo que permite seleccionar los campos que se van a utilizar para ordenar los datos del informe.

Opciones de usuario

Abre un cuadro de diálogo donde puede especificar qué opciones personalizadas definidas por el usuario desea ejecutar al generar el informe.

Cortes

Cortes especiales

Ordena y corta el informe en secciones en función de los valores seleccionados. La lista desplegable muestra los saltos especiales permitidos para el informe.

Añadir valores de salto especiales al encabezamiento

Permite añadir un valor de corte especial al encabezamiento de página. Por ejemplo, si selecciona un corte especial de Instalación/Posición, se mostrarán los valores de posición e instalación de la sección en el encabezamiento de sección.

Solo informe de lista de materiales

Incluir opciones

Incluir piezas de Inventor

Si el proyecto está enlazado a un ensamblaje de Inventor, esta casilla de verificación está activada. Permite especificar si desea incluir las piezas eléctricas del ensamblaje de Inventor enlazado en el informe. Los dispositivos enlazados que se representan en un dibujo de AutoCAD Electrical toolset y el ensamblaje de Inventor no se duplican en el informe.

Todos los siguientes

Permite especificar la inclusión de información de mangueras, conectores y puentes en el informe. Utilice las casillas de verificación individuales para incluir o excluir cualquiera de ellos.

Opciones

Enumerar números de borna

Muestra cada borna individual en el formato ID de regleta:número de borna. De lo contrario, las bornas de la misma regleta de etiqueta se combinan en una sola entrada con una cantidad.

Completo (solo lista de materiales del grupo)

Permite especificar la inclusión en el informe de toda la información no encontrada de componentes de esquema en las implantaciones físicas.

Opción de visualización

Formato cuadrado normal

Combina y cuadra componentes que tienen la misma información de catálogo. Los elementos de subensamblaje y los valores de catálogo múltiple se incluyen en el informe como elementos de línea directamente después del elemento de catálogo principal.

Formato cuadrado normal (agrupar por instalación/posición)

Combina y cuadra componentes con el mismo catálogo y los mismos valores de instalación y posición. Los elementos de subensamblaje y los valores de catálogo múltiple se incluyen en el informe como elementos de línea directamente después del elemento de catálogo principal.

Mostrar en formato de lista de adquisición cuadrado

Cada valor de catálogo se incluye en el informe y se cuadra como un único elemento de línea. Los elementos de subensamblaje y los valores de catálogo múltiple se incluyen en el informe como elementos de línea diferentes.

Mostrar en formato Por ETIQUETA

Todos los ejemplares de una etiqueta de componente determinado o de una etiqueta de borna se incluyen en un informe como un elemento de una sola línea.

Solo informe de lista de materiales ausente

Opciones

Incluir componentes

Permite especificar la inclusión de componentes de esquema.

Incluir marcadores de manguera

Permite especificar la inclusión de información de mangueras en el informe.

Incluir conectores

Permite especificar la inclusión de información de conectores en el informe.

Incluir bornas

Permite especificar la inclusión de información esquemática de bornas en el informe.

Solo informe de componentes de esquema

Opciones

Incluir componentes

Permite especificar la inclusión de información esquemática de componentes en el informe.

Incluir marcadores de manguera

Permite especificar la inclusión de información de mangueras en el informe.

Incluir conectores

Permite especificar la inclusión de información de conectores en el informe.

Incluir secundarios para los elementos anteriores

Permite especificar la inclusión de información de símbolos secundarios en el informe.

Solo informe de lista de cables de componentes

Opciones

Incluir bornas autónomas

Permite especificar la inclusión de bornas en el informe.

Incluir conectores macho

Permite especificar la inclusión de información de conectores en el informe.

Solo informe de etiquetas de cable

Filtro de informes

Mostrar etiq. de cable

Muestra el informe en el formato de etiqueta de cable.

Mostrar etiq. de manguera

Muestra el informe en el formato de etiqueta de manguera.

Cambiar campos inf.

Etiqueta de cable

Abre un cuadro de diálogo en el que puede definir los campos, el orden y los caracteres entre los campos para las etiquetas de cable.

Etiqueta de manguera

Abre un cuadro de diálogo en el que puede definir los campos, el orden y los caracteres entre los campos para las etiquetas de manguera.

Cantidad de etiquetas por conexión

Permite especificar la cantidad de etiquetas de cable o manguera. Las etiquetas de cable se generan para todas las conexiones de cables mientras que las etiquetas de manguera se generan una vez para cada manguera.

Nº de columnas para mostrar

Permite organizar las etiquetas en el número especificado de columnas.

Organización horizontal y vertical

Permite organizar las etiqueta horizontal o verticalmente en las columnas.

Solo informe de componente de armario

Opciones

Incluir etiquetas identificativas

Permite especificar la inclusión de información de etiquetas identificativas en el informe.

Incluir bornas

Permite especificar la inclusión de información de bornas en el informe.

Omitir componentes con

Valores de etiqueta de dispositivo en blanco

Permite especificar la exclusión de cualquier implantación del armario sin un valor de etiqueta.

Valores de fabricante/catálogo en blanco

Permite especificar la exclusión de cualquier implantación de componentes de armario sin un catálogo asignado.

Solo informes de componentes de armario y excepciones de borna

Condiciones del informe

Elemento de armario ajeno al esquema

Muestra la lista de bornas de armario que no tienen bornas del esquema relacionadas.

Elemento de esquema ajeno al armario

Muestra la lista de bornas de esquema que no tienen bornas de armario relacionadas.

Varios ejemplares

Muestra la lista de bornas de armario que parecen ser duplicadas.

Discrepancia entre esquema y armario

Muestra una lista de las discrepancias de datos entre las representaciones de esquema y armario de una borna.
