Los siguientes informes del armario están disponibles:
Informe de lista de materiales
Este informe permite extraer información de implantación de componentes de armario, etiquetas identificativas y bornas que tienen valores de catálogo asignados. Puede elegir incluir etiquetas identificativas, mangueras, conectores y puentes, números de borna con identificador de regletero y componentes de esquema a los que no se hace referencia en un diseño de armario.
Si el proyecto forma parte de un proyecto electromecánico, puede incluir las piezas eléctricas del ensamblaje de Inventor enlazado con el informe. Esta opción proporciona un informe de lista de materiales combinada de los componentes electromecánicos.
Elija una de las siguientes opciones de visualización:
- Formato cuadrado normal. Combina y cuadra componentes que tienen la misma información de catálogo. Los elementos de subensamblaje y los valores de catálogo múltiple se incluyen en el informe como elementos de línea directamente después del elemento de catálogo principal.
- Formato cuadrado normal (agrupar por instalación/posición). Combina y cuadra componentes que tienen la misma información de catálogo y los mismos valores de instalación y posición. Los elementos de subensamblaje y los valores de catálogo múltiple se incluyen en el informe como elementos de línea directamente después del elemento de catálogo principal.
- Mostrar en formato de lista de adquisición cuadrado. Cada valor de catálogo se incluye en el informe y se cuadra como un único elemento de línea. Los elementos de subensamblaje y los valores de catálogo múltiple se incluyen en el informe como elementos de línea diferentes.
- Mostrar en formato Por ETIQUETA. Todos los ejemplares de una etiqueta de componente determinado o de una etiqueta de borna se incluyen en un informe como un elemento de una sola línea.
Informe de componente
Este informe extrae información para todos los componentes de armario. Cada elemento contiene un componente e información sobre el componente, como la asignación de catálogo. Si tiene números de pieza de subensamblaje o varios números de catálogo, cada número de pieza se encuentra en un elemento de línea por debajo del elemento de línea principal. Puede elegir si desea incluir etiquetas identificativas o bornas de armario.
Informe de etiquetas identificativas
Este informe extrae información para todas las etiquetas identificativas del armario. Cada elemento contiene una etiqueta identificativa e información sobre la etiqueta identificativa, como los valores de descripción y de catálogo.
Informe de conexión de cables
Si utiliza Anotación de cable para añadir la información de cable del esquema a la implantación de armario, este informe extraerá dicha información. El informe también incluye las bornas gráficas que se insertan mediante el Editor de regleteros. Cada elemento de línea contiene un componente y una anotación de cable. Si un componente tiene varios cables conectados, se añaden más líneas al informe para que se muestren todas las conexiones.
El informe también incluye la ubicación XYZ de los atributos TERMxx, o el textoM, que contiene la notación de cable en la implantación de armario. La posición se desfasa con el valor definido en el cuadro de diálogo Configuración del armario.
Informe de excepción de componentes e informe de excepción de bornas
Este informe proporciona una comprobación de errores entre los dibujos de implantación física y de esquema. Puede elegir las condiciones incluidos en el informe:
- Elemento de armario ajeno a esquema. Muestra una lista de las etiquetas para todos los componentes de armario que no tienen componentes de esquema relacionados.
- Elemento de esquema ajeno al armario. Muestra una lista de las etiquetas para todos los componentes de esquema que no tienen componentes de armario relacionados.
- Varios ejemplares. Muestra una lista de las etiquetas para los componentes de armario que parecen estar duplicados.
- Discrepancia entre esquema y armario. Muestra una lista de las etiquetas y las discrepancias de datos entre el armario y las representaciones de esquema de un dispositivo.
En este informe se incluye la opción Navegar para ir a un componente a fin de corregir los problemas como sea necesario.
Informe de excepciones de anotación de cable

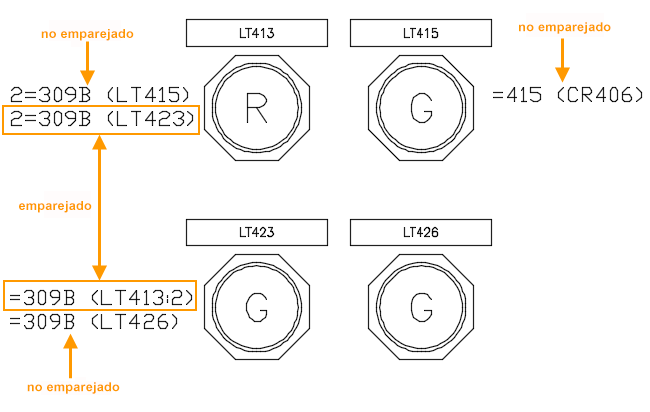

Este informe procesa la anotación de cable en la implantación de componentes de armario seleccionada. Cada elemento de línea contiene una conexión de cable no emparejada con la anotación de cable para una implantación de componentes de armario. El informe utiliza la siguiente lógica:
- Mira en cada implantación de componentes de armario de los dibujos seleccionados para su procesamiento.
- Si esa implantación de componentes contiene una anotación de cable, la sigue procesando.
- Para cada línea de anotación de cable:
- Busca la implantación de componentes de armario de referencia como el componente conectado.
- Si la implantación de componentes de armario no contiene la anotación de cable que apunta a la implantación original de componentes, la anotación de cable se considera como no emparejada.
- Si no está emparejada, la añade a un informe como un elemento de línea.
Este informe se puede utilizar como soporte en la asignación de anotaciones de cables. En este informe se incluye la opción Navegar para ir a un componente a fin de añadir o actualizar la anotación de cable según sea necesario.
