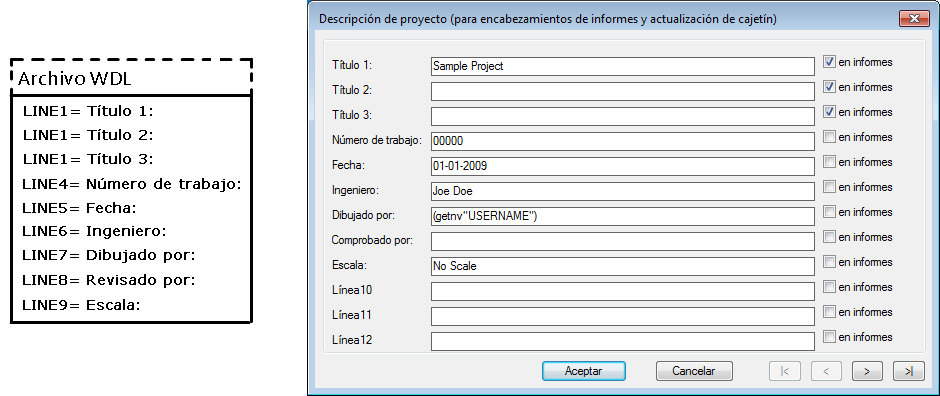

Los cuadros de diálogo de cajetín y descripción del proyecto de AutoCAD Electrical toolset muestran etiquetas genéricas como “LINE1”, “LINE2”, etc. Estas etiquetas se pueden modificar para que coincidan con el enlace al cajetín. Por ejemplo, supongamos que ha enlazado el valor “LINE10” de los datos de AutoCAD Electrical toolset al atributo “DRAWN_BY” del cajetín. Lo que desea ver cuando AutoCAD Electrical toolset muestre un cuadro de diálogo relacionado con los cajetines no es “LINE10”, sino “Dibujado por”. Un archivo de texto con la extensión WDL define las etiquetas personalizadas.
El archivo contiene una línea por etiqueta en el formato LINEx=etiqueta. No es necesario que las entradas estén en orden y se pueden omitir números de línea. Por ejemplo:
LINE1 = Título del proyecto 1
LINE2 = Título 2
LINE3 = Título 3
LINE4 = Número de proyecto
Secuencia de búsqueda de archivos .wdl
Puede crear distintos archivos WDL para diferentes proyectos. La secuencia de búsqueda es la siguiente:
- Busque en la carpeta del archivo .WDP del proyecto un archivo denominado <nombre_proyecto>_WDTITLE.WDL, donde <nombre_proyecto> coincide con el nombre del proyecto activo.
- Busque en la carpeta del archivo .WDP del proyecto un archivo denominado DEFAULT_WDTITLE.WDL.
- Si el indicador WD_ACADPATHFIRST está presente en el archivo wd.env, busque DEFAULT_WDTITLE.WDL en las rutas de ACAD.
- Busque DEFAULT_WDTITLE.WDL en la carpeta del usuario de AutoCAD Electrical toolset.
- Busque DEFAULT_WDTITLE.WDL en la carpeta base de AutoCAD Electrical toolset.
- Si WD_SUP_ALT se ha definido en el archivo wd.env, busque DEFAULT_WDTITLE.WDL en la ruta especificada.
- Busque DEFAULT_WDTITLE.WDL en las rutas de ACAD (si el indicador WD_ACADPATHFIRST no se ha definido en wd.env).
