Acerca de la instalación y actualización del cajetín

AutoCAD Electrical toolset puede actualizar el cajetín de un dibujo si está integrado por un bloque de AutoCAD con atributos.

La utilidad de cajetín:

• Automatiza las actualizaciones de cajetín en todo el proyecto.
• Admite varios cajetines por dibujo.
• Asigna las líneas de descripción de proyecto de AutoCAD Electrical toolset a atributos concretos.
• Asigna los valores de cada dibujo de AutoCAD Electrical toolset a atributos concretos.
• Asigna valores de AutoLISP, variables de sistema o variables de entorno a atributos concretos.

Hay dos métodos de enlace a cajetines:

• Método del atributo WD_TB: información de asignación incrustada en el cajetín.
• Método del archivo WDT: archivo externo de asignación de atributos.

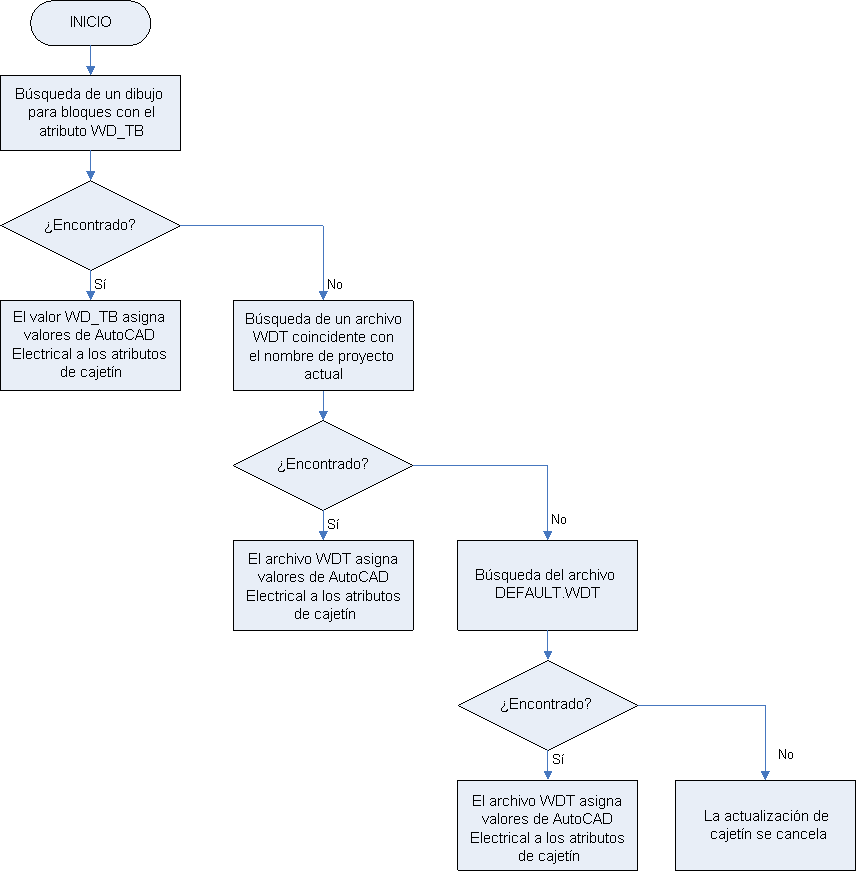

Durante la actualización del cajetín, AutoCAD Electrical toolset sigue esta secuencia para determinar el método que se debe utilizar.

Valores de AutoCAD Electrical Toolset

Utilice Configuración de cajetín para asignar los siguientes valores específicos del dibujo y del proyecto a los atributos del cajetín.

Código de asignación	Descripción
LINEx	Línea de descripción del proyecto, donde "X" es el número de la línea de descripción del proyecto
SHEET	Valor de número de plano (valor %S) asignado en el cuadro de diálogo Propiedades del dibujo
SHEETMAX	Número de dibujos en el proyecto activo
DWGNAM	Valor del nombre del dibujo (valor %D) asignado en el cuadro de diálogo Propiedades del dibujo
DD1 (o DWGDESC), DD2, DD3	Descripciones del dibujo asignadas en el cuadro de diálogo Propiedades del dibujo
DWGSEC	Código de sección asignado en el cuadro de diálogo Propiedades del dibujo
DWGSUB	Código de subsección asignado en el cuadro de diálogo Propiedades del dibujo
NOMBREARCHIVO	Nombre de archivo del dibujo sin ruta ni extensión
NOMBREARCHCOMPLETO	Nombre de archivo del dibujo con la ruta y la extensión
FILENAMEEXT	Nombre de archivo del dibujo solo con la extensión .dwg
IEC_PRO	Valor de proyecto del dibujo asignado en el cuadro de diálogo Propiedades del dibujo
IEC_INS	Valor de instalación del dibujo asignado en el cuadro de diálogo Propiedades del dibujo
IEC_LOC	Vlor de posición del dibujo asignado en el cuadro de diálogo Propiedades del dibujo
PLOTTIME	Hora actual (formato de 24 horas)
PLOTTIME12	Hora actual (formato de 12 horas am/pm)
PLOTDATE	Fecha actual (formato MM:DD:AAAA)
PLOTDATEMMDDYY	Fecha actual (formato MM:DD:AA)
PLOTDATEYYMMDD	Fecha actual (formato AA:MM:DD)
PLOTDATEYYYYMMDD	Fecha actual (formato AAAA:MM:DD)

También puede asignar valores definidos por el usuario, como:

• Texto fijo
• Variables de entorno
• Variables de sistema
• Valores de AutoLISP

Asignar valores de AutoLISP a los atributos del cajetín

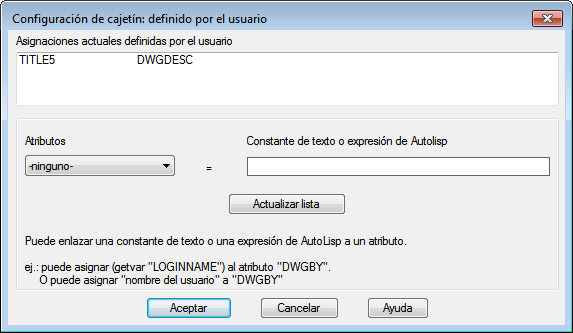

Puede asignar a los atributos del cajetín valores de variables de sistema o valores extraídos por programas de AutoLISP.

• Asigne una variable a una de las líneas de descripción del proyecto que, a continuación, se asignará a un atributo del cajetín.
• Asigne una variable directamente a un atributo del cajetín.

Nota: Si la expresión es una función de AutoLISP completa, debe devolver un valor de cadena (no un valor de número entero, real, lista o cero). El programa debe estar codificado en los datos de descripción del proyecto como "(load 'filename.lsp')." Debe autoiniciarse al cargarse.

Configuración de descripciones múltiples

AutoCAD Electrical toolset admite tres líneas de descripción por dibujo. Si se necesitan más líneas de descripción, cada línea de descripción se puede dividir en varias partes con el carácter “|”. Cada parte se asigna a un atributo diferente del cajetín.

Por ejemplo, para asignar la primera línea de descripción a tres atributos, utilice este formato:

nombreatr1|nombreatr2|nombreatr3=DD1

A continuación, en el valor Descripción 1 del cuadro de diálogo Propiedades del dibujo: ficha Parámetros de dibujo, delimite el valor con caracteres "|" en los puntos de corte. Por ejemplo, “Armario principal|120VCA|E/S de PLC”. El comando Actualizar cajetín divide esta cadena de texto entre los tres atributos del cajetín.

Nota: El comando Configuración de cajetín no es compatible con este método. Utilice un editor de texto, como el Bloc de notas, para editar el archivo WDT de forma manual. Utilice el comando DDEDIC para editar manualmente la definición del atributo WD_TB.

Trazado

Si la configuración del cajetín asigna cualquiera de los valores de TRAZAR* de AutoCAD Electrical toolset a los atributos, estos atributos se actualizarán al utilizar la utilidad de impresión de AutoCAD Electrical toolset. Si el atributo tiene un valor de solicitud, este valor se utilizará como prefijo.

Por ejemplo:

• El cajetín asigna PLOTDATE (formato MM:DD:AAAA) al atributo FECHA.
• El atributo FECHA tiene un valor de solicitud de "Fecha: ".
• Para un trazado creado el 1 de enero de 2014, el atributo se actualiza a "Fecha: 01/01/2014".
