Cuadro de diálogo Editar secuencia de conexión de cables

Define la secuencia de conexión por cables para controlar los informes Desde/hasta del cable.

Buscar

 Comando:  AEEDITWIRESEQUENCE

Permite predefinir la secuencia de conexión de un equipotencial. La red puede estar totalmente contenida en el dibujo activo o atravesar varios dibujos usando símbolos de origen o destino de señal.

Definir la secuencia permite controlar la forma en que AutoCAD Electrical toolset analiza los circuitos. Esto incluye:

• El orden del contenido de la tabla WFRM2ALL del archivo de base de datos del proyecto.
• La manera de volcar la información de conexión desde/hasta en diversos informes.
• La anotación de las representaciones de implantación de componentes física (con la herramienta Anotación de cables de implantación del armario).

Nota: También puede acceder a esta opción haciendo clic con el botón derecho en cualquier segmento de un equipotencial y seleccionando Secuencia de cables Editar secuencia de cables.

Proporciona estas funciones para definir el orden de la secuencia:

• Ordenar los componentes por posición física.
• Subir o bajar los componentes en la lista.
• Modo designar, solo en el dibujo activo, que permite designar los puntos de conexión de cables para definir la secuencia de conexión.

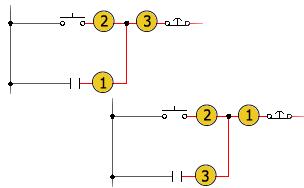

Una vez especificada la secuenciación, puede utilizar la herramienta Mostrar secuencia de cables para ver la secuencia o puede utilizar la herramienta de informes de cables Desde/hasta para ver cómo se informa la secuenciación.

Nota: El cuadro de diálogo varía en función de si se ha optado por modificar la secuencia de un equipotencial conectado a una borna. Si la borna es parte del equipotencial seleccionado, existe la opción de definir secuencias secundarias de conexión de cables directas a borna.

Secuencias de conexión de cables	Permite mostrar los cables y las bornas encontrados en el circuito. "*": indica que el cable se encuentra en otro dibujo. "t": indica que la entrada es una borna y un candidato para la definición de la secuencia secundaria directa a borna. Nota: Los componentes conectados al extremo de la borna (en el extremo opuesto al equipotencial seleccionado) no se muestran en la lista, incluso si se trata de una borna que no cambia el número de cable en ella.
Modo de designación	Permite definir la secuencia por designaciones reales en cada punto de conexión de cables o muy cerca de ellos. Seleccione un punto cerca de cada conexión de cables en el orden en que desea que la secuencia de cables pase de un componente a otro. Nota: La opción Modo de designación no está disponible cuando se trabaja con un equipotencial que se extiende por varios archivos de dibujo.
Ordenar Posición	Permite ordenar automáticamente la visualización de la conexión de cables mediante los valores de posición e instalación. Si esta operación se ha realizado previamente, el orden se invertirá.
Subir	Permite desplazar la conexión de cable seleccionada una posición hacia arriba en la lista de ordenación de cables.
Bajar	Permite desplazar la conexión de cable seleccionada una posición hacia abajo en la lista de ordenación de cables.
Secuencias secundarias directas a borna	Permite enumerar las secuencias adicionales en las que se va a informar de que una conexión de componentes (o conexión de borna) está directamente conectada a una borna seleccionada.
Añadir	Permite desplazar los componentes seleccionados a la lista Secuencias secundarias directas a borna junto con una copia de la borna seleccionada. Para que este botón esté disponible, seleccione los componentes y la borna que se van a secuenciar conjuntamente. Si selecciona varios componentes para que formen una cadena hasta la borna (manteniendo pulsada la tecla CTRL), el primer componente seleccionado aparece unido a la borna.
Restablecer	(Solo está disponible si alguna entrada de la secuencia está resaltada) Permite eliminar la secuencia seleccionada de la lista Secuencias secundarias directas a borna. El componente vuelve a ponerse en la lista Secuencias de conexión de cables.
Conexión	Permite indicar si el componente está indefinido (-), indicado en la parte interior de la borna (I) o indicado en la parte exterior de la borna (E). Si está seleccionado, aparece la letra I o E en la columna DP1 o DP2 (Descripción del punto) del informe de cables Desde/hasta.
Actualizar	Permite actualizar la base de datos de conectividad de cables (la tabla WFRM2ALL) con la información de la conexión de cables de cualquier archivo obsoleto. Nota: Si todos los dibujos están actualizados, este botón está desactivado. De lo contrario, el botón está activado y el número de dibujos obsoletos aparece junto al botón.
Eliminar todos	Permite eliminar la información de modificación sobre la secuencia de conexión de cables de un equipotencial. Se compone de asignaciones de datos extendidos en atributos de conexión de cables de componentes y de asignaciones de datos extendidos opcionales en los símbolos. Nota: Si la red incluye uno o varios símbolos de conexión de cable en T, la secuencia definida por su colocación y orientación no se ve afectada. El resultado es que los valores pueden permanecer en la columna Actual.
Aceptar-Nuevo	Permite aplicar la información de la secuencia de conexión de cables con el formato de datos extendidos a las bornas y los puntos de conexión de cables del equipotencial seleccionado. Estos datos de secuencia se mantienen dentro del archivo de dibujo. Más adelante se extraen en el archivo de base de datos del proyecto para controlar el formato de las conexiones de cables incluidas en la tabla WFRM2ALL.
