Procedimiento para controlar la secuenciación de la conexión del informe de cables Desde/hasta

Un equipotencial formado por tres o más componentes interconectados introduce posibles elementos desconocidos en un informe de conexión desde/hasta. ¿A se conecta a B y luego el puente a C, o C se conecta a A y, a continuación, el puente a B?

AutoCAD Electrical toolset proporciona varios métodos para definir la secuencia de conexión de cables. El usuario controla la forma en que AutoCAD Electrical toolset analiza los circuitos y cómo la información de conexión de origen y destino se vuelca en distintos informes o se anota en las representaciones de implantación de componentes física (con la herramienta Anotación de cables de implantación del armario). Es posible ejecutar uno o varios métodos de secuencia simultáneamente, incluso en el mismo equipotencial, ya que existe una jerarquía relativa a la prioridad de unos métodos con respecto a otros.

AutoCAD Electrical toolset efectúa los siguientes pasos para determinar la secuencia de conexión de los cables:

  1. Busca una secuencia de cables definida mediante el comando Editar secuencia de cables, incluidas todas las conexiones directas a borna.
  2. Busca uniones en T de ángulo en el equipotencial.
  3. Comprueba si alguno de los componentes tienen la misma ubicación.

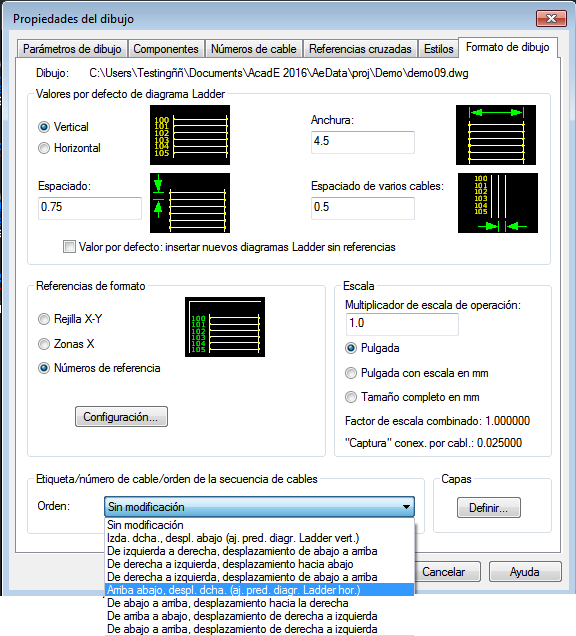

  4. Utiliza el orden de las propiedades del dibujo para determinar las conexiones de cualquier elemento que no se hayan tenido en cuenta en las comprobaciones anteriores.

Método de secuenciación de conexión de cables de esquema

Este método implica alterar la secuencia de conexión de todos los equipotenciales que contengan tres o más componentes interconectados. AutoCAD Electrical toolset coloca un valor de secuencia de conexión en incremento en cada punto de conexión de cables. Se guarda como un valor de datos extendidos de tres dígitos y comienza como “001” en el atributo de conexión de cables. Cuando cualquiera de los informes Desde/hasta de AutoCAD Electrical toolset procese equipotenciales que contengan estos datos de secuenciación incrementales, las conexiones de cables Desde/hasta se ordenan según corresponda.

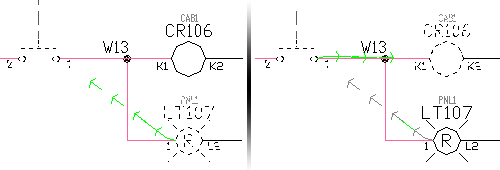

Método de secuencias de conexión de cables directas a borna

Este método permite definir varios componentes conectados directamente a una borna. Por ejemplo, un extremo de la borna del esquema está conectado a tres dispositivos. Se puede definir una secuencia de conexión de cables específica (con el método de secuencia Conexión de cables de esquema descrito anteriormente) para imponer la generación de informes de conexión. Esta opción se limita a los informes sobre la borna como un punto de conexión común entre solo dos de los tres dispositivos. Por defecto, se indica que el tercer dispositivo se ha puenteado con uno de los otros dos dispositivos. Se pueden definir más secuencias secundarias de tipo directo a borna para que el tercer dispositivo se pueda secuenciar directamente a la borna. También se pueden secuenciar directamente dos bornas. El resultado es que el informe de conexión Desde/hasta muestra los tres dispositivos unidos directamente a la borna.

Nota: El limite de las secuencias directas a borna que puede definirse en un único equipotencial es 50.

Método de conexión de cables en T de ángulo

El uso de conexiones de cables en T de ángulo puede ejercer una influencia en los informes de secuencia de conexión de cables. La orientación del símbolo en T define la secuencia. Cada símbolo lleva un atributo WDWSEQ con un valor de tres dígitos que indica el orden de secuenciación de cables preferido. La sección de giro de 90 grados o recta (en función del estilo del símbolo en T de ángulo) indica el inicio de la secuencia. El giro de 45 grados es la conexión secundaria. AutoCAD Electrical toolset genera un informe de cada conexión de cables, tal y como se muestra.

Este método que afecta a la generación de informes de secuencia de conexión desde/hasta puede producir resultados inesperados cuando la orientación de varios símbolos de conexión en T de ángulo genera:

Defina el modo automático de inserción de cables en T de ángulo (en lugar de los puntos de inserción en T) en el cuadro de diálogo Propiedades Estilos.

Nota: Para impedir que se muestren puentes en los informes de cables Desde/hasta, coloque los puentes en una capa cuyo nombre contenga la subcadena "PUENTE".
