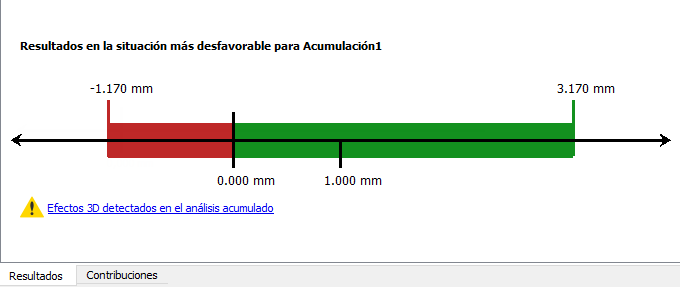

Cuando el análisis de tolerancia detecta que la geometría incluida en el estudio está condicionada por más de una sola dirección lineal, se muestra la advertencia de Efectos 3D detectados en el análisis acumulado. La notificación significa que es posible que los resultados subestimen la variación que se produce durante la producción. Si aparece este mensaje, se debe pensar en las relaciones geométricas entre las piezas para determinar si es necesario realizar análisis adicionales.
Para comprender las diferencias entre los análisis de tolerancia 1D, 2D y 3D, consulte la sección que los compara en Acerca del Análisis de tolerancia.
La siguiente imagen es un ejemplo de un problema de 1D. No se muestra ningún mensaje de advertencia porque la acumulación de tolerancia de las piezas se produce en una única dirección lineal.

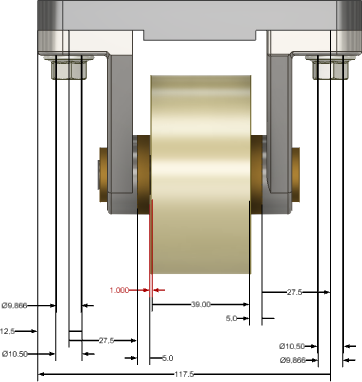

En la siguiente imagen, el análisis parece ser similar al ejemplo anterior, pero hay condiciones que pueden afectar a la tolerancia 1D de traslación, por lo que se muestra una advertencia.
En concreto, el análisis de tolerancia del ensamblaje de la rueda pivotante tiene en cuenta todas las caras verticales, pero no las posibles variaciones en las caras de montaje superiores horizontales. La advertencia le indica que debe considerar la influencia de las demás piezas.

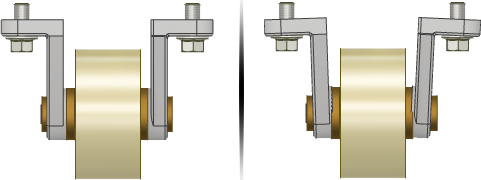

En la siguiente imagen se muestra un ejemplo exagerado de lo que ocurre cuando las caras de montaje horizontales rotan a través de sus zonas de tolerancia. Los lados verticales de los refuerzos han dejado de ser paralelos a la rueda, lo cual provoca la compresión.
La advertencia normalmente llama la atención sobre situaciones en las que la variación de rotación de una superficie tiene mucho más impacto que la variación de traslación a través de los límites de tolerancia permitidos. Dado que los efectos de rotación no se incluyen en los cálculos, el aviso le alerta de la posibilidad de que existan efectos de rotación. Esta advertencia permite evaluar la gravedad del requisito y determinar si es necesario utilizar una herramienta de análisis de tolerancia 3D, o calcular manualmente el impacto de los contribuidores no 1D y sustraer el error de los límites de acumulación aceptables.
- Si las superficies que definen la distancia de acumulación no se solapan.
- Si algunas de las restricciones de ensamblaje entre las piezas se encuentran considerablemente fuera del área de cobertura de las superficies seleccionadas para la distancia de acumulación.
- Si el tamaño de las superficies que restringen las piezas entre sí es mucho más pequeño que la superficie involucrada en la definición de la distancia de acumulación.
- Si una pieza se asocia con un patrón de dos o más fiadores y la dirección de medición se encuentra en el plano de las caras coincidentes con una superficie situada fuera del patrón.
El análisis de tolerancia puede detectar estas y más condiciones y emite una advertencia de que el análisis podría no ser 1D.
En algunos casos, la advertencia aparece en acumulaciones que pueden modelarse con un método 1D. La situación más habitual es que las piezas estén restringidas en el ensamblaje por varias superficies que interactúan de forma similar. Sin embargo, al definir el contorno para la acumulación solo se incluye una de las restricciones en la definición del contorno.
Por ejemplo, cada uno de los extremos de un eje montado en un rodamiento o un casquillo. Otro ejemplo es una placa de circuitos montada en varios separadores con múltiples fiadores.
La advertencia aparece debido a que la definición de acumulación 1D implica la creación de un solo contorno de cota entre las piezas, y las restricciones que normalmente ayudarían a estabilizar la pieza en el ensamblaje no están incluidas en la definición de la acumulación.
