Para obtener una vista preliminar de una ruta de herramienta

Puede obtener una vista preliminar y simular rutas de herramienta en Autodesk HSM mientras se calculan. Si tiene una ruta de herramienta que tarda cierto tiempo en calcularse, tiene la opción de continuar trabajando haciendo clic en el botón Ocultar del Administrador de tareas (si está visible).

Si se selecciona una operación de cálculo, la vista preliminar muestra la ruta de herramienta generada hasta ese punto. Esto puede resultar muy útil para detectar parámetros incorrectos en las fases iniciales del proceso (como un contorno de mecanizado incorrecto) sin necesidad de tener que esperar a que el cálculo se complete.

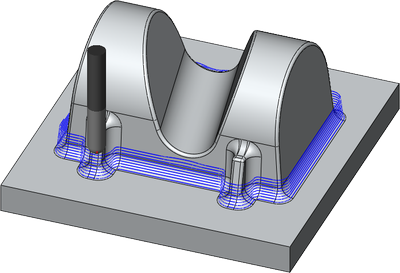

Vista preliminar de una ruta de herramienta de Festonear que se ha generado parcialmente

Del mismo modo, puede simular el cálculo de una ruta de herramienta en la cinta de opciones. Para ello, haga clic en ficha CAM panel Ruta de herramienta Simular . Autodesk HSM emite una advertencia si la ruta de herramienta no es válida, pero si hace clic en Sí para continuar, se puede simular de todos modos.

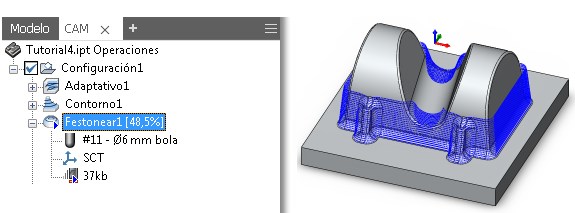

Simulación de una ruta de herramienta de Festonear que se ha generado parcialmente

Nota: Únicamente se simulan las pasadas de corte, ya que las pasadas de vinculación no están disponibles hasta el fin del cálculo. La ordenación de las pasadas no vinculadas también puede desviarse de la ordenación una vez que la ruta de herramienta se ha vinculado totalmente.
