Cómo seleccionar el posprocesador adecuado para su máquina.
Selección del posprocesador adecuado
- Seleccione las operaciones que desee en el árbol de operaciones CAM. Puede ser una sola, varias o todas las rutas de herramienta.
- Desde la barra de la cinta de opciones, haga clic en panel Ruta de herramienta
Procesamiento posterior
- o
- Puede seleccionar las operaciones; haga clic con el botón derecho del ratón y seleccione Posprocesar en el menú emergente.
Procesamiento de la ruta de herramienta.
Cuadro de diálogo Ejecutar procesamiento posterior. En este cuadro puede seleccionar el archivo Configuración del posprocesamiento que mejor se adapte a su máquina. Todos los archivos de Configuración del posprocesamiento utilizan la extensión .cps y muestran una descripción de máquinas y controles.
¿Cómo puedo saber qué archivo de Configuración del posprocesamiento (.cps) debo utilizar? Los posprocesadores pueden tomar el nombre del control CNC o el nombre y el modelo de la herramienta de mecanizado. Es bueno saber ambos cuando se busca un posprocesador. Si tiene una máquina de fresado vertical klinx-o-matic con control Siemens de 3 ejes. Primero, debería buscar por nombre de máquina y filtrar la búsqueda por tipo de control. Al final, es el control NC el que determina el formato del G-Code que necesita.
- Primero debe examinar los posprocesadores incluidos en Fusion 360. Es posible que el que necesita ya esté disponible en el software.
- La siguiente posibilidad es preguntar a la empresa donde adquirió la máquina. Consulte si disponen de un posprocesador de Autodesk Inventor HSM o Fusion 360 para su modelo de máquina. Trabajamos estrechamente con muchos fabricantes de herramientas de mecanizado para desarrollar posprocesadores específicos para sus máquinas, por lo que es posible que ya lo tengan.
- Visite el sitio web de posprocesadores de HSM y busque el control CNC o el modelo de la máquina.
¿Dónde puedo obtener un posprocesador?
Buscar los posprocesadores disponibles en Inventor HSM.
- establezca el filtro Todo para limitar el tipo de máquina (fresado, torneado, fresado/torneado, corte, etc.)
- establezca el filtro Todos los proveedores para seleccionar el fabricante de la máquina
- Si no ve ningún archivo .cps
- establezca el filtro Todos los proveedores para seleccionar el fabricante del control
En Configuración del posprocesamiento.
Los posprocesadores que coinciden con lo que se ha seleccionado se muestran en el área de selección de posprocesador. Si no se muestran posprocesadores, ajuste las opciones de filtro de búsqueda. Si sigue sin encontrar un posprocesador que parezca correcto para la máquina, regrese a la Carpeta de configuración - Configuración (se muestra abajo) y seleccione "Abrir biblioteca de posprocesadores de Autodesk HSM". Esto lo llevará a sitio web de posprocesadores de HSM, donde puede buscar más posprocesadores disponibles.
Puede encontrar más de una posibilidad. Debería probarlos todos y examinar su salida.
¿Cómo puedo saber qué posprocesador funcionará con mi máquina?
Es necesario probarla. De forma segura y sencilla. Es necesario crear un programa de ejemplo que demuestre las funciones clave. Esto significa que la primera pieza que intente pasar en su máquina NO debe ser la pieza que necesita realizar. Es probable que no pruebe todas las funciones para el control CNC.

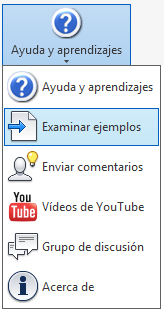

Buenas noticias: ya hemos creado un conjunto de rutas de herramienta de ejemplo para que pruebe el posprocesador. Abra Inventor HSM Ayuda/Módulos de aprendizaje y vaya a Examinar ejemplos. Allí encontrará archivos de prueba para fresado y torneado. Seleccione el archivo de ejemplo correspondiente, según el tipo de mecanizado y las unidades con las que esté trabajando. Seleccione el posprocesador que piensa que mejor coincide con su combinación de máquina/control y cree el código CNC. Si se producen errores en la máquina, puede posprocesar de operación en operación para simplificar el proceso de depuración.
|
Archivos de prueba para comprobación de posprocesadores . |
Prueba del programa de posprocesado.
Cargue el código NC de comprobación en la máquina. Establezca los desfases en una posición segura y realice una pasada en seco por la máquina (pasada en seco = ejecutar el programa sin herramientas de corte).
- Puede probar otro posprocesador y ejecutar el nuevo código NC
- Puede intentar descubrir cuál es el problema con el programa
Si la máquina se detiene y muestra algún error. Hay 2 opciones.
Si encuentra un problema con el código, debe comprobar los conmutadores (se muestran a continuación) para añadir o desactivar funciones. Si un posprocesador no parece adecuado para su máquina, tal vez haya activado o desactivado algo que afecta a la salida, simplemente. No todo posprocesador tiene estas mismas opciones.
- Escribir la descripción completa del error y cualquier número de error
- Anotar el número de línea en que se detuvo o apareció el error
- Consultar el manual de la máquina para encontrar la explicación del error
- Comparar el error con la línea de código en que se detuvo el programa
Si aún tiene errores, debe...
Llegados a este punto, debe indagar un poco para saber lo que la máquina o el control esperan. Consultar el manual de programación de las máquinas para ver la función del código CN que provocó el error. También puede ponerse en contacto con la empresa de la máquina, enviarles el programa e incluir la información que se muestra arriba.
Una vez que encuentre el formato correcto para esa línea de código, modifique el programa NC y vuelva a ejecutarlo. Repita el proceso anterior hasta recorrer todo el programa. Una vez finalizado este proceso, tendrá un programa que funciona en su máquina.
Es imposible modificar un posprocesador sin un programa de ejemplo QUE SE HAYA EJECUTADO EN SU MÁQUINA.
