De acuerdo, ha diseñado el primer modelo y finalizado sus primeras rutas de herramienta. Ahora se preguntará cómo hacer que la máquina CNC corte la pieza. Por ese motivo necesita un posprocesador.
¿Qué es un posprocesador? Un posprocesador es un traductor que convierte la imagen de la ruta de herramienta que se ve en pantalla, al lenguaje que la máquina CNC comprende. En la mayoría de los casos, este lenguaje es G-Code, aunque algunos controles puedan utilizar un formato más cotidiano. Vamos a llamarlo "G-Code".
¿Qué es G-Code? Si no sabe qué es G-Code y necesita obtener más información, consulte la documentación del Manual de CNC Autodesk. Consulte el capítulo sobre "Lenguaje de programación de CNC".
|
Acceso: |
Cinta de opciones:
ficha CAM
panel Ruta de herramienta
Ejecutar procesamiento posterior
|

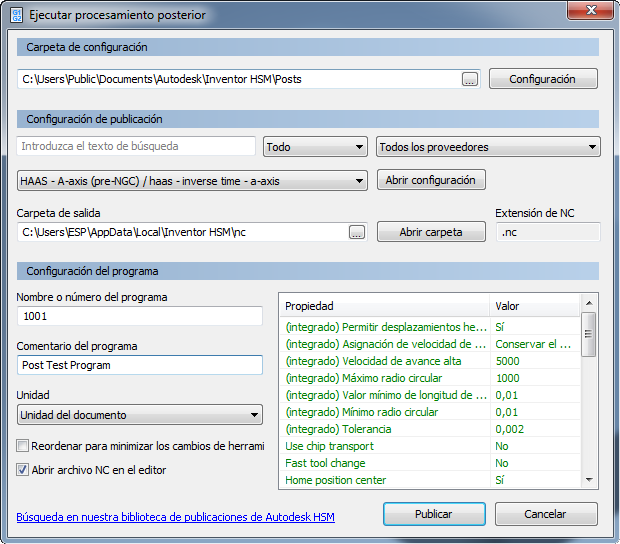

Presentación general del cuadro de diálogo Posprocesamiento.
- Utilizar biblioteca de posprocesadores personales: ubicación de la carpeta de sus posprocesadores personalizados.
- Utilizar biblioteca de posprocesadores instalados: ubicación de la carpeta de posprocesadores estándar
- Abrir biblioteca de posprocesadores de Autodesk HSM: busque en la biblioteca de posprocesadores en línea
- Abrir carpeta: abra la ubicación de carpeta actual
- Actualizar: actualice la lista de posprocesadores en la carpeta
- Restablecer carpeta de salida: restaure la ubicación de la carpeta de posprocesadores predeterminada
- Añadir pilastra en cascada
Configuración
Configuración del posprocesamiento: aquí es donde se puede seleccionar el posprocesador activo.
- Escriba una palabra clave que represente la máquina o el control. "Centroide", "Mazak", "Anilam", etc.)
- establezca el filtro Todo para limitar el tipo de mecanizado (fresado, torneado, fresado/torneado, corte, etc.).
- establezca el filtro Todos los proveedores en Fabricante de la máquina o Tipo de control.
Filtrado de los posprocesadores disponibles.
Los posprocesadores que coinciden con lo que se ha seleccionado se muestran en el área de selección de posprocesador. Si no se muestran posprocesadores, ajuste las opciones de filtro de búsqueda. Si sigue sin encontrar un posprocesador que parezca correcto para la máquina, regrese a la Configuración (se muestra arriba) y seleccione "Abrir biblioteca de posprocesadores de Autodesk HSM". La biblioteca en línea tiene una selección más amplia de posprocesadores para elegir.
Carpeta de salida: donde quiere que se guarde el nuevo programa NC.
Extensión de NC: en la mayoría de los casos la extensión del archivo NC será .NC. Algunas máquinas pueden requerir extensiones de archivo específicas.
Parámetros del programa: son elementos que se pueden insertar en el programa NC o que modificarán el formato de salida del programa NC.
- Nombre o número del programa: un número de ID al principio del programa NC utilizado para seleccionarlo o activarlo.
- Comentario del programa: texto para definir el propósito de este programa. Puede tratarse de un número de pieza, una descripción o el nombre de un cliente
- Unidad: mantenga las unidades igual que el documento: forzar salida en pulgadas, forzar salida métrica
- Reordenar para minimizar los cambios de herramienta: cuando esta opción está activada, se agrupan las operaciones que utilizan la misma herramienta
- Abrir Editor de NC: abre el editor de NC predeterminado para poder ver el programa NC

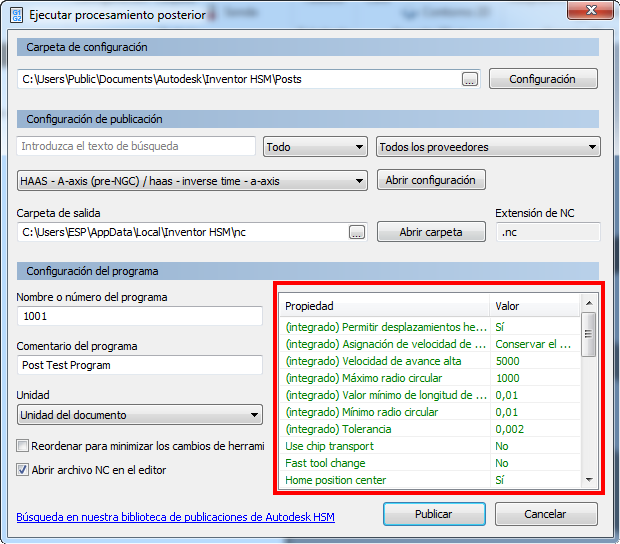

La mayoría de las máquinas/controles tienen varias maneras de realizar esta operación. Los programas NC también pueden variar en función de las opciones de máquina disponibles. El posprocesador suele tener "conmutadores" para activar o desactivar funciones. En la sección resaltada a continuación, existe una serie de conmutadores que pueden alterar la salida del programa NC. Si un posprocesador no parece adecuado para su máquina, tal vez haya activado o desactivado algo que afecta a la salida, simplemente. No todo posprocesador tiene los mismos conmutadores.
- Permitir helicoidal: Inventor HSM siempre usará helicoidal. Sin embargo, esta opción puede reducir el tamaño del programa.
- En caso de estar establecido en Sí, se obtienen arcos helicoidales G2/G3 IJK. Si se establece en No, se generan muchos movimientos 3D lineales.
- Velocidad de avance alta: es lo más rápido que la máquina se puede mover a una velocidad de avance programada (G1 F###).
- Radio circular máximo: algunos controles tienen un límite de tamaño máximo para los arcos,
- Formato de arco: utilice IJ centros G2 XYIJ, o radio G2 XYR.
- Utilizar 4º eje: desactive la salida rotatoria/de indexación del 4º eje para un programa de 3 ejes.
Ejemplos de lo que estos conmutadores pueden controlar.
Si tiene un posprocesador y solo desea generar código NC, consulte el capítulo sobre Procesamiento posterior de código NC.
