Para completar la definición del flujo de trabajo, agregue las capas a un grupo y automatice un comando de AutoCAD. A continuación, guarde y pruebe el flujo de trabajo.
En este ejercicio se utiliza el flujo de trabajo que ha modificado en el Ejercicio 1: Automatización de agrupación de capas.
Para completar la definición del flujo de trabajo
- Si el flujo de trabajo que ha iniciado en el Ejercicio 1: Automatización de agrupación de capas no está abierto, ábralo.
- Arrastre la actividad Ejecutar comando de AutoCAD desde el grupo de actividades y sitúela justo después de la actividad LoopAddLayers en el flujo de trabajo.
Utilice una opción de línea de comando para guardar el mapa actual como un archivo DWG independiente. Puede ejecutar cualquier comando que se pueda introducir en la línea de comando.
Puesto que esta actividad se aplica a todo el mapa, no tiene que realizarse en bucle. Por lo tanto, se coloca fuera de la actividad LoopAddLayers.
- Haga doble clic en la actividad Ejecutar comando de AutoCAD y defina sus parámetros como se indica a continuación:
- Para Comando, escriba mapexportcurrentmaptodwg.
- En Mostrar parámetros opcionales, cambie Nombre para mostrar a Guardar mapa como archivo DWG.

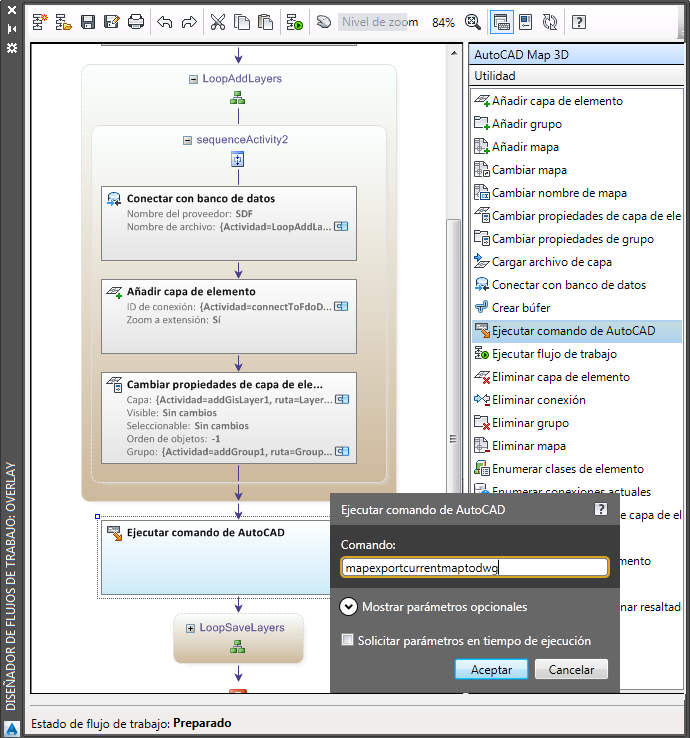

Añada la actividad Ejecutar comando de AutoCAD justo antes de la actividad LoopSaveLayers. Escriba el nombre del comando.
Al ejecutar el flujo de trabajo, se solicita un nombre de archivo y una ubicación para el archivo DWG. Si quiere, puede especificar esos parámetros como parte del flujo de trabajo.
- Expanda la actividad LoopSaveLayers.
Esta actividad guarda cada capa del mapa actual como un archivo .layer en la carpeta especificada.
- Haga doble clic en la actividad Guardar archivo de capa y especifique una carpeta para los archivos .layer. Haga clic en Aceptar.

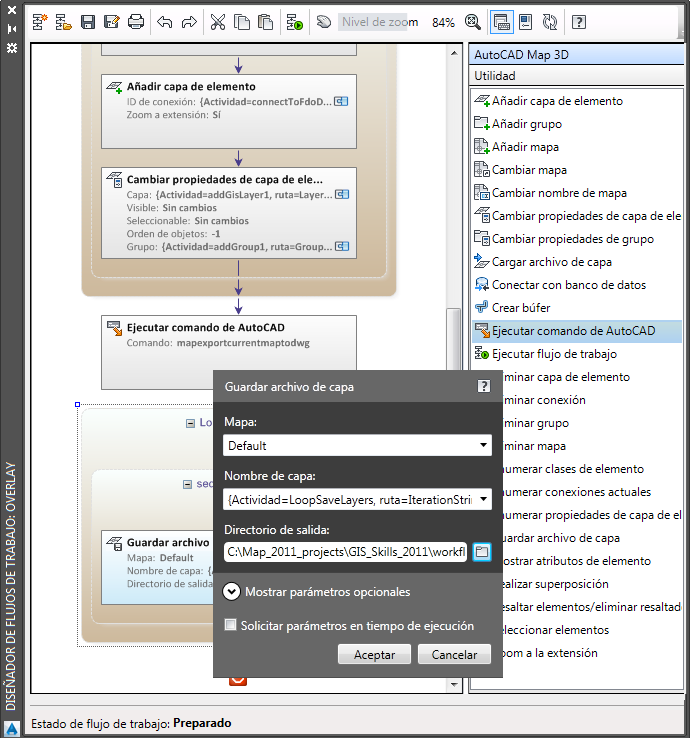

Cambie el directorio de salida para la actividad Guardar archivo de capa.
- Guarde el flujo de trabajo.
- Mantenga el Diseñador de flujos de trabajo abierto.
Para continuar con el aprendizaje, vaya al Ejercicio 3: Ejecución del flujo de trabajo.
