Ejercicio 3: Adición de una capa sobre la superficie

Puede añadir un elemento de vector a un mapa que contenga una superficie 3D. Cuando visualice el mapa en 3D, AutoCAD Map 3D toolset cubrirá automáticamente el vector en la superficie 3D.

Nota:

En este ejercicio se utiliza el mapa AnalyzeMap1.dwg creado y modificado en los ejercicios anteriores.

Para añadir carreteras al mapa

1. Haga clic en la ficha Iniciogrupo DatosConectar.
2. En la ventana Conexión de datos, en Conexiones de datos por proveedor, seleccione Añadir conexión SHP.
3. Haga clic en junto al campo Archivo de origen y desplácese a la carpeta donde ha copiado los archivos de muestra.
4. En el cuadro de diálogo Abrir, seleccione ROADS.SHP y haga clic en Abrir.
5. En la ventana Conexión de datos, haga clic en Conectar.
6. En la ventana Conexión de datos, haga clic en Añadir al mapa.
7. Cierre la ventana Conexión de datos.

Para aplicar estilo a las carreteras del mapa

1. En el Administrador de visualización, seleccione la capa de carreteras y haga clic en Estilo.
2. En el Editor de estilos, haga clic en la entrada Estilo.
3. En el cuadro de diálogo Estilo de línea, cambie Color a gris oscuro.
4. En Seleccionar símbolo, seleccione un patrón discontinuo para las líneas.

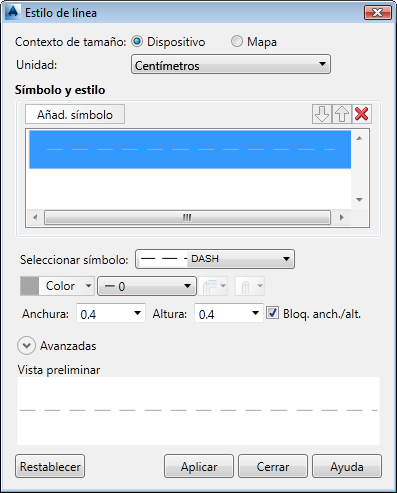

   Seleccione un patrón discontinuo gris oscuro para las carreteras.

5. Haga clic en Aplicar y, a continuación, en Cerrar.
6. Cierre el Editor de estilos.

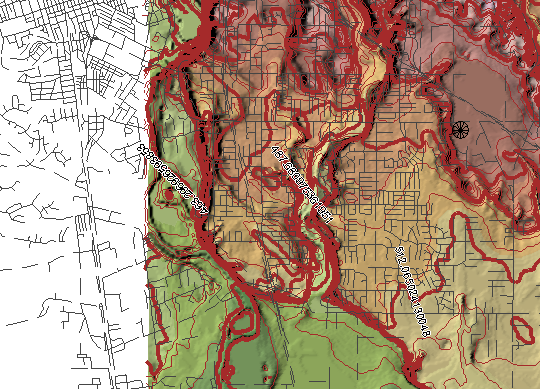

Ahora el mapa contiene las capas de superficie y carretera con los estilos aplicados.

Para continuar con el aprendizaje, vaya al Ejercicio 4: Cobertura de la superficie con una capa de parcelas.
