Ejercicio 2: Asociación de un archivo de dibujo

El Administrador de visualización permite enlazar un archivo de dibujo de AutoCAD.

Nota: En este ejercicio se utiliza el mapa build_map1.dwg creado en el ejercicio anterior.

Vídeo de aprendizaje

Si está conectado a Internet, reproduzca el vídeo para ver cómo enlazar un dibujo de AutoCAD al mapa. También puede hacer clic en "Quiero intentarlo" para intentarlo usted mismo. Los pasos para este procedimiento se muestran debajo del vídeo.

Para asociar un archivo de dibujo de AutoCAD

1. Si no lo ha hecho ya, copie los archivos de muestra a su carpeta local.

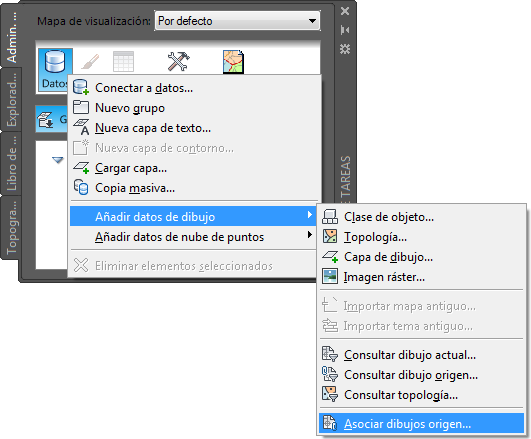

2. En el archivo build_map1.dwg, en el Administrador de visualización, haga clic en Datos > Añadir datos de dibujo > Asociar dibujos origen.

3. En el cuadro de diálogo Definir/Modificar conjunto de dibujos, haga clic en Asociar.
4. Desplácese hasta la carpeta en la que ha copiado los archivos de muestra y seleccione Counties.dwg.
5. Haga clic en Añadir y, a continuación, en Aceptar.
6. En el cuadro de diálogo Definir/Modificar conjunto de dibujos, haga clic en Aceptar para asociar el archivo de dibujo al mapa.

   Al asociar un dibujo, éste no aparece en el Administrador de visualización ni en el mapa. Sin embargo, aparece en la ficha Explorador de mapa del Panel de tareas en Dibujo actual.

   Consulte los objetos del dibujo para utilizarlos en su mapa, como se muestra en el siguiente ejercicio.

7. Guarde el trabajo. Haga clic en Guardar comoDibujo.

Para continuar con este aprendizaje, vaya al Ejercicio 3: Consulta de datos del dibujo.
