Un desfase de fijación (o referencia de pieza) es la coordenada de un punto de referencia especificado que después se aplica a una copia de una trayectoria de herramienta. Esto le permite cambiar la trayectoria de la herramienta, sin necesidad de volver a calcularla, por lo que puede mecanizarse en una nueva posición. Un desfase de fijación también permite realizar ajustes de última hora a la posición de una trayectoria de herramienta, pudiéndose utilizar el controlador de la máquina herramienta para cambiar los valores del desfase de fijación en el fichero CN.
PowerMill tiene dos niveles de pestañas de Desfase de fijación que tienen una relación de subordinación:
- Esta pestaña de Desfase de fijación es la pestaña principal y sus configuraciones definen los desfases de fijación heredados de los cuadros de diálogo de Desfase de fijación de los programas CN individuales.
- Hay una pestaña secundaria de Desfase de fijación disponible en cada cuadro de diálogo de Programa CN. El cuadro de diálogo permite especificar los desfases de fijación que se pueden aplicar a las trayectorias de herramienta en el programa CN asociado.

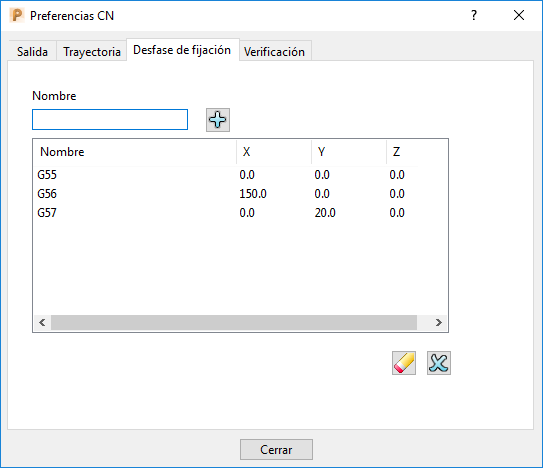

Para mostrar la pestaña principal, en el explorador, haga clic con el botón derecho en Programas CN y seleccione Preferencias > pestaña de Desfase de fijación.
Esta pestaña presenta lo siguiente:
Nombre — Introduzca el nombre del desfase de fijación.
Es necesario que los nombres especificados para los desfases de fijación sean reconocidos por el fichero de opciones que escribe el programa CN. Por ejemplo, un archivo de opción para un controlador de máquina herramienta Fanuc reconoce códigos G (como G55, G56 y G57).
Añadir un desfase de fijación nuevo — Haga clic para añadir el desfase de fijación a la tabla de Desfase de fijación.
Tabla de desfases de fijación — La tabla presenta los desfases de fijación y sus coordenadas. Para introducir o cambiar una coordenada, introduzca las coordenadas en las casillas X, Y o Z.
Puede dejar las casillas X, Y y Z en blanco y especificar las coordenadas en el controlador de la máquina herramienta.
Restablecer el desfase de fijación seleccionado — Haga clic para restablecer las coordenadas del desfase de fijación seleccionado a 0.0.
Borrar el desfase de fijación seleccionado — Haga clic para borrar el desfase de fijación seleccionado de la tabla de Desfase de fijación.
