Un desfase de fijación (o referencia de pieza) es la coordenada de un punto de referencia especificado que después se aplica a una copia de una trayectoria de herramienta. Esto le permite cambiar la trayectoria, sin necesidad de volver a calcularla, para que pueda mecanizarse en una nueva posición. Un desfase de fijación también permite realizar ajustes de última hora a la posición de una trayectoria de herramienta, pudiéndose utilizar el controlador de la máquina herramienta para cambiar los valores del desfase de fijación en el fichero CN.
Si desea mecanizar la misma trayectoria de herramienta más de dos veces, debe utilizar la opción de Mover en la pestaña de Transformar la trayectoria.
PowerMill tiene dos niveles de pestañas de Desfase de fijación que tienen una relación de subordinación:
- El cuadro de diálogo de Desfase de fijación depende de la pestaña principal de Desfase de fijación. Contiene todos los desfases de fijaciones especificados en la pestaña principal de Desfases de fijación.
Cuando se ha creado un programa CN, el cuadro de diálogo de Desfase de fijación asociado al programa CN ya no incorpora los cambios realizados en la pestaña de Desfase de fijación principal. Para heredar los cambios posteriores, seleccione el botón de Restablecer el valor por defecto.
- La pestaña principal de Desfase de fijación no incorpora los cambios realizados en el cuadro de diálogo de Desfase de fijación secundario. Desde el Explorador es posible mostrar la pestaña de Desfase de fijación principal haciendo clic en el botón derecho del ratón sobre Programas CN y seleccionando Preferencias CN > pestaña de Desfase de fijación.

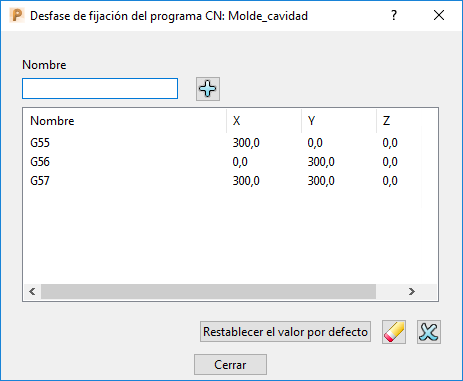

Para abrir este cuadro de diálogo, en el Explorador, haga clic con el botón derecho en un programa CN y seleccione Editar > Desfases de fijación.
Este cuadro de diálogo presenta lo siguiente:
Nombre — Introduzca el nombre del desfase de fijación.
Es necesario que los nombres especificados para los desfases de fijación sean reconocidos por el fichero de opciones que escribe el programa CN. Por ejemplo, un fichero de opciones para un controlador de máquina herramienta Fanuc reconoce códigos G (como G55, G56 y G57).
Añadir un desfase de fijación nuevo — Haga clic para añadir el desfase de fijación a la tabla de Desfase de fijación.
Tabla de desfases de fijación — La tabla presenta los desfases de fijación y sus coordenadas. Para introducir o cambiar una coordenada, introduzca las coordenadas en los cuadros de X, Y o Z.
Puede dejar los cuadros de X, Y y Z en blanco y especificar las coordenadas en el controlador de la máquina herramienta.
Restablecer el valor por defecto — Haga clic para volver a los desfases de fijación creados en la pestaña principal de Desfase de fijación. Se borra cualquier edición o desfase de fijación adicional creado en el cuadro de diálogo secundario de Desfase de fijación.
Restablecer el desfase de fijación seleccionado — Haga clic para restablecer las coordenadas del desfase de fijación seleccionado a 0.0.
Borrar el desfase de fijación seleccionado — Haga clic para borrar el desfase de fijación seleccionado de la tabla de Desfase de fijación.
