Para aplicar un desfase de fijación

Este ejemplo explica cómo crear y aplicar desfases de fijación a las trayectorias de herramienta, utilizando el modelo Channels.dgk de la carpeta Ejemplos.

Crear y añadir trayectorias a un programa CN

1. Antes de poder aplicar los desfases de fijación, es necesario crear las trayectorias relevantes para mecanizar el canal:
   • Desbaste — Trayectoria de desbaste del modelo que utiliza una herramienta tórica con un diámetro de 15, un radio de punta de 1, y una longitud de 75.
   • Desbaste de restos — Trayectoria de desbaste de restos del modelo que utiliza una herramienta esférica con un diámetro de 15 y una longitud de 75.
   • Acabado plano y pendiente — Trayectoria de acabado plano y pendiente que utiliza una herramienta esférica con un diámetro de 10 y una longitud de 50.



2. Cree cuatro trayectorias idénticas:
   1. En el explorador, haga clic en el botón derecho del ratón sobre la trayectoria de desbaste y seleccione Configuraciones para abrir el cuadro de diálogo de Desbaste del modelo.
   2. En el cuadro de diálogo, haga clic en para crear una copia de la trayectoria.
   3. Haga clic en Calcular.
   4. Sin cerrar el cuadro de diálogo, haga clic en .
   5. Haga clic en Calcular.

      Se crea otra copia de la trayectoria. Repita de nuevo, así que se tienen cuatro ejemplos de la trayectoria de Desbaste.

3. Repita el paso 1 para crear cuatro trayectorias de desbaste de restos y cuatro trayectorias de acabado plano y pendiente.
4. Cree un programa CN.
   1. En el explorador, haga clic en el botón derecho del ratón sobre Programas CN y seleccione Crear programa CN.

      Se abre el cuadro de diálogo de Programa CN.

   2. En el cuadro de diálogo de Programa CN, introduzca el nombre: Canal con desfases de fijación.
   3. Haga clic en Aceptar.
5. En el explorador, seleccione todas las trayectorias, haga clic en el botón derecho del ratón y seleccione Añadir a > Programa CN.

Crear y aplicar los desfases de fijación

1. Cree los desfases de fijación:

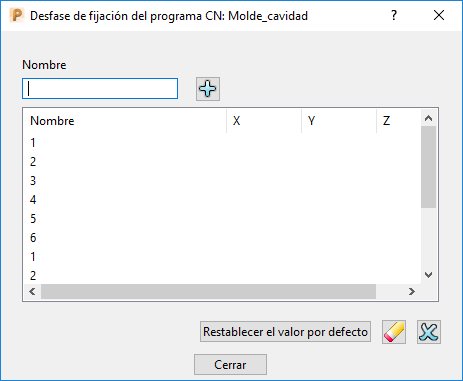

   1. En el cuadro de diálogo de Programa CN, seleccione . Se abre el cuadro de diálogo de Desfase de fijación del programa CN.



   2. En el campo de Nombre, introduzca G55 y haga clic en .
   3. En la tabla de Desfase de fijación, haga clic en el campo de X e introduzca 300, después pulse Introducir.
2. Repita el paso 1 para crear dos desfases de fijación más:
   • G56 con un valor Y de 300.
   • G57 con un valor X de 300 y un valor Y de 300.
3. Haga clic en Cerrar.
4. Aplique los desfases de fijación a las trayectorias en el programa CN.
   1. En el cuadro de diálogo de Programa CN, haga clic en . De este modo, se muestran las trayectorias en la tabla de trayectoria del Programa CN en la ventana redimensionable de la tabla de las Trayectorias.
   2. En la ventana de la tabla de las Trayectorias, seleccione Desbaste_1 y después, en el cuadro de diálogo de Programa CN, seleccione G55 de la lista Desfase de fijación.



      Con esto se aplica el desfase de fijación G55 a la trayectoria Desbaste_1.

5. Seleccione Desbaste_1_1 y aplique el desfase de fijación G56.
6. Seleccione Desbaste_1_1_1 y aplique el desfase de fijación G57.
7. Repita el proceso para aplicar los desfases de fijación al resto de las trayectorias.

   No aplique los desfases de fijación a las trayectorias originales. Aplique G55 a las trayectorias que terminan en _1, G56 a las trayectorias que terminan en _1_1, y G57 a las trayectorias que terminan en _1_1_1.

8. En el cuadro de diálogo de Programa CN, haga clic en Aplicar.

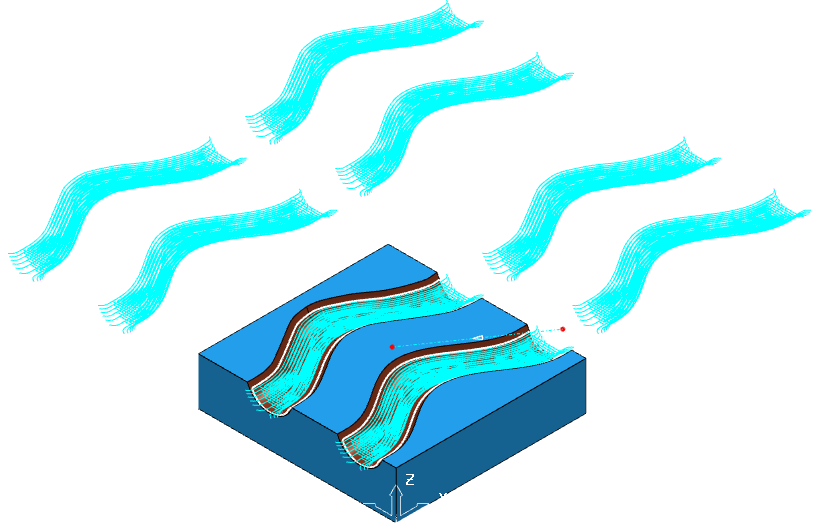

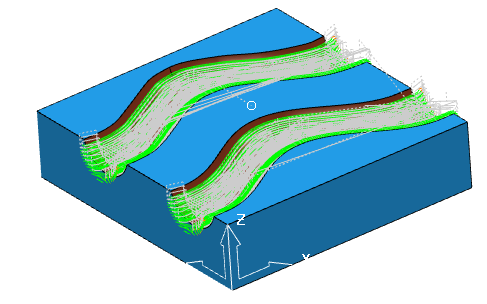

9. Para visualizar las trayectorias en sus posiciones nuevas, dibuje () el programa CN del Canal con desfases de fijación.
