Visualización de trayectorias por la altura Z

Este ejemplo explica cómo visualizar las trayectorias por la altura Z, y cómo utilizar el cuadro de diálogo de Alturas Z. Se utiliza el modelo flats.dgk de la carpeta de Ejemplos.

1. Defina un Bloque alrededor del modelo.
2. Cree una estrategia de Desbaste del modelo y:
   1. Seleccione el Estilo de Desfasar todo.
   2. Introduzca un valor de Paso lateral de 5.0.
   3. Cree una herramienta plana con Diámetro de 5,0.

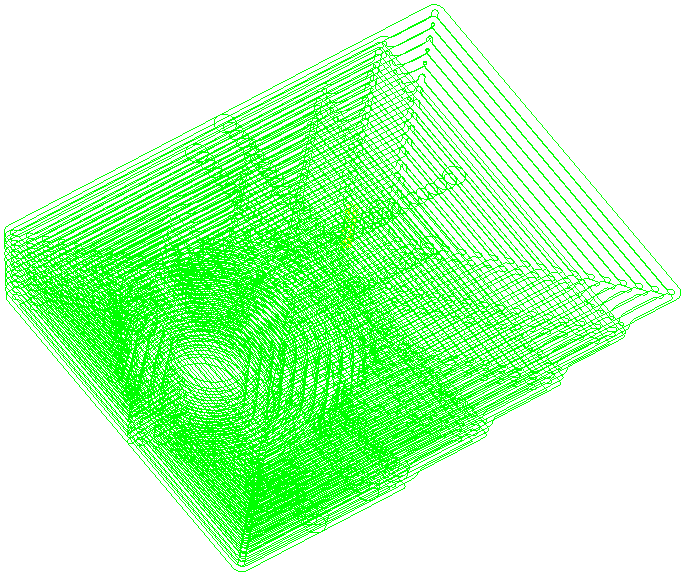

   4. Haga clic en Calcular para crear la trayectoria.

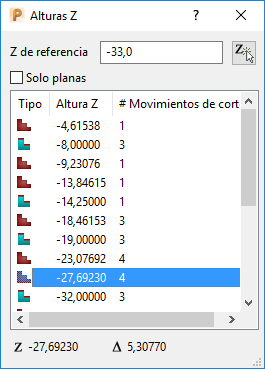

3. Haga clic en la pestaña de Trayectoria > panel de Dibujar > Ver por altura Z para abrir el cuadro de diálogo de Alturas Z. Las alturas Z disponibles en la trayectoria se encuentran en la lista de Alturas Z.

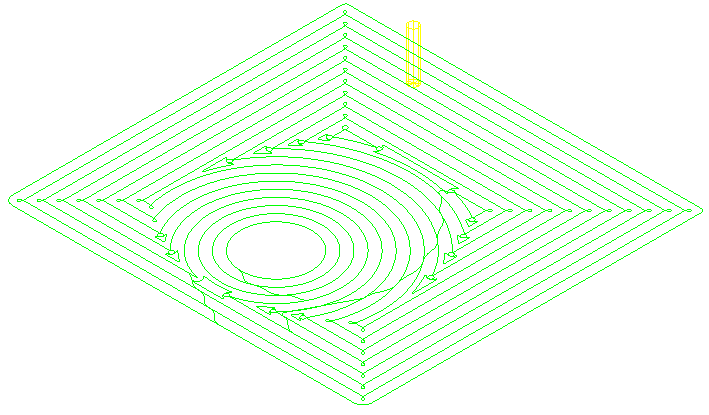

4. Acceda a la lista para visualizar el segmento de la trayectoria en una altura Z determinada.



También puede:

1. Introducir una Z de referencia para visualizar el segmento de la trayectoria más próximo al valor introducido.
2. Hacer clic en para seleccionar una altura Z del modelo para utilizarla como la Z de referencia.
3. Seleccionar Solo planas para visualizar los segmentos de trayectoria asociados a únicamente zonas planas del modelo.

Nota: Si selecciona un segmento y hace clic en la pestaña de Trayectoria > panel de Dibujar > Ver por altura Z, la ventana de gráficos muestra la altura Z seleccionada.
