Para cambiar interactivamente la posición de la máquina herramienta

Es posible mejorar el acceso de la máquina herramienta a la pieza de trabajo cambiando la posición de la máquina herramienta con las funciones interactivas del control de máquina dinámico.

Consejo: Puede encontrar útil utilizar las funciones interactivas para cambiar la posición de la máquina herramienta aproximadamente y después utilizar el cuadro de diálogo de Control de máquina dinámico para posicionar la máquina herramienta con más exactitud.

Las funciones interactivas incluyen:

Saltar a un punto

Haciendo doble clic en el modelo, hace que la máquina herramienta salte al punto seleccionado.

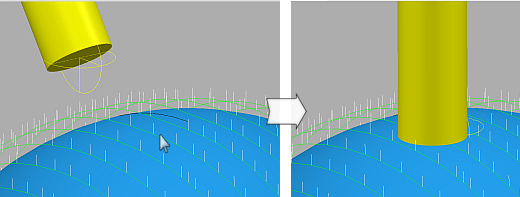

Mantenga pulsada la tecla de Mayús y haga doble clic en la trayectoria activa para hacer que la máquina herramienta salte al punto seleccionado y adopte el eje de herramienta especificado por la trayectoria. Para visualizar los ejes de herramienta de una trayectoria, en el explorador, haga clic con el botón derecho en la herramienta activa y seleccione Opciones de dibujo > Dibujar los ejes de herramienta.

Controladores interactivos

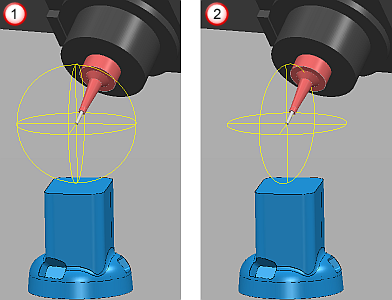

Cada controlador interactivo está asociado a un eje. Arrastre un controlador interactivo para mover la máquina herramienta dentro del eje asociado. Los controladores interactivos circulares hacen girar el eje de herramienta, y los controladores interactivos lineales mueven la herramienta a lo largo de un eje. Existen dos conjuntos de controladores interactivos entre los que puede alternar para conseguir la mejor configuración de la herramienta y del eje:

Haga clic en la pestaña de Control de máquina dinámico > panel de Controles del eje de herramienta > Gráficos del plano de trabajo activo para visualizar los controladores interactivos alineados al plano de trabajo activo actualmente.

Haga clic en la pestaña de Control de máquina dinámico > panel de Controles del eje de herramienta > Gráficos de la máquina herramienta para visualizar los controladores interactivos alineados a los ejes de la máquina herramienta .

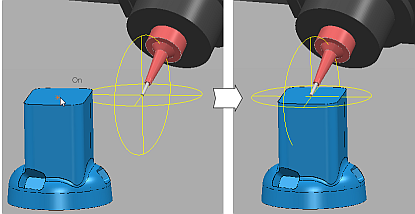

Cuando mantiene el cursor sobre un controlador de arrastre, este se destaca. En este caso es posible arrastrar la máquina herramienta a una nueva posición.

Cómo arrastrar la herramienta

Cuando mantiene el cursor sobre la herramienta, el cursor cambia a . Con esto es posible arrastrar la máquina herramienta a mano alzada sobre el modelo.

Consejo: Arrastrar la herramienta a mano alzada (o el 'escaneado' del modelo con la máquina herramienta) es una técnica útil para comprobar rápidamente si el eje de herramienta actual es el apropiado para el mecanizado de la superficie de interés.
