Ejemplo de clasificación en el mecanizado de figuras

Este ejemplo explica cómo utilizar el Criterio para el mecanizado de Figuras. En otros ejemplos se explica cómo utilizar la opción de criterio para mecanizado de Desbaste del modelo y las estrategias de taladrado. Se utiliza el modelo 2D_Wireframe.dgk de la carpeta de Ejemplos.

1. Cree una Fresa plana de 10 mm .
2. En el menú contextual de Grupos de figuras, seleccione Editor de figuras. Se accede a la pestaña de Editor de figuras.

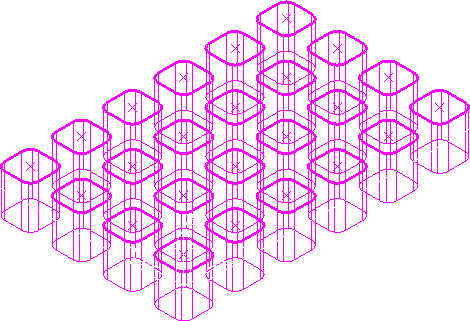

3. Seleccione gráficamente las cajeras del modelo de alambre.
4. En la pestaña de Editor de figuras:
   1. Haga clic en la pestaña de Editar > panel de Crear figuras 2D > Cajera > Cajera de forma libre.

      Se abre el cuadro de diálogo de Crear figuras de cajera de forma libre.

   2. Introduzca Crear las figuras en el campo de Nombre.
   3. Introduzca una Altura de 25.
   4. Haga clic en el botón de Aplicar. Las figuras se crean a partir del modelo de alambre.
   5. Haga clic en Aceptar para cerrar el cuadro de diálogo.



5. Haga clic en la pestaña de Editar > panel de Finalizar > Aceptar.
6. Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo de Selector de estrategias y, a continuación, en la categoría Mecanizado de figuras, seleccione la estrategia de Perfilado de figuras de cajera y haga clic en Aceptar.
7. Seleccione la página de Bloque:
   1. Seleccione un tipo de Figura.
   2. Haga clic en Calcular.
8. Seleccione la página de Punto inicial en el cuadro de diálogo de Perfilado de figuras de cajera y seleccione Absoluto de la lista de Utilizar.
9. En la zona de Coordenadas introduzca:
   1. X 0
   2. Y 0
   3. Z 10.
10. Seleccione la página de Orden en el cuadro de diálogo de Perfilado de figuras de cajera:
    1. Seleccione Cajera en la lista de Ordenar por.
    2. En la lista de Criterio, seleccione .
11. En el cuadro de diálogo de la estrategia de Perfilado de figuras de cajera, haga clic en Calcular.

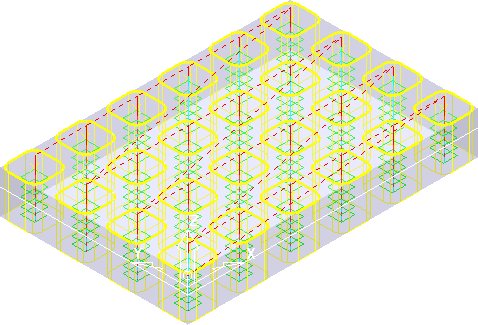

Los movimientos de unión muestran el efecto de la clasificación.

El proceso de clasificación es idéntico al de las estrategias de mecanizado de modelo y taladrado. Si repitiera los otros ejemplos para el mecanizado de figuras, el resultado sería el mismo para esos también.
