Utilice la página de Suavizado para suavizar los cambios de la velocidad o el ángulo del eje de herramienta. Se minimiza la vibración de la máquina herramienta.

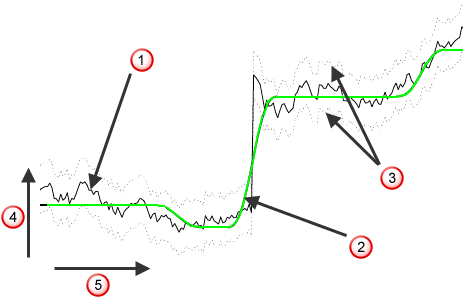

Trayectoria original, sin suavizado
Trayectoria suavizada
Límites de corrección angular máxima
Acimut o elevación
Distancia de la trayectoria
Esta página contiene lo siguiente:
Elevación — Seleccione cómo suavizar el ángulo de elevación del eje de herramienta. Una elevación de
90
alinea la herramienta con el eje Z, y una elevación de 0 significa que la herramienta está en el plano XY.
- Ninguno — Seleccione esta opción para no tener suavizado. La orientación del eje de herramienta cambia cuando sea necesario.
- Suavizado — Seleccione esta opción para que el ángulo del eje de herramienta cambie suavemente sobre la Distancia suavizado. El ángulo no se modificará más que la Corrección angular máx. a no ser que el ángulo de la trayectoria sin suavizar varíe más que la Corrección angular máx. en menos que la Distancia suavizado. En estas zonas, el ángulo podría cambiar más que la Corrección angular máx. para dar resultados suaves.
- Escalonado en superficie — Seleccione esta opción para que el ángulo del eje de herramienta cambie hasta la Corrección angular máx. formando pasos de valor constante. Para evitar movimientos bruscos del eje de herramienta, se realiza una transición suave entre los pasos que comienza en la Distancia suavizado alejada de los finales posibles de los pasos adyacentes. La herramienta siempre permanece en contacto con la superficie.
- Escalonado con uniones — Parecida a Escalonado en superficie, seleccione esta opción para que el ángulo del eje de herramienta cambie hasta la Corrección angular máx. formando pasos de valor constante. En este caso, los segmentos de trayectoria se subdividen al final de cada paso, y los movimientos de unión se insertan para que el eje de herramienta cambie cuando la herramienta no esté en contacto con el modelo. Como consecuencia, el ángulo del eje de herramienta de cada segmento de trayectoria es constante.
-
Sturtz de álabes — Esta opción solo está disponible para el mecanizado de un álabe. Seleccione esta opción para suavizar automáticamente el eje de la herramienta. El cambio del ángulo no será más que la Corrección angular máxima, a no ser que el ángulo de la trayectoria sin suavizar varíe más que la Corrección angular máxima en menos que la Distancia de suavizado. Esta opción realiza suposiciones sobre la forma en que la pieza se orienta en la máquina, y considera el cortador que se está utilizando, la configuración de rotación y el eje de herramienta inicial que corresponde a la máquina herramienta. Selecciona automáticamente el método adecuado para suavizar la trayectoria. Para evitar un gran cambio en la posición de la punta de la herramienta y, por tanto, trayectorias no deseables, esta opción puede evitar mantener el punto de contacto en la superficie si determina que es la solución óptima.
Corrección angular máx. — Introduzca el ángulo de desviación máximo del eje suavizado desde su valor inicial en la dirección de elevación. El ángulo de corrección angular máximo solo se supera si la trayectoria sin suavizar se desplaza más que este valor en una distancia menor que la Distancia suavizado. En estas zonas, el ángulo podría cambiar más que la Corrección angular máx. para dar resultados suaves.
Acimut — Seleccione cómo suavizar el ángulo de acimut del eje de la herramienta. Acimut es el ángulo entre el eje
X y la proyección de la herramienta en el plano XY.
Corrección angular máx. — Introduzca el ángulo de desviación máximo del eje suavizado desde su valor inicial en la dirección de acimut. El ángulo de corrección angular máximo solo se supera si la trayectoria sin suavizar se desplaza más que este valor en una distancia menor que la Distancia suavizado. En estas zonas, el ángulo podría cambiar más que la Corrección angular máx. para dar resultados suaves.
Distancia suavizado — Introduzca la distancia a lo largo de la que se suaviza el movimiento del eje de herramienta. La opción de Escalonado en superficie y los cambios bruscos de la dirección de la trayectoria original (por ejemplo, una esquina en ángulo recto) conllevan variaciones fuertes en la orientación del eje de la herramienta que dejan marcas. Para evitarlo, la Distancia de suavizado modifica la orientación y mejora sustancialmente el acabado de superficie.
Configuración del eje de rotación — El campo de solo lectura muestra el sistema de coordenadas que utiliza PowerMill para definir la elevación y el acimut del suavizado del eje de herramienta cuando Suavizado del eje de herramienta está seleccionado en la página de Eje de herramienta del cuadro de diálogo de la estrategia o en la pestaña de Definición del cuadro de diálogo de Eje de herramienta. Para determinar el plano de trabajo con el que PowerMill va a funcionar, seleccione una opción de la configuración de los ejes de rotación en la página de Máquina herramienta del cuadro de diálogo de una estrategia.
