Utilice el cuadro de diálogo de Editor de tangentes para editar las tangentes de los puntos seleccionados en una curva Bézier.
Haga clic en la pestaña de Herramientas de curva > panel de Segmentos > Editar las tangentes para mostrar el cuadro de diálogo de Editor de tangentes. Este cuadro de diálogo presenta lo siguiente:
- Tangente — Seleccione una entrada en la lista para especificar la tangente que desea editar; a continuación haga clic en uno o más botones para cambiar su dirección:
- Antes y después edita ambas tangentes. Es la opción por defecto.
- Antes edita la tangente acercándose al punto.
- Después edita la tangente después del punto.
Tangente antes
Tangente después
— Haga clic para abrir el cuadro de diálogo de Posición. Utilice el cuadro de diálogo para introducir manualmente las coordenadas y localizar los elementos en la ventana de gráficos. Esta opción no está disponible con la opción de Tangente de Antes y después.
— Haga clic para abrir el cuadro de diálogo de Dirección, que permite editar la dirección de un elemento.
Acimut/elevación — Haga clic para mostrar el cuadro de diálogo de Acimut/elevación, que permite introducir los ángulos de acimut y elevación.
Enderezar — Haga clic para cambiar la dirección de tangencia y formar un tramo de línea recta.

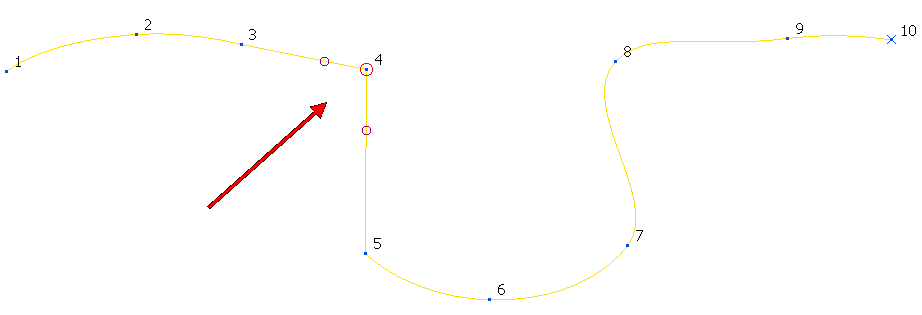

Con la tangente Antes y después seleccionada, se transforman la tangente en el punto 4:

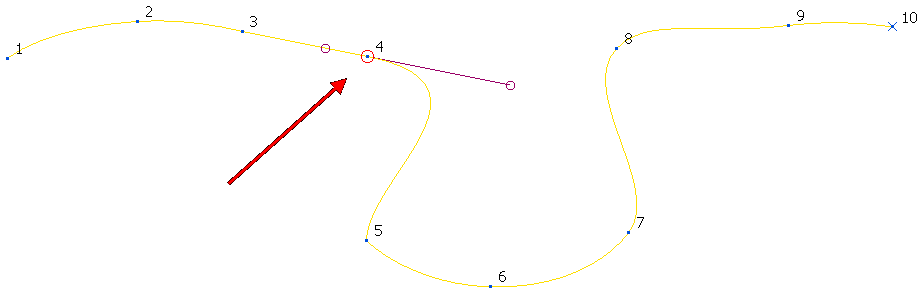

en esto:
Alinear la tangente — Haga clic para alinear la dirección de tangencia seleccionada con la otra tangente en ese punto. Esta opción no está disponible con la opción de Tangente de Antes y después.

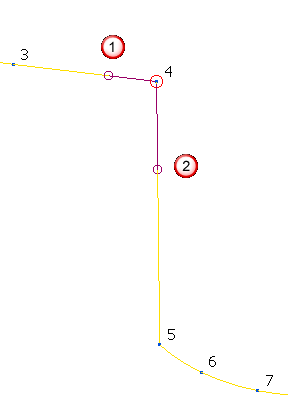

Con la tangente Después seleccionada, se transforma la tangente del punto 4:

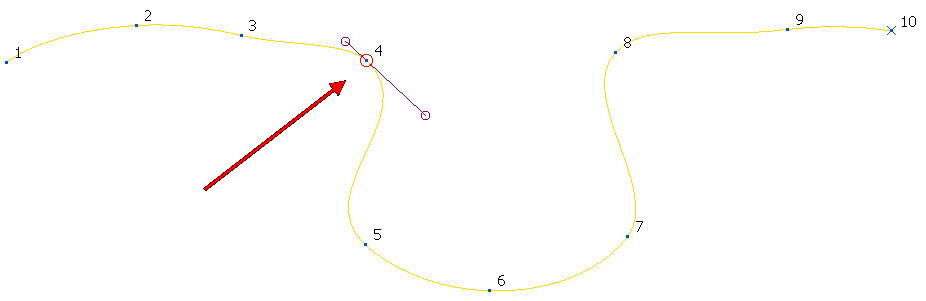

en esto:
- Libre — Haga clic para liberar la dirección de la tangente. Se mantiene la posición del punto y se ajusta una curva suave a través de los puntos seleccionados.
- Magnitud — Seleccione una entrada en la lista para especificar la tangente que desea editar; a continuación introduzca un valor en el recuadro adyacente para cambiar su magnitud. O bien, utilice una opción para editar el valor:
- Libre — Haga clic para liberar la magnitud de la tangente. Se mantiene la posición del punto y se ajusta una curva suave a través de los puntos seleccionados.
- Escala — Edite la magnitud de la tangente modificando la escala del valor actual con el control deslizante o introduciendo un factor de escala.
