En el ejemplo se explica cómo delimitar una trayectoria con un límite. Esta técnica puede utilizarse para contener la herramienta dentro de una zona específica. Puede ser para mantener la herramienta alejada de abrazaderas u obstáculos.

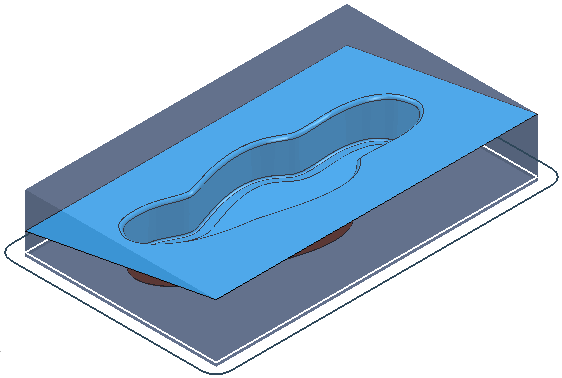

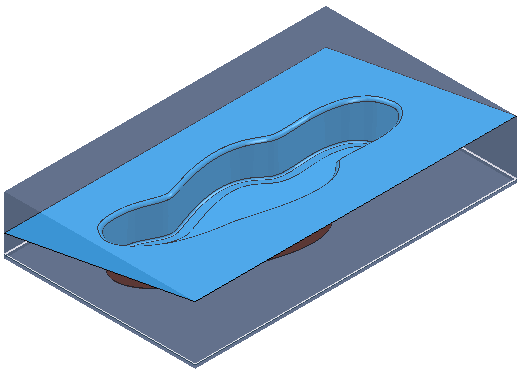

- Abra el modelo DeepFlatMould.dgk de la carpeta de Ejemplos y cree un bloque, una herramienta y un Límite de zonas planas.

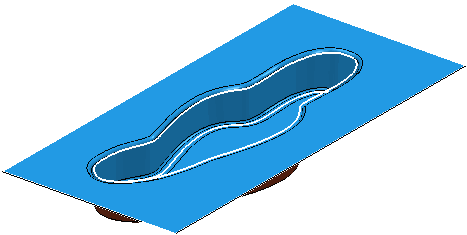

- Borre los dos contornos exteriores seleccionándolos y pulsando la tecla de Supr.

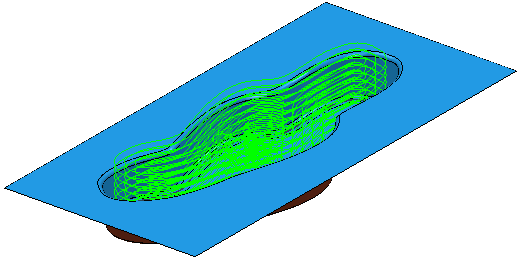

- Cree una trayectoria de Desbaste del modelo dentro del límite.
- Puede comprobar que únicamente está mecanizada la cavidad.
Las uniones también están contenidas dentro del límite. Los límites delimitan el centro de la herramienta. Si crea otra trayectoria con una herramienta distinta, será necesario crear un límite nuevo, a menos que utilice la opción de Límite > Periferia de herramienta en el cuadro de diálogo de Desbaste. Esta opción permite crear un límite y utilizarlo para todas las herramientas.
También puede utilizar esta técnica para limitar todos los movimientos de aproximación, además de los de corte, dentro de un área específica.
- Cree un Límite del bloque.
- Haga clic en la pestaña de Límite > panel de Editar > Editor de curvas para mostrar la pestaña de Editor de curvas.
- Haga clic en la pestaña de Editar > panel de Editar > Transformaciones > Desfase para abrir la barra de herramientas de Desfase.
- En la barra de herramientas de Desfase:
- En el menú de Tipo de desfase
, haga clic en el botón de Redondo 2D
.
- Introduzca una Distancia de 10.

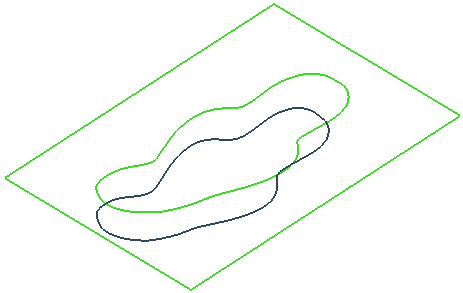

El límite se desfasa 10 mm.
- En el menú de Tipo de desfase
- También es posible crear trayectorias de desbaste utilizando este límite en el que están contenidos la trayectoria más todos los movimientos de aproximación.
