Límite especifica el área que desea mecanizar. Esta página contiene lo siguiente:
Límite — Utilice esta opción para limitar el área de mecanizado.
Crear límite — Seleccione una opción para crear un límite nuevo. Funciona de la misma manera que la opción de Crear límite en la pestaña de Límite o en el menú contextual de Límites.
Límite seleccionado — Muestra el límite utilizado para delimitar la trayectoria. Seleccione un límite para convertirlo en el límite activo. Si no desea utilizar un límite para calcular la trayectoria, seleccione <None> en la lista.
Editor de curvas — Haga clic para mostrar la pestaña de Editor de curvas, que permite crear y editar límites. Se presupone que se extraen las curvas a partir del modelo, extrayendo las curvas en los límites de la superficie, antes de modificar la curva para crear el límite exacto necesario.
Editar el límite — Haga clic para editar el límite seleccionado. Se abre el cuadro de diálogo de Límite. Es el mismo cuadro de diálogo que se abre al crear o editar un límite.
Delimitación del límite — Determina qué parte de la herramienta puede tocar el límite.
Centro de herramienta — Cuando se selecciona, el centro de la herramienta no puede salirse del límite.
Periferia de herramienta — Cuando se selecciona, la herramienta completa está contenida dentro del límite. El límite se desfasa hacia dentro según el radio de la herramienta.
Para obtener más información acerca de cómo funcionan los límites, consulte Delimitar una trayectoria con un límite. Esta opción solo está disponible para las trayectorias de desbaste.
Recortar — Seleccione cómo recortar la trayectoria con el límite activo.

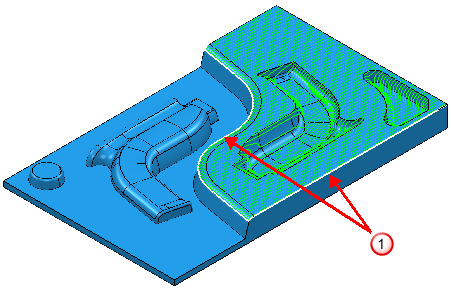

Mantener dentro — Al seleccionar esta opción, la trayectoria generada se mantiene dentro del límite.
Límite

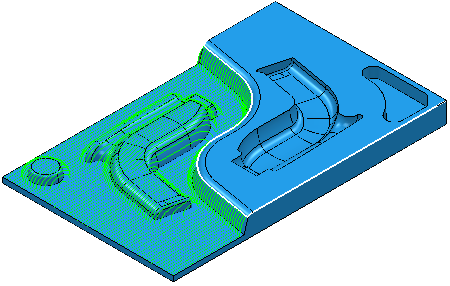

Mantener fuera — Al seleccionar esta opción, la trayectoria generada se mantiene fuera del límite.

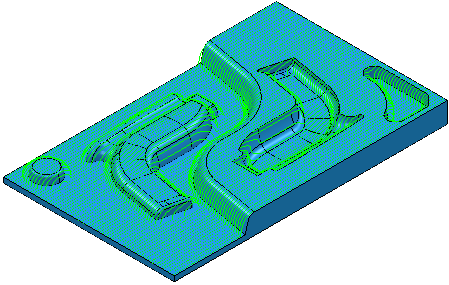

Si no hay un límite seleccionado, la trayectoria se calcula en todo el modelo:
Límite del bloque — Seleccione una opción de la lista para especificar si la herramienta puede estar fuera del bloque o no.
Seleccione
si el bloque representa el tamaño real de los restos que está mecanizando. De esta forma, se maximiza la eliminación de material durante el desbaste y se evitan las entradas de carga y de rampa.
Seleccione
para evitar el mecanizado de los niveles inferiores.

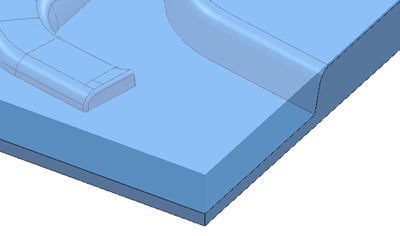

Si comienza con este modelo y bloque:

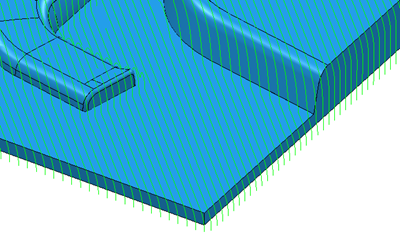

Al seleccionar se obtiene:

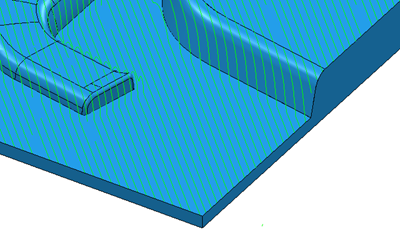

Al seleccionar se obtiene:
Esta opción no está disponible en el mecanizado Vortex porque es imprescindible que el centro de la herramienta esté fuera del bloque. De forma que es la única opción permitida.

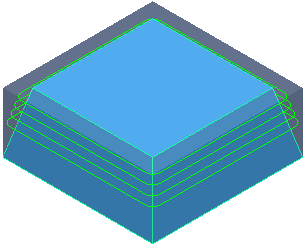

- — Cuando se selecciona, hace posible que el centro de la herramienta esté fuera del bloque.

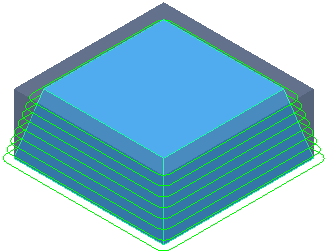

- — Cuando se selecciona, el centro de la herramienta está limitado al borde del bloque.
Límites Z — Esta opción limita el área de mecanizado con la altura Z. Permite mecanizar dentro de un rango.

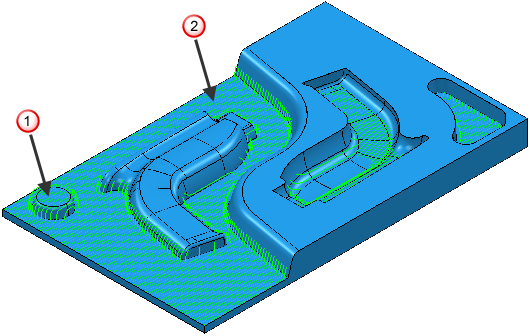

Trayectoria sin límites:
Trayectoria limitada en Z:
En este caso, los límites se seleccionan del modelo.
Z máxima
Z mínima
Máximo — Haga clic para seleccionar una altura máxima en Z. Los movimientos de corte siempre están por debajo de este valor.
Altura Z — Utilice esta opción para seleccionar la altura Z gráficamente.
— Introduzca la altura Z.
Mínimo — Haga clic para seleccionar una altura mínima en Z. Los movimientos de corte siempre están por encima de este valor.
- Altura Z — Utilice esta opción para seleccionar la altura Z gráficamente.
- — Introduzca la altura Z.
