Creación de una curva compuesta a partir de la geometría del modelo de alambre

Este ejemplo explica cómo crear una curva compuesta a partir de la geometría del modelo de alambre.

Se utiliza un límite editado generado a partir del modelo 5axis_with_holes.dgk en la carpeta Ejemplos.

1. Haga doble clic en la curva, cerca del punto , para mostrar la pestaña de Editor de curvas.



2. Haga clic en la pestaña de Editor de curvas > panel de Crear > Curvas > Compuesta para visualizar la barra de herramientas de Crear curva compuesta.

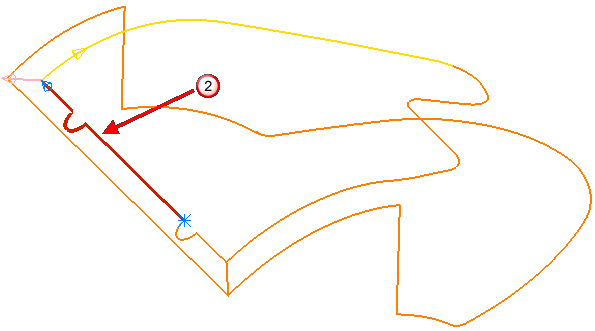

3. Haga clic en la curva cerca del punto .



   • El rojo indica la curva seleccionada.
   • El rosa indica la curva que sigue el dibujo automático.
   • El amarillo indica una ruta alternativa.

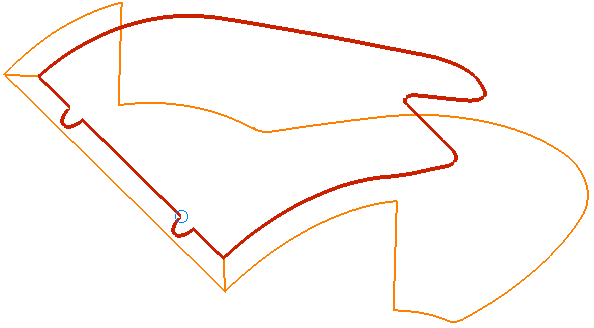

4. Haga clic en la curva amarilla.

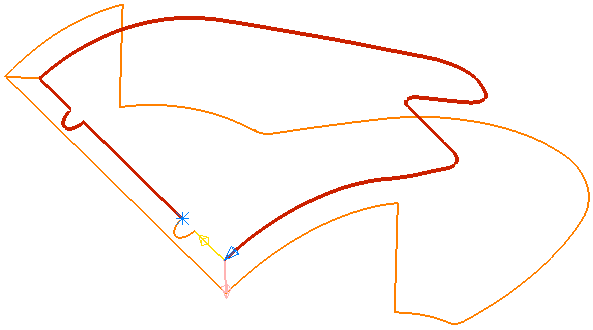

5. Haga clic en la curva amarilla.



6. Haga clic en en la barra de herramientas de Crear curva compuesta.
7. Haga clic en la pestaña de Editor de curvas > panel de Finalizar > Aceptar.

Nota: Si, antes del paso 3, selecciona una Dirección de , puede hacer clic en en la pestaña de Crear curva compuesta para crear la ruta automática.
