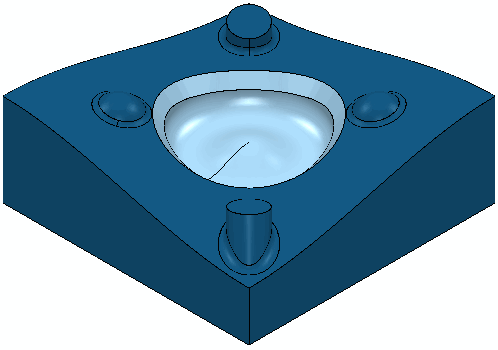

Este ejemplo utiliza el modelo 5_axis_Test_top.dgk en la carpeta de Ejemplos.

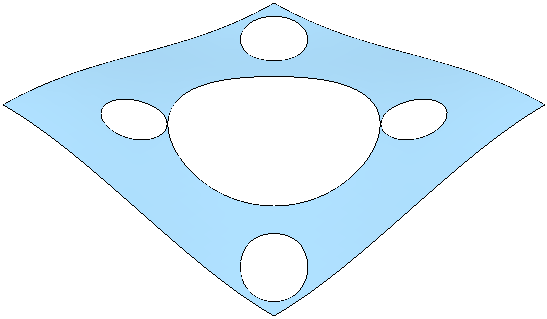

- Seleccione la superficie.
- En el menú de Límites, seleccione Crear límite > Punto de contacto.
Se abre el cuadro de diálogo de Límite por punto de contacto.
- Haga clic en el botón Modelo
para crear el límite por punto de contacto de las superficies seleccionadas.
Este límite es independiente de la herramienta. El límite específico para la herramienta se calcula automáticamente en la creación de la trayectoria.
- Haga clic en Aceptar para cerrar el cuadro de diálogo.
- Cree un bloque en los límites del modelo, y una herramienta esférica de 20 mm.

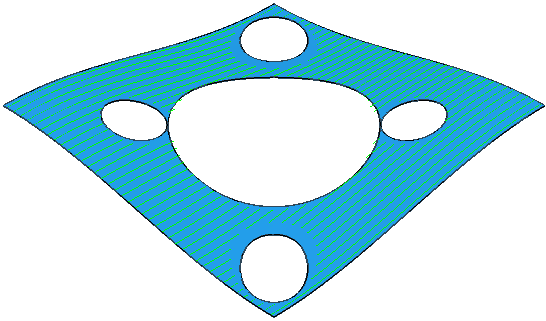

- Cree una trayectoria de Acabado raster con el Límite por punto de contacto. El Límite por punto de contacto se convierte en el límite actual necesario para la herramienta esférica de 20 mm:
Si utiliza un Límite de superficies seleccionadas se debería ver el siguiente resultado:
En este caso la herramienta puede rodar sobre los bordes, mientras que con el Límite por punto de contacto se evita.
Los Límites por punto de contacto funcionan bien si se seleccionan varias superficies o superficies con dos lados coincidentes (como por ejemplo un cilindro).
- Seleccione la cavidad del modelo 5_axis_Test.dgk.
- Cree un límite por Punto de contacto a partir de este (siguiendo los pasos 2-4 ya referidos), para crear el límite deseado.
