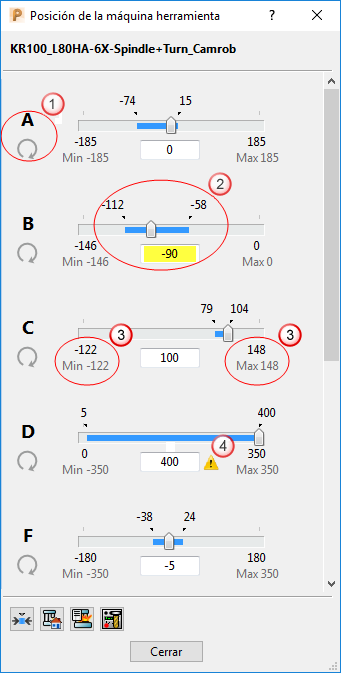

El cuadro de diálogo de Posición de la máquina herramienta muestra la posición del eje de cada máquina herramienta. Puede utilizar el cuadro de diálogo para fines de referencia y para activar los ejes de la máquina herramienta utilizando las funciones interactivas del cuadro de diálogo.
Para abrir el cuadro de diálogo:
- Haga clic en la pestaña de Simulación > panel de Posición > Máquina herramienta.
- Haga clic en la pestaña de Control de máquina dinámico > panel de Configuraciones > Posición de la máquina herramienta.
- En la rama de Máquinas herramienta del Explorador, haga clic en el botón derecho del ratón sobre una máquina herramienta y haga clic en Posición.
La dirección del eje (A) y el icono indica el eje y el tipo de eje.
Indica un eje lineal.
Indica un eje de rotación.
Arrastre el control deslizable para mover el eje.
El valor -90 es la posición actual del eje. La línea azul y los valores -112 y -58 indican los puntos más alejados hasta los que el eje se ha movido durante la sesión de simulación actual.
También se puede mover un eje:
- haciendo clic en el control deslizable y después utilizando la rueda del ratón o las teclas de las flechas.
- haciendo clic en un punto a lo largo del control deslizante.
- introduciendo un valor en el campo de Posición (destacado en amarillo).
Los valores de los ejes Mín. y Máx. se muestran en los extremos correspondientes del control deslizante. Los valores mostrados sobre el Mín. y el Máx. indican el rango máximo en el que se puede mover el control deslizante de un tirón.
Si el rango del control deslizante no es lo suficientemente grande para mover el eje hasta su límite Mín. o Máx. de un tirón:
- Arrastre el control deslizable hasta el final de la barra. PowerMill muestra el rango restante del control deslizante, para que pueda mover el eje hasta su límite Mín. o Máx.
PowerMill muestra un aviso si se introduce una posición del eje (en el campo de Posición) mayor que el límite del eje.

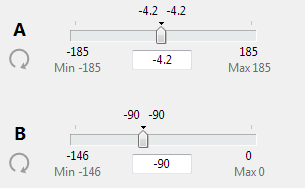

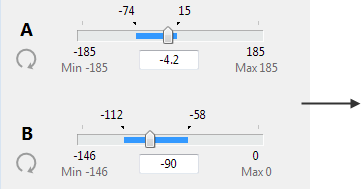

Restablecer las posiciones de eje alcanzadas — Haga clic para borrar las líneas azules que indican el rango de movimiento de cada eje. Es útil hacer clic en antes de mover o simular la máquina herramienta.
Inicio — Haga clic para restablecer la posición de la máquina herramienta en su posición de origen.
Colisiones — Haga clic para abrir el cuadro de diálogo de Problemas de simulación. El cuadro de diálogo Problemas de simulación muestra las colisiones que tienen lugar cuando se simula una trayectoria.
Posición de herramienta — Haga clic para mostrar el cuadro de diálogo de Posición de herramienta. El cuadro de diálogo de Posición de herramienta muestra las coordenadas de la herramienta conectada a la máquina herramienta.
