El ejemplo explica cómo construir un plano de trabajo a partir de la posición actual de la máquina herramienta. El plano de trabajo está alineado con el eje de herramienta y la posición del cabezal.
Esto puede ser útil si necesita insertar un plano de trabajo entre dos trayectorias multiejes en un programa CN por motivos de acceso (un movimiento de unión de 5 ejes). Si detiene la simulación de la máquina herramienta después de la primera trayectoria y mueve la máquina hasta la orientación correcta para permitir el acceso a la herramienta, en tal caso es posible crear el plano de trabajo.
- Cree un programa CN que contenga más de una herramienta.

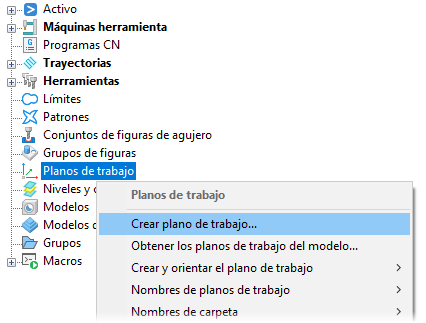

- Sabe que entre la primera y la segunda trayectoria es necesario un movimiento de unión de 5 ejes. Sin embargo, no conoce la orientación exacta de este plano de trabajo, por lo que tiene que crear un plano de trabajo nuevo seleccionando Crear plano de trabajo en el menú contextual de Planos de trabajo.
- En la pestaña de Editor de planos de trabajo > panel de Plano de trabajo introduzca un Nombre, por ejemplo, Marcador de posición y haga clic en la pestaña de Editor de planos de trabajo > panel de Finalizar > Aceptar para crearlo.

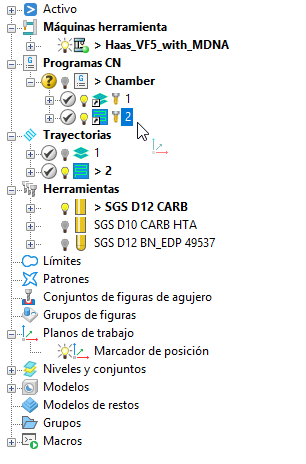

- Arrastre el plano de trabajo entre las dos trayectorias del programa CN:
- Haga clic en la pestaña de Máquina herramienta > panel de Fichero > Importar para cargar la máquina herramienta.
- Asegúrese de que la primera trayectoria está activa.
- En el menú contextual de la trayectoria individual, seleccione Simular desde el inicio.
- Mueva la máquina herramienta hasta el final de la primera trayectoria, utilizando la pestaña de Simulación > Controles de simulación > Avanzar paso a paso (o utilizando teclas de acceso rápido de simulación).
- Haga clic en la pestaña de Simulación > panel de Posición > Máquina herramienta para abrir el cuadro de diálogo de Posición de la máquina herramienta.

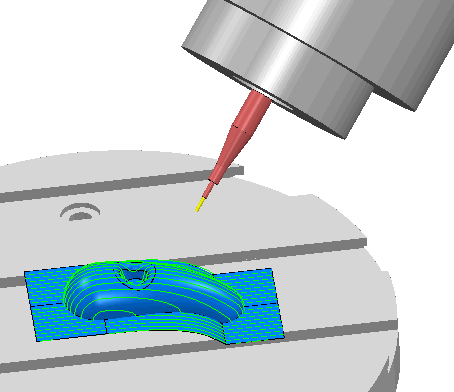

- Utilice los controles deslizantes del ejes del cuadro de diálogo de Posición de la máquina herramienta para poner la máquina en la posición deseada para el movimiento de unión.
- En el menú contextual del plano de trabajo individual, seleccione Editor de planos de trabajo.
- Haga clic en la pestaña de Editor de planos de trabajo > panel de Alinear > Alinear > Con la herramienta y cambiar de posición.
- Haga clic en la pestaña de Editor de planos de trabajo > panel de Finalizar > Aceptar.

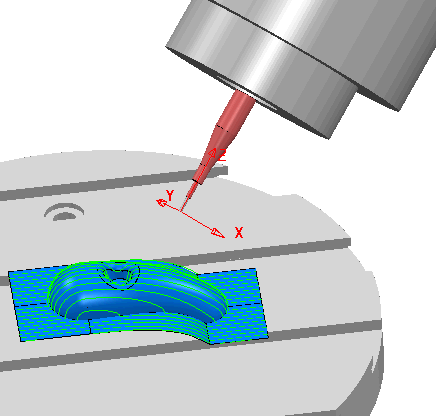

El plano de trabajo llamado Marcador de posición tiene ahora la orientación necesaria:
- Cierre el cuadro de diálogo de Posición de la máquina herramienta.
Nota: Esta técnica permite crear una trayectoria que se corresponda con la orientación de una máquina dada en lugar de intentar calcular dicha orientación para una trayectoria dada.
Nota: Esta técnica puede utilizarse también para definir la orientación de la máquina herramienta para mecanizados de 3 y 2 ejes y para definir los límites de una máquina herramienta de varios ejes mediante su desplazamiento hasta los límites de su recorrido, la creación de un plano de trabajo y la selección de Alinear con la herramienta. Después, en las Propiedades disponibles en el menú contextual del plano de trabajo individual, puede mostrar los ángulos de Elevación y Acimut. Son los mismos ángulos que los de la pestaña de Límites del cuadro de diálogo de Dirección del eje de herramienta.
Nota: También funciona para la animación estándar sin cargar una máquina herramienta.
