Utilice la página de Planeado para especificar los parámetros de definición de la cara. Para crear una trayectoria de planeado hacen falta un bloque y una herramienta.
El planeado funciona con cualquier herramienta y utiliza el extremo plano de la herramienta.
Esta página contiene lo siguiente:
Posición Z de cara (z) — Introduzca la altura Z de la cara. Preferiblemente es la altura del bloque.
— Haga clic y después haga clic en una curva en la altura Z correspondiente en la ventana de gráficos para determinar la altura de cara.
Expansión XY (e) — Introduzca un sobreespesor en las direcciones X e Y en el bloque. Esto es útil en los lugares en los que el resto real es mayor que el bloque de PowerMill ya que garantiza que la trayectoria de planeado mecaniza todo el resto.
Avance en la entrada (%) — Introduzca un valor para controlar la velocidad de avance de la trayectoria a medida que se acerca al bloque y hasta que se acopla completamente con este. Esto es útil para evitar que las inserciones de herramientas se rompan cuando se sumergen en el modelo con una velocidad de avance alta. Por defecto, este valor se establece en el 100%, por lo que no hay reducción del avance en la entrada.
- Avance de corte
- Avance en la entrada
- Avance de carga
Tolerancia — Introduzca un valor de tolerancia para determinar la exactitud con la que la trayectoria sigue a los contornos del bloque.
Estilo — Seleccione el orden de los segmentos:

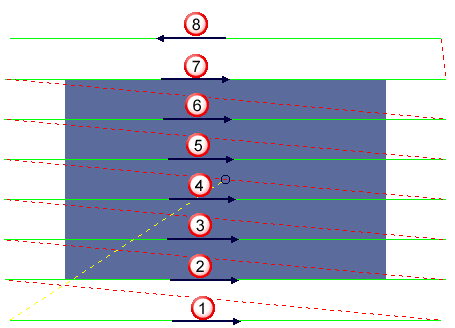

- Unidireccional — Todas las pasadas, excepto la última, tienen la misma dirección. La última pasada tiene la dirección opuesta. Esto contribuye a producir una superficie limpia. Si la última pasada fuera en la misma dirección que el resto, dejaría rebabas en el borde a medida que el material se empuja hacia fuera.

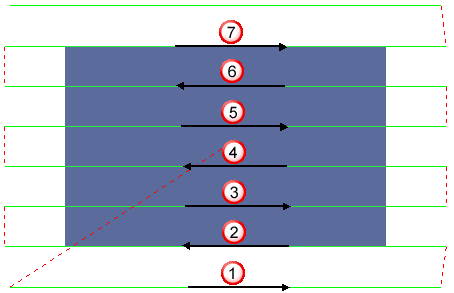

- Bidireccional — Las pasadas alternan la dirección.

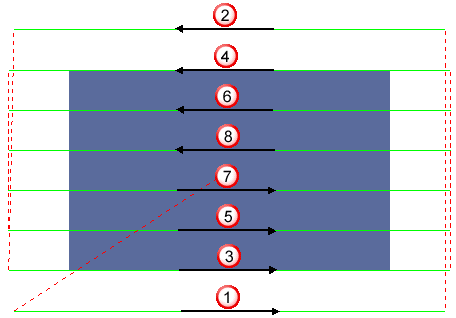

- Espiral — Las pasadas se inician en el exterior del bloque y mecanizan hacia el centro.
- Una pasada — Se crea una única pasada que se inicia en el centro del bloque. Es una opción útil para realizar el planeado de un bloque más pequeño que el diámetro de la herramienta. La pasada se inicia en el centro para que la herramienta no se desgaste excesivamente evitando mecanizar esquirlas.
Paso lateral — Introduzca la distancia entre pasadas de mecanizado sucesivas.
Copiar paso lateral de la herramienta — Haga clic para cargar la profundidad radial de corte de los datos de corte de la herramienta activa. La profundidad radial de corte se mide normal al eje de la herramienta.
.
