Movimientos y distancias de seguridad define los parámetros del movimiento y la distancia de seguridad de la herramienta a través de las uniones rápidas.
Esta página contiene lo siguiente:
Distancia de retracción mínima — Introduzca la longitud mínima del movimiento de retracción inicial. Si fuera necesario, el movimiento se extiende automáticamente para evitar colisiones.
Distancia de aproximación mínima— Introduzca la longitud mínima del movimiento de aproximación final. Si fuera necesario, el movimiento se extiende automáticamente para evitar colisiones.
Extender automáticamente — Seleccione para extender los movimientos de retracción y aproximación a lo largo de la dirección especificada hasta alcanzar la zona segura. De esta manera se define la trayectoria de retracción completa hasta la zona segura y la trayectoria de aproximación completa desde la zona segura para que sea unidireccional.
- Longitud máxima — Introduzca la longitud máxima de la extensión automática. Utilice esta opción para limitar la extensión en los casos en los que el movimiento en la dirección especificada alcance la zona segura, pero solo después de una distancia excesiva. Por ejemplo, cuando el eje de herramienta está cerca del eje X y la zona segura es un plano normal al eje Z.
Distancia de carga incremental — Utilice las opciones para definir la longitud y la referencia de la medición de la distancia de carga utilizada en las uniones rasantes e incrementales.
- Distancia — Introduzca la distancia sobre el inicio de un segmento de trayectoria en la que detener un movimiento de carga rápido e iniciar una aproximación controlada hacia la trayectoria.
- Medido desde — Seleccione cómo medir la distancia especificada:

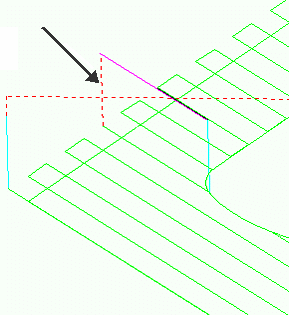

- Altura Z previa — Mide las distancias incrementales para los movimientos de carga y las salidas y entradas de rampa relativas a la altura Z que se encuentra por encima del inicio del segmento de trayectoria (altura Z previa). Con una Distancia de 2 se obtiene:
Esta opción solo está disponible para las trayectorias de desbaste.
- Punto de trayectoria — Mide las distancias incrementales de los movimientos de carga y las entradas y salidas de rampa relativas al inicio del segmento de trayectoria (altura Z actual). Con una Distancia de 2 se obtiene:
- Altura Z previa — Mide las distancias incrementales para los movimientos de carga y las salidas y entradas de rampa relativas a la altura Z que se encuentra por encima del inicio del segmento de trayectoria (altura Z previa). Con una Distancia de 2 se obtiene:
Movimientos rasantes planos — Utilice las opciones para definir la posición y la orientación del plano utilizado para las uniones rasantes.
- Utilizar con una zona segura no plana — Seleccione esta opción para utilizar una superficie rasante plana. Esta opción solo está disponible para trayectorias con zonas seguras esféricas o cilíndricas.
- Plano — Seleccione una opción de la lista para definir la orientación del plano rasante:
- Automático — El plano rasante es normal a la dirección Z de la trayectoria de herramienta.
- Interpolado — El plano rasante es normal al vector a medio camino entre las direcciones del movimiento de retracción y la dirección opuesta de la aproximación.
- Zona segura — El plano rasante es paralelo a la zona segura. Esta opción solo está disponible para las trayectorias de herramienta con una zona segura plana.
- Plano de trabajo Z — El plano rasante es normal a la dirección Z de un plano de trabajo existente, seleccionado del campo de Plano de trabajo.
- Plano de trabajo — Seleccione un plano de trabajo desde el que orientar el plano rasante. Esta opción solo está disponible cuando el Plano seleccionado es Plano de trabajo Z.
Movimientos rápidos de ajuste con arcos — Utilice estas opciones para colocar arcos en las esquinas de los movimientos de unión a medida que la herramienta realiza un movimiento rápido sobre la pieza. De esta forma se evitan cambios repentinos de dirección y es útil en el mecanizado de alta velocidad.

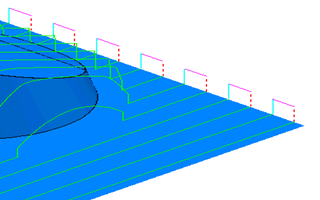

Cuando la opción no está seleccionada, los movimientos rápidos son lineales y forman ángulos rectos con los movimientos de unión:

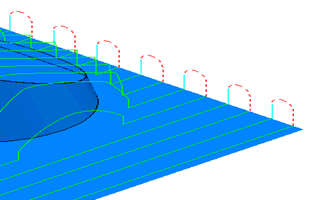

Cuando la opción está seleccionada, los movimientos rápidos son curvos y forman arcos con los movimientos de unión. El radio del arco se controla con el campo de Radio del arco (TDU):
- Radio del arco (unidades de diámetro de herramienta) — Introduzca el radio del arco utilizado para sustituir las esquinas.
Distancias de seguridad
Utilice las opciones para definir las distancias de seguridad utilizadas al definir las uniones rasantes y ajustar los movimientos de aproximación y retracción para evitar las colisiones de la punta de la herramienta.
Distancia de seguridad axial — Introduzca una distancia de seguridad necesaria a lo largo del eje de herramienta.
Distancia de seguridad radial — Introduzca una distancia de seguridad necesaria en la dirección radial de la herramienta.
